7

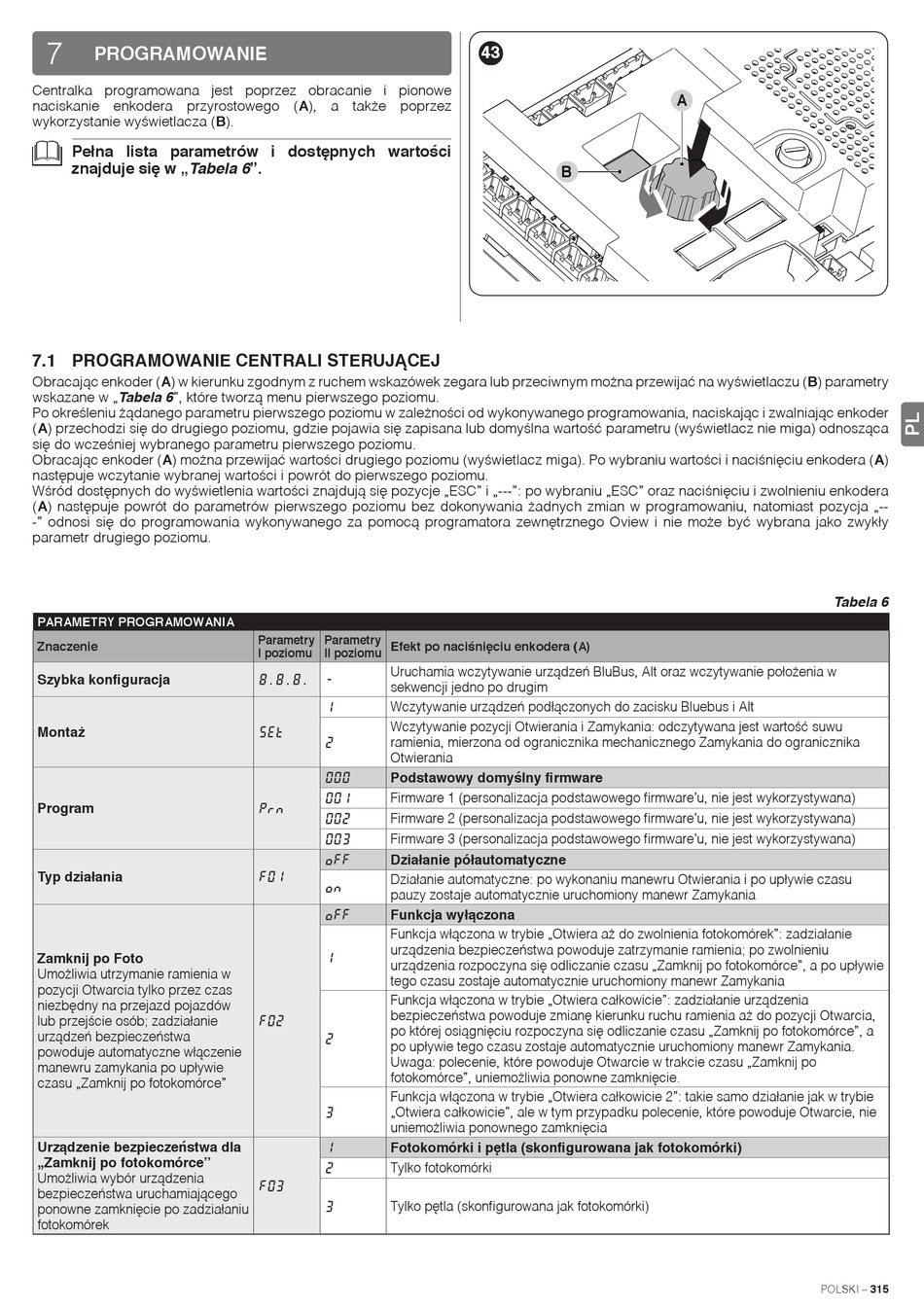

PROGRAMOWANIE

Centralka programowana jest poprzez obracanie i pionowe
7 PROGRAMOWANIE
naciskanie enkodera przyrostowego (A), a także poprzez
wykorzystanie wyświetlacza (B).
l
Pełna lista parametrów i dostępnych wartości
znajduje się w „Tabela 6".
7.1 PROGRAMOWANIE CENTRALI STERUJĄCEJ
Obracając enkoder (A) w kierunku zgodnym z ruchem wskazówek zegara lub przeciwnym można przewijać na wyświetlaczu (B) parametry
wskazane w „Tabela 6", które tworzą menu pierwszego poziomu.
Po określeniu żądanego parametru pierwszego poziomu w zależności od wykonywanego programowania, naciskając i zwalniając enkoder
(A) przechodzi się do drugiego poziomu, gdzie pojawia się zapisana lub domyślna wartość parametru (wyświetlacz nie miga) odnosząca
się do wcześniej wybranego parametru pierwszego poziomu.
Obracając enkoder (A) można przewijać wartości drugiego poziomu (wyświetlacz miga). Po wybraniu wartości i naciśnięciu enkodera (A)
następuje wczytanie wybranej wartości i powrót do pierwszego poziomu.
Wśród dostępnych do wyświetlenia wartości znajdują się pozycje „ESC" i „---": po wybraniu „ESC" oraz naciśnięciu i zwolnieniu enkodera
(A) następuje powrót do parametrów pierwszego poziomu bez dokonywania żadnych zmian w programowaniu, natomiast pozycja „--
-" odnosi się do programowania wykonywanego za pomocą programatora zewnętrznego Oview i nie może być wybrana jako zwykły
parametr drugiego poziomu.
PARAMETRY PROGRAMOWANIA
Znaczenie
Szybka konfiguracja
Montaż
Program
Typ działania
Zamknij po Foto
Umożliwia utrzymanie ramienia w
pozycji Otwarcia tylko przez czas
niezbędny na przejazd pojazdów
lub przejście osób; zadziałanie
urządzeń bezpieczeństwa
powoduje automatyczne włączenie
manewru zamykania po upływie
czasu „Zamknij po fotokomórce"
Urządzenie bezpieczeństwa dla
„Zamknij po fotokomórce"
Umożliwia wybór urządzenia
bezpieczeństwa uruchamiającego
ponowne zamknięcie po zadziałaniu
fotokomórek
Parametry Parametry
Efekt po naciśnięciu enkodera (A)
I poziomu II poziomu
Uruchamia wczytywanie urządzeń BluBus, Alt oraz wczytywanie położenia w
8 . 8 . 8 . -
sekwencji jedno po drugim
Wczytywanie urządzeń podłączonych do zacisku Bluebus i Alt
1
Wczytywanie pozycji Otwierania i Zamykania: odczytywana jest wartość suwu
S e t
ramienia, mierzona od ogranicznika mechanicznego Zamykania do ogranicznika
2
Otwierania
Podstawowy domyślny firmware
0 0 0
Firmware 1 (personalizacja podstawowego firmware'u, nie jest wykorzystywana)
0 0 1
P r n
Firmware 2 (personalizacja podstawowego firmware'u, nie jest wykorzystywana)
0 0 2
Firmware 3 (personalizacja podstawowego firmware'u, nie jest wykorzystywana)
0 0 3
Działanie półautomatyczne
O F F
Działanie automatyczne: po wykonaniu manewru Otwierania i po upływie czasu
F 0 1
O n
pauzy zostaje automatycznie uruchomiony manewr Zamykania
Funkcja wyłączona
O F F
Funkcja włączona w trybie „Otwiera aż do zwolnienia fotokomórek": zadziałanie
urządzenia bezpieczeństwa powoduje zatrzymanie ramienia; po zwolnieniu
1
urządzenia rozpoczyna się odliczanie czasu „Zamknij po fotokomórce", a po upływie
tego czasu zostaje automatycznie uruchomiony manewr Zamykania
Funkcja włączona w trybie „Otwiera całkowicie": zadziałanie urządzenia
bezpieczeństwa powoduje zmianę kierunku ruchu ramienia aż do pozycji Otwarcia,
F 0 2
po której osiągnięciu rozpoczyna się odliczanie czasu „Zamknij po fotokomórce", a
2
po upływie tego czasu zostaje automatycznie uruchomiony manewr Zamykania.
Uwaga: polecenie, które powoduje Otwarcie w trakcie czasu „Zamknij po
fotokomórce", uniemożliwia ponowne zamknięcie.
Funkcja włączona w trybie „Otwiera całkowicie 2": takie samo działanie jak w trybie
„Otwiera całkowicie", ale w tym przypadku polecenie, które powoduje Otwarcie, nie
3
uniemożliwia ponownego zamknięcia
Fotokomórki i pętla (skonfigurowana jak fotokomórki)
1
Tylko fotokomórki
2
F 0 3
Tylko pętla (skonfigurowana jak fotokomórki)
3
43
B
A
Tabela 6
POLSKI – 315
