9.4 AANSLUITING VAN EEN RADIO-ONTVANGER
VAN HET TYPE SM
De besturingseenheid heeft een aansluiting voor radio-
ontvangers met SM-connector (optionele accessoires) die
tot de familie SMXI of OXI, enz., behoren. Met deze radio-
ontvangers kan de besturingseenheid op afstand worden
bediend door middel van zenders die op de ingangen van de
besturingseenheid werken.
f
Voordat er een ontvanger wordt geïnstalleerd moet
de elektrische voeding naar de besturingseenheid
uitgeschakeld worden.

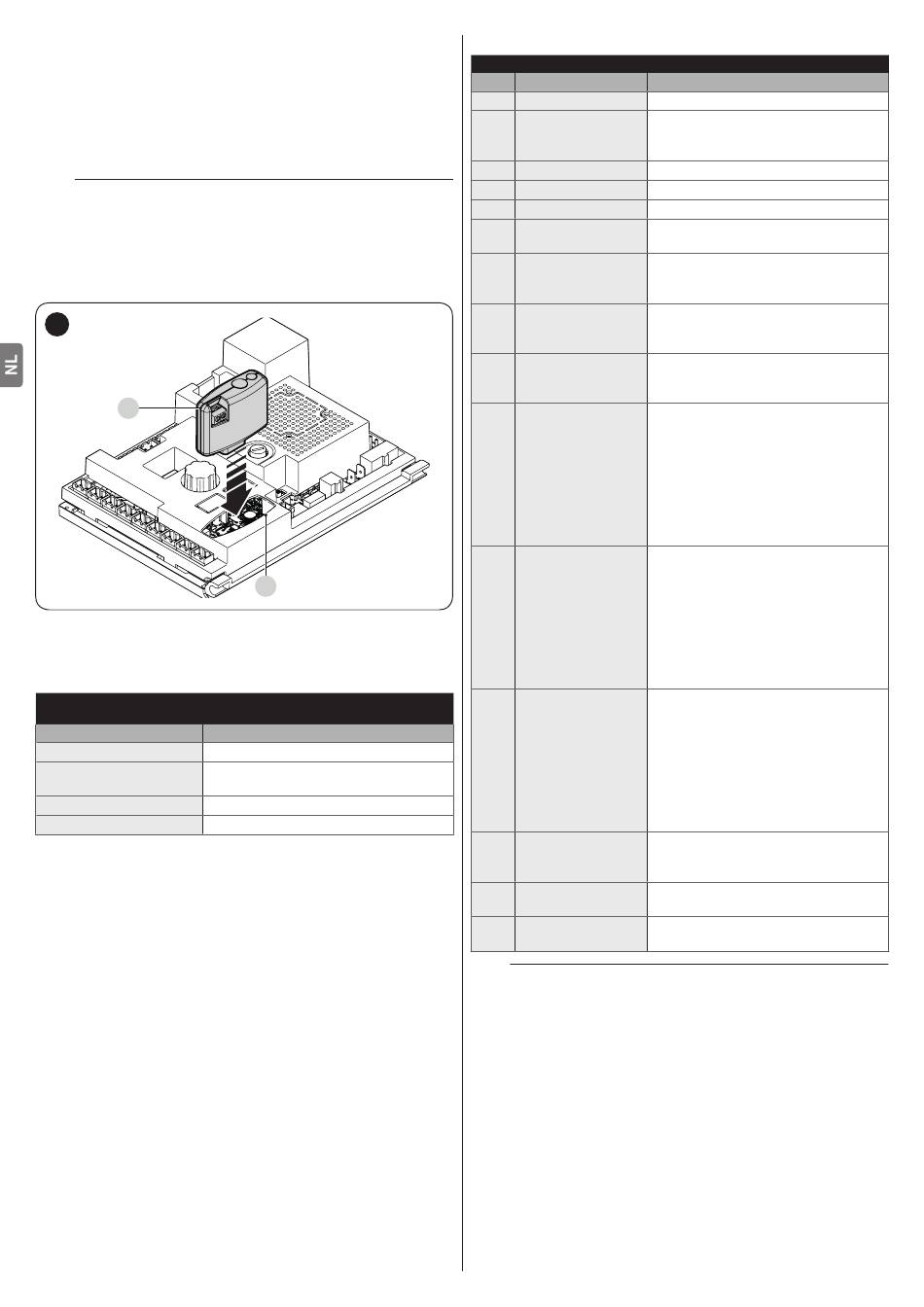

Een ontvanger wordt als volgt geïnstalleerd ("Afbeelding 49"):
plaats de ontvanger (A) in de hiervoor bedoelde ruimte (B)
1.
op de elektronische printplaat van de besturingseenheid.
49
A
In "Tabel 18" wordt de overeenstemming beschreven tussen de
uitgang van de radio-ontvanger en de instructie die de motor
zal uitvoeren:
SMXI / SMXIS OF OXI / OXIFM / OXIT / OXITFM IN MODUS I OF
MODUS II
Uitgang ontvanger Instructie
"Stap-voor-stap"
Uitgang nr. 1
"Ontsteking met tijdgeschakeld
Uitgang nr. 2
gebruikerslicht"
"Openen"
Uitgang nr. 3
"Sluiten"
Uitgang nr. 4
Als de radio-ontvanger OXI wordt geïnstalleerd die in
"UITGEBREIDE MODUS" wordt gebruikt, kan deze de instructies
verzenden die vermeld staan in "Tabel 19".
282 – NEDERLANDS
B
Tabel 18
OXI / OXIFM /OXIT / OXITFM IN UITGEBREIDE MODUS II
Nr. Instructie
1 Stap-voor-stap
Ontsteking met
2 tijdgeschakeld
gebruikerslicht
3 Openen
4 Sluiten
5 Stop
Stap-voor-stap
6
woonblok
Stap-voor-stap
7
hoge prioriteit
Ontgrendelen en
8
openen
Ontgrendelen en
9
sluiten
Automatisering
10 openen en
vergrendelen
Automatisering
11 sluiten en
vergrendelen
Automatisering
12
vergrendelen
Automatisering
13
ontgrendelen
Stap-voor-stap
14
barrière MASTER
Stap-voor-stap
15
barrière SLAVE
l
Zie voor meer informatie de specifieke handleiding van
de ontvanger.
Beschrijving
Instructie "SbS" (Stap-voor-stap)
Opdracht "Ontsteking met
tijdgeschakeld gebruikerslicht"
Instructie "Openen"
Instructie "Sluiten"
Manoeuvre stoppen
Instructie in woonblokmodus
Geeft de instructie ook als de
automatisering geblokkeerd is of de
instructies actief zijn
Ontgrendelt de geblokkeerde
automatisering en voert een
Openingsmanoeuvre uit
Ontgrendelt de geblokkeerde
automatisering en voert een
Sluitmanoeuvre uit
Veroorzaakt een openingsmanoeuvre
en blokkeert aan het einde hiervan de
automatisering; de besturingseenheid
accepteert geen andere instructie,
behalve "Stap-voor-stap hoge prioriteit",
"Automatisering ontgrendelen" of
(alleen vanaf Oview) de instructies:
"Ontgrendelen en sluiten" en
"Ontgrendelen en openen"
Veroorzaakt een sluitingsmanoeuvre
en blokkeert aan het einde hiervan de
automatisering; de besturingseenheid
accepteert geen andere instructie,
behalve "Stap-voor-stap hoge prioriteit",
"Automatisering ontgrendelen" of
(alleen vanaf Oview) de instructies:
"Ontgrendelen en sluiten" en
"Ontgrendelen en openen"
Veroorzaakt een stopzetting van
de manoeuvre en blokkeert de
automatisering; de besturingseenheid
accepteert geen andere instructies
behalve "Stap-voor-stap hoge prioriteit",
"Automatisering ontgrendelen", of
(alleen vanaf Oview) de instructies:
"Ontgrendelen en sluiten" en
"Ontgrendelen en openen"
Veroorzaakt ontgrendeling van de
automatisering en herstel van de
normale werking
Opdracht "Sbs" (Stap-voor-stap) voor
MASTER barrière
Opdracht "Sbs" (Stap-voor-stap) voor
SLAVE barrière
Tabel 19
