ELEKTRISCHE ANSCHLÜSSE
Klemmen Beschreibung
Eingang für Vorrichtungen, die nur eine Öffnungsbewegung steuern. Es können „Normalerweise geöffnete" Kontakte
OPEN
angeschlossen werden.
Eingang für Vorrichtungen, die nur eine Schließbewegung steuern. Es können „Normalerweise geöffnete" Kontakte
CLOSE
angeschlossen werden.
Eingang für Vorrichtungen, die die Bewegung in Betriebsart „Schrittbetrieb hohe Priorität" betätigen, die den Antrieb auch im
HP Sbs
verriegelten Zustand bewegen; angeschlossen werden können „Schließer"-Kontakte.
Eingang für den Anschluss der Antenne für Funkempfänger; in Nice Blinkleuchten LUCY B, MLB, MLBT ist die Antenne
ANTENNA
eingebaut.
Ausgang zum Anschluss der LED-Blinklicht-Steuerkarte (XBA7) oder der LED-Ampel-Steuerkarte (XBA8). Außerdem erfolgen
hierüber die Diagnostik-Blinksequenzen.
INTERNAL LIGHT
Kann programmiert werden, siehe Kapitel „PROGRAMMIERUNG".
Eingang als „Schließer"-Kontakt zum Anschließen eines Metallmassendetektors D1.
Die mit diesem Eingang verknüpften Funktionsweisen können über das Programmiergerät der Steuerung geändert werden
LOOP1
(siehe Abschnitt „Loop detector").
Eingang als „Schließer"-Kontakt zum Anschließen eines Metallmassendetektors D2.
Die mit diesem Eingang verknüpften Funktionsweisen können über das Programmiergerät der Steuerung geändert werden
LOOP2
(siehe Abschnitt „Loop detector").
Eingang zum Anschluss von zwei Schranken im Master/Slave-Betrieb (siehe Abschnitt „Antrieb im Modus SLAVE").
MASTER-SLAVE
Eingang als „Öffner"-Kontakt zum Anschließen des Kontakts „ausschwingende Schranke" (optionales Zubehör).
SAFETY
a
Wenn die Programmierung der Ausgänge verändert wird, darauf achten, dass die angeschlossene Vorrichtung
der gewählten Spannungsart entspricht.
5

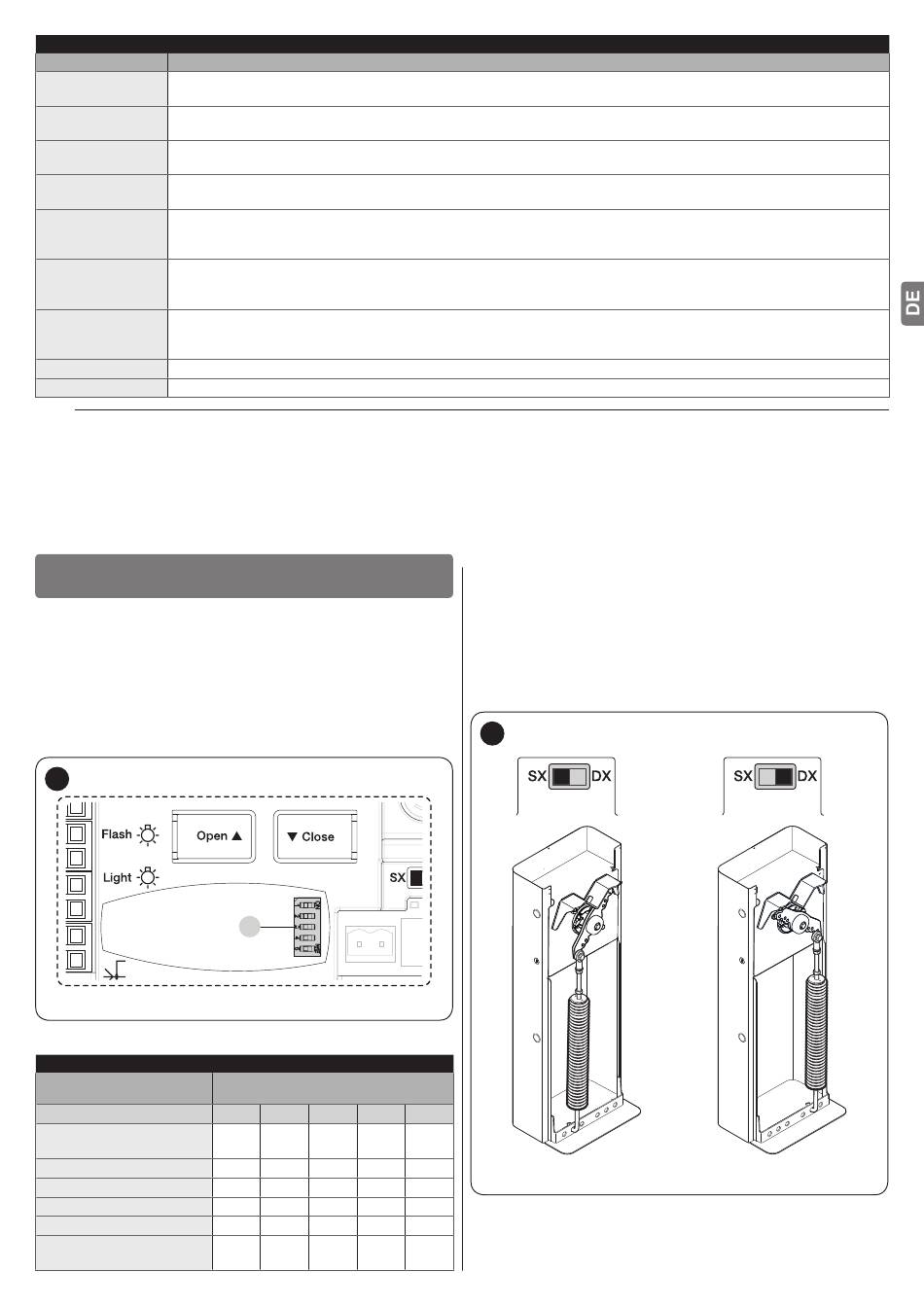

ENDPRÜFUNGEN UND ANLAUF
5 ENDPRÜFUNGEN UND ANLAUF
5.1 SCHRANKENTYP AUSWÄHLEN
Auf der Steuerung, die im Anschluss für den OXI-Empfänger
steckt, befindet sich verschiedene DIP-Schalter (A), die es
ermöglichen, den Schrankentyp zu identifizieren, der mit der
Steuerung verbunden ist. Die Konfiguration des DIP-Schalters
wird werkseitig eingestellt und die Bedeutung ist in der folgenden
Tabelle erläutert.
35
SCHRANKENTYP AUSWÄHLEN
Die Bedeutung der
Konfiguration
Konfiguration nicht
zulässig
Installation M3BAR
Installation M5BAR
Installation M7BAR
Installation L9BAR
Konfiguration nicht
zulässig
A
Konfiguration
DIP 1 DIP 2 DIP 3 DIP 4
OFF OFF OFF OFF
ON OFF OFF OFF
OFF ON OFF OFF
OFF OFF ON OFF
OFF OFF OFF ON
OFF OFF OFF OFF

5.2 AUSWAHL DER RICHTUNG

Je nach Position, in der der Getriebemotor montiert ist, muss die
Richtung der Öffnungsbewegung gewählt werden.
Umschalter wie folgt einstellen:
– Auf DX stellen, wenn die Feder an der rechten Seite des
Ausgleichshebels eingehakt ist (Werkseinstellung)
– Auf SX stellen, wenn die Feder an der linken Seite des
Ausgleichshebels eingehakt ist
36
Tabelle 5
DIP 5
OFF
OFF
OFF
OFF
OFF
OFF
DEUTSCH – 213
