LEVENSDUUR VAN HET PRODUCT
Scharnier voor slagboom
(XBA11)
Snelheid niveau 4
Snelheid niveau 3
Onderbreking manoeuvre
door Foto > 10%
Onderbreking manoeuvre
door Stop > 10%
Mobiel steunpunt (WA12)
Kracht 5 of 6
Kracht 4 of 5
Aanwezigheid van
zoutaanslag
Aanwezigheid van stof of
zand
Rek
Omgevingstemperatuur
hoger dan 40°C en minder
dan 0°C
2
2.000.000
1.600.000
1.200.000
800.000
400.000
0
0 10 20 30 40 50 60 70 80 90 100

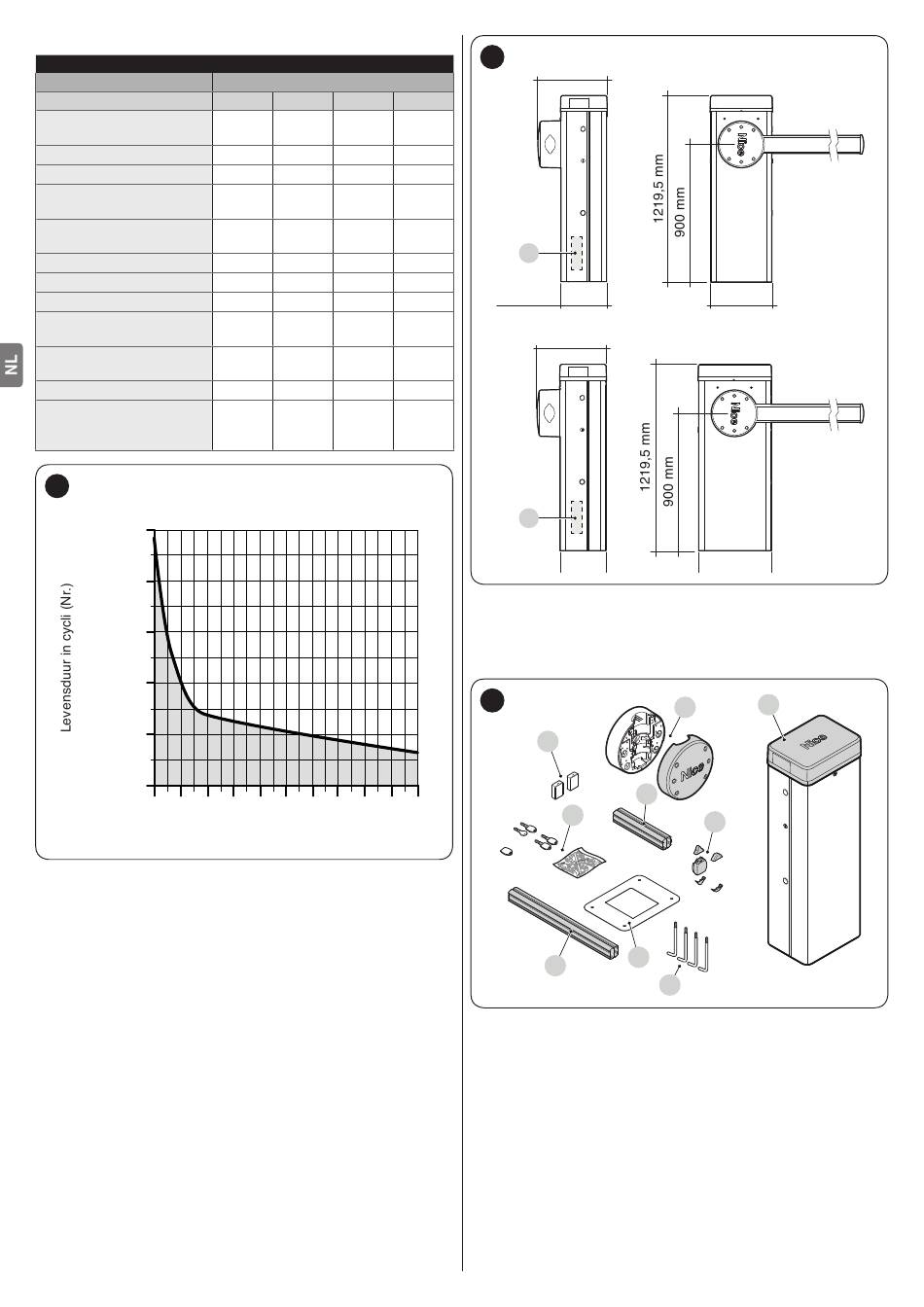

3.3 IDENTIFICATIE EN AFMETINGEN

De afmetingen en het label (A) aan de hand waarvan het product
kan worden geïdentificeerd, zijn aangegeven in "Afbeelding 3".
250 – NEDERLANDS
Zwaarte-index
M3BAR M5BAR M7BAR L9BAR
20 15 -
15 10 15
0 0 10
15 10 15
10 10 15
- 10 10
10 10 10
5 5 5
10 10 10
5 5 5
- 5 5
5 5 5
Zwaarte-index (%)
Tabel 2
3
464,5 mm
-
15
10
15
15
A
10
10
298,5 mm
5
10
464,5 mm
5
5
5
A
298,5 mm

3.4 ONTVANGST VAN HET PRODUCT

Hieronder staat een lijst en afbeeldingen van alle onderdelen
die u terugvindt in de verpakking van het product.
4
C
F
I
Slagboombarrière met ingebouwde besturingseenheid
A
Houder en deksel slagboom
B
2 dozen voor fotocellen
C
D Aluminium koppeling lengte 300 mm (alleen aanwezig op
M3BAR, M5BAR, M5BAR)
vaste dop slagboom; 2 koppelingen voor stootrubber; 2
E
koppelingen zonder stootrubber
F Sleutels voor de handmatige blokkering en deblokkering
van de slagboom; sleutels voor het slot van het deksel;
metalen bevestigingselementen (schroeven, borgringen,
enz.)
G Funderingsplaat
4 verankeringsstaven
H
Aluminium koppeling lengte 700 mm (alleen aanwezig op
I
L9BAR)
M-BAR
400 mm
L-BAR
500 mm
A
B
D
E
G
H
