2.1 LIJST VAN ONDERDELEN VAN HET PRODUCT

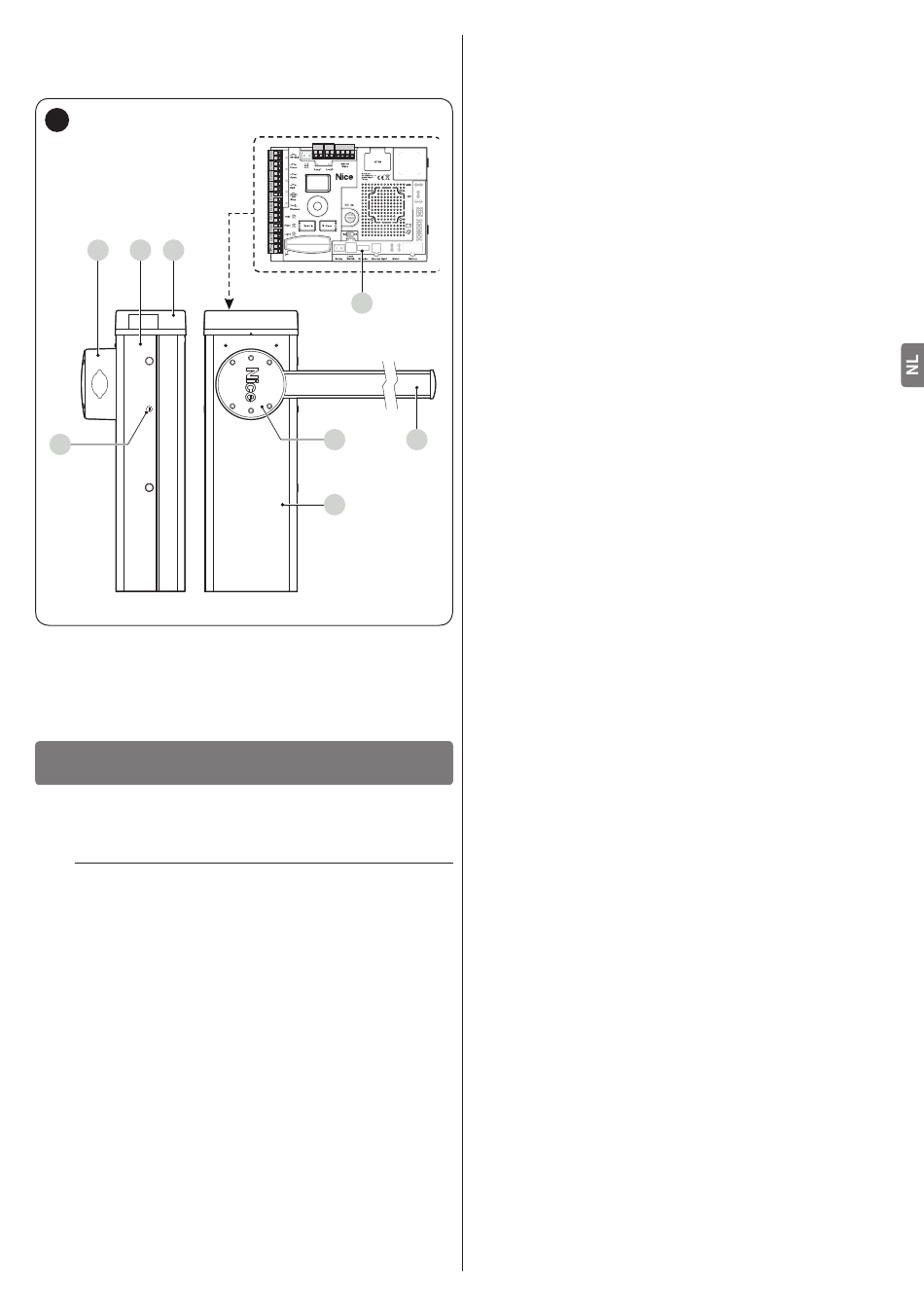

De "Afbeelding 1" toont de belangrijkste onderdelen van de
M/L-BAR.
1
A B C
F
Slagboomhouder
A
Behuizing reductiemotor
B
C Deksel
Elektronische besturings- en bedieningseenheid
D
Slagboom
E
Sleutel voor vergrendeling/ontgrendeling
F
3

INSTALLATIE

3 INSTALLATIE
3.1 CONTROLES VOORAFGAAND AAN DE
INSTALLATIE
a
De installatie dient
gekwalificeerd personeel, met inachtneming van de
wetten, voorschriften en regels en van de inhoud van
deze aanwijzingen.
Voordat het product wordt geïnstalleerd moet het volgende
worden gedaan:
– controleren of het geleverde materiaal onbeschadigd is
– controleren of al het materiaal in goede staat verkeert en
geschikt is voor het beoogde gebruik
– controleer of het mogelijk is alle bedrijfslimieten te respecteren
die worden aangegeven in de paragraaf "Gebruikslimieten
van het product"
– controleer dat de gekozen installatie-omgeving groot
genoeg is voor de totale ruimte die het product inneemt (zie
"Afbeelding 3")
Loop1 Loop2 Master/Slave
D
A E
B
te worden uitgevoerd
– controleren of het installatie-oppervlak van de slagboom
solide is en een stabiele bevestiging kan garanderen
– controleren of de bevestigingsplaats niet onderhevig is aan
wateroverlast; monteer het product eventueel ver boven de
grond
– controleer of de ruimte rondom de slagboombarrière
een eenvoudige en veilige uitvoering van de handmatige
manoeuvres kan garanderen
– controleer of er langs het bewegingstraject van de slagboom
geen obstakels zijn die de openings- en sluitmanoeuvres
kunnen belemmeren
– verzeker u ervan dat elke inrichting die geïnstalleerd moet
worden een veilige positie heeft, waar zij beschermd is tegen
ongewilde stoten.
– controleer of de bevestigingspunten van de diverse
inrichtingen zo beschermd zijn dat er niet tegen gestoten kan
worden, en of de bevestigingsvlakken stevig genoeg zijn
– zorg ervoor dat geen enkel deel van het automatisme in water
of een andere vloeistof kan terechtkomen
– houd alle onderdelen van het product uit de buurt van
warmtebronnen en open vuur. Breng ze ook niet in omgevingen
waar ontploffingsgevaar bestaat of die bijzonder zuur of zout
zijn, want dan zou het product schade kunnen oplopen of
zouden er storingen of gevaarlijke situaties kunnen ontstaan
– sluit de besturingseenheid aan op een elektrische voedingslijn
met veiligheidsaarding

3.2 GEBRUIKSLIMIETEN VAN HET PRODUCT

Voordat het product wordt geïnstalleerd moet het volgende
worden gedaan:
– controleer dat alle waarden van het hoofdstuk "TECHNISCHE
KENMERKEN" compatibel zijn met het voorziene gebruik
– controleer of de geschatte levensduur (zie paragraaf "
Levensduur van het product") compatibel is met het
voorziene gebruik
– controleer of het mogelijk is alle limieten, omstandigheden
en waarschuwingen te respecteren die in deze handleiding
worden beschreven.

3.2.1 Levensduur van het product

De levensduur is de gemiddelde gebruiksduur van het product.
De waarde van de levensduur wordt sterk beïnvloed door de
zwaarte-index van de manoeuvres; d.w.z. de som van alle
factoren die bijdragen tot de slijtage van het product.
U kunt als volgt een schatting maken van de levensduur van uw
automatisering:
tel alle waarden van de items in "Tabel 2" met betrekking
1.
tot de voor de installatie geldende condities bij elkaar op
trek in de grafiek in "Afbeelding 2" vanuit de zojuist
2.
gevonden waarde een verticale lijn tot deze de kromme
door
snijdt; vanaf dit punt trekt u een horizontale lijn tot deze
de lijn van de "manoeuvrecycli" snijdt. De zo bepaalde
waarde staat voor de geschatte levensduur van uw
product.
De in de afbeelding aangegeven levensduurwaarden kunnen
alleen worden verkregen als het onderhoudsplan strikt wordt
aangehouden, zie het hoofdstuk "ONDERHOUD VAN HET
PRODUCT". De levensduur wordt geschat op basis van
ontwerpberekeningen en testresultaten die op prototypen zijn
verkregen. Aangezien het een schatting betreft, biedt deze
waarde geen enkele expliciete garantie met betrekking tot de
feitelijke gebruiksduur van het product.
Voorbeeld van de levensduurberekening: M5BAR met
mobiel steunpunt, snelheid niveau 3
In "Tabel 2" kunnen de "zwaarte-indexen" voor dit type installatie
worden afgeleid: 10% ("Mobiel steunpunt"), 10% ("Snelheid
niveau 3").
Deze indices moeten bij elkaar worden opgeteld om de totale
zwaarte-index te verkrijgen; in dit geval is dat 20%. Aan de
hand van de gevonden waarde (20%) controleert u in de grafiek
op de horizontale as ("zwaarte-index") de corresponderende
waarde van de "manoeuvrecycli" die het product tijdens de
gebruiksduur zal kunnen uitvoeren = ongeveer 550.000 cycli.
