4. wylać beton i zanim zacznie tężeć osadzić w nim płytę
fundamentową, ustawić ją równo z powierzchnią, równolegle
do ramienia, i dokładnie wypoziomować
5. odczekać do całkowitego związania betonu; zwykle trwa to
co najmniej dwa tygodnie
zdjąć cztery górne nakrętki i podkładki (B) ze śrub
6.
fundamentowych
otworzyć szafę szlabanu („Rysunek 8")
7.
ustawić szlaban w prawidłowej pozycji i przykręcić go za
8.
pomocą wcześniej zdjętych nakrętek i podkładek („Rysunek
17").

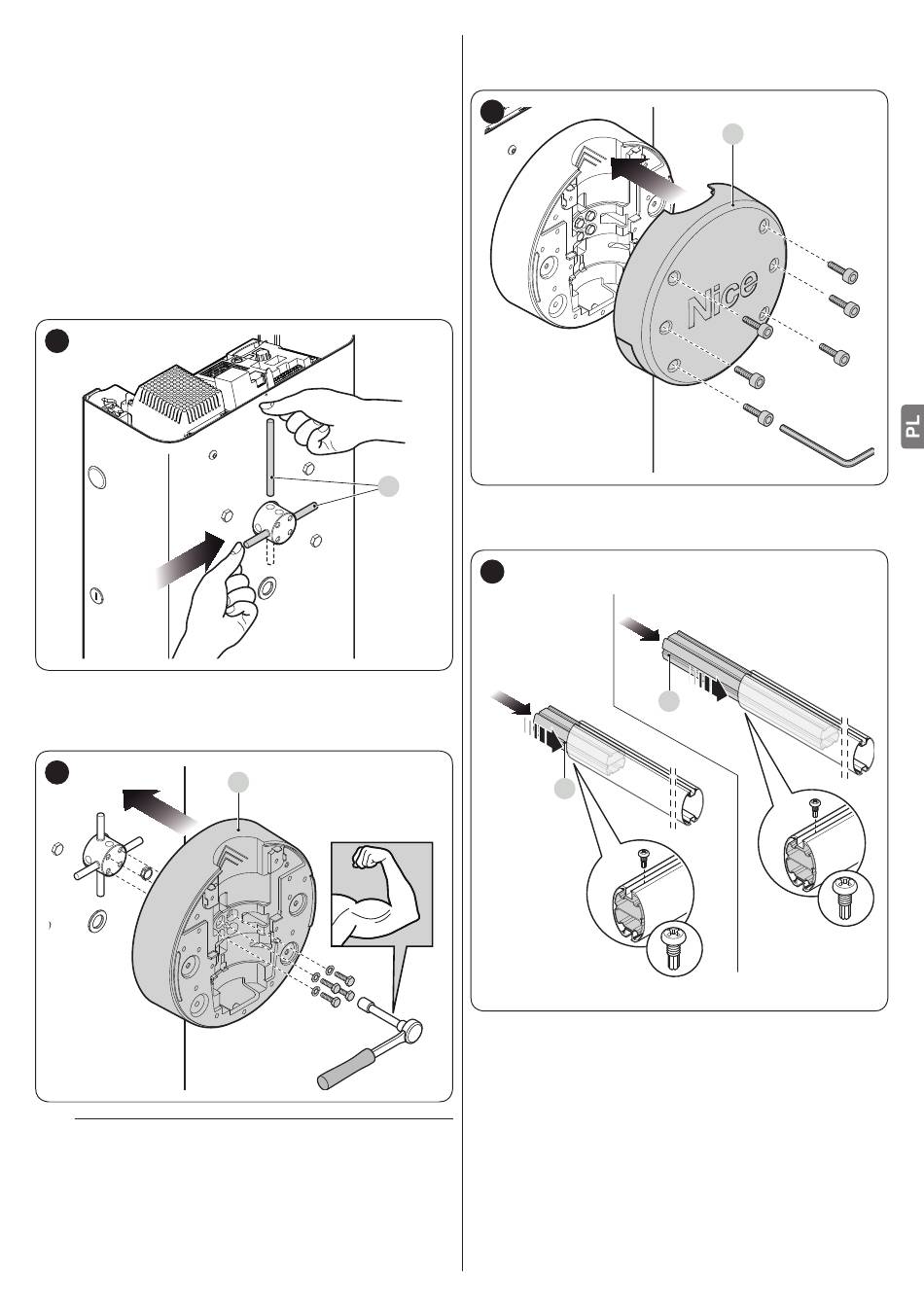

3.8 MONTAŻ RAMIENIA
W celu wykonania montażu ramienia szlabanu należy wykonać
następujące czynności:
włożyć dwa kołki (A) w odpowiednie gniazda znajdujące się
1.
na wale wyjściowym silnika
19
2. umieścić wspornik (B) na wale wyjściowym silnika, ustawiając
go w pozycji „ramię w pionie"
3. przymocować wspornik za pomocą odpowiednich śrub i
otwartych podkładek „grower", mocno dokręcając
20
m
W ramionach składających się z dwóch części
należy obowiązkowo przymocować do szlabanu
krótszy odcinek ramienia.
A
B
założyć pokrywę (C) wspornika i przykręcić ją za pomocą 6
4.
śrub znajdujących się w wyposażeniu, pozostawiając śruby
poluzowane
21
wsunąć aluminiowe złącze (D) od strony krótszego ramienia
5.
i zablokować je za pomocą śruby znajdującej się w
wyposażeniu
22
M-BAR
D
C
L-BAR
D
