9.2.1 BlueBUS

Система BlueBUS позволяет производить подключение
совместимых устройств двужильным кабелем, по которому
подается как электропитание, так и сигналы управления. Все
устройства соединяются параллельно этим двужильным кабелем
системы BlueBUS, при этом нет необходимости в соблюдении
полярности; каждое устройство распознается индивидуально,
поскольку во время монтажа ему присваивается однозначный
адрес.
К BlueBUS можно подсоединить, например, фотоэлементы,
предохранительные устройства, кнопки управления, индикаторы
и др. Блок управления по одному распознает все подключенные
к нему устройства с помощью соответствующей операции
распознавания и способен с абсолютной безопасностью
обнаружить все возможные неисправности.
В связи с этим при каждом добавлении или удалении какого-
либо устройства, подключенного к BlueBUS, необходимо
выполнить операцию запоминания в соответствии с указаниями,
приведенными в параграфе «Запоминание других устройств».
9.2.2 Вход STOP
STOP — вход, который обеспечивает немедленную остановку
операции с коротким обратным движением. К этому входу могут
подключаться устройства с нормально разомкнутыми контактами
«НР», нормально замкнутыми «НЗ» или устройства с выходом с
постоянным сопротивлением 8,2 кОм, например, чувствительные
кромки.
Как в случае BlueBUS, блок управления распознает тип
устройства, подсоединенного ко входу «STOP», в ходе
процесса запоминания (см.параграф «Запоминание других
устройств»); в дальнейшем он подает команду остановки, когда
обнаруживается изменение состояния входа.
С помощью соответствующей процедуры ко входу STOP можно
подключить несколько устройств, даже разных типов:
– Несколько устройств с НР-контактами можно подключать
последовательно друг другу без ограничения по количеству.
– Несколько устройств с НЗ-контактами можно подключать
последовательно друг другу без ограничения по количеству.
– Два устройства с выходом с постоянным сопротивлением 8,2
кОм подключаются параллельно; если требуется подключение
более, чем 2 устройств, они подключаются каскадом с
терминалом 8,2 кОм.
– Возможна комбинация НР и НЗ, соединив параллельно 2
контакта с установкой последовательно на НЗ-контакте
резистора 8,2 кОм (что делает возможным подключение
комбинации 3 устройств: НР, НЗ и 8,2 кОм).
a
Если вход «STOP» используется для подключения
устройств с
только устройства с выходом с постоянным
сопротивлением 8,2 кОм могли бы гарантировать
надежную защиту категории 3 в соответствии со
стандартом EN 13849-1.
9.2.3 Фотоэлементы
Чтобы блок управления смог распознать устройства,
подключенные при помощи системы BlueBus, следует провести
адресацию последних.
Эта операция должна выполняться путем правильного
размещения перемычки, входящей в комплект каждого
устройства (см. также руководство по эксплуатации каждого
отдельного устройства). Ниже приводится схема адресации
фотодатчиков с учетом их типа.
l
Ко входу «Bluebus» можно подключить два
фотоэлемента с функцией управления «Открыть
FA1» и «Открыть FA2» (необходимо удалить
перемычку А с задней стороны плат TX и RX). Когда
срабатывают эти фотоэлементы, блок управления
подает команду маневра открывания. Более
подробную информацию смотрите в инструкции к
фотоэлементам.
функциями безопасности,
47
1
F O T O
F A 2
F A 1

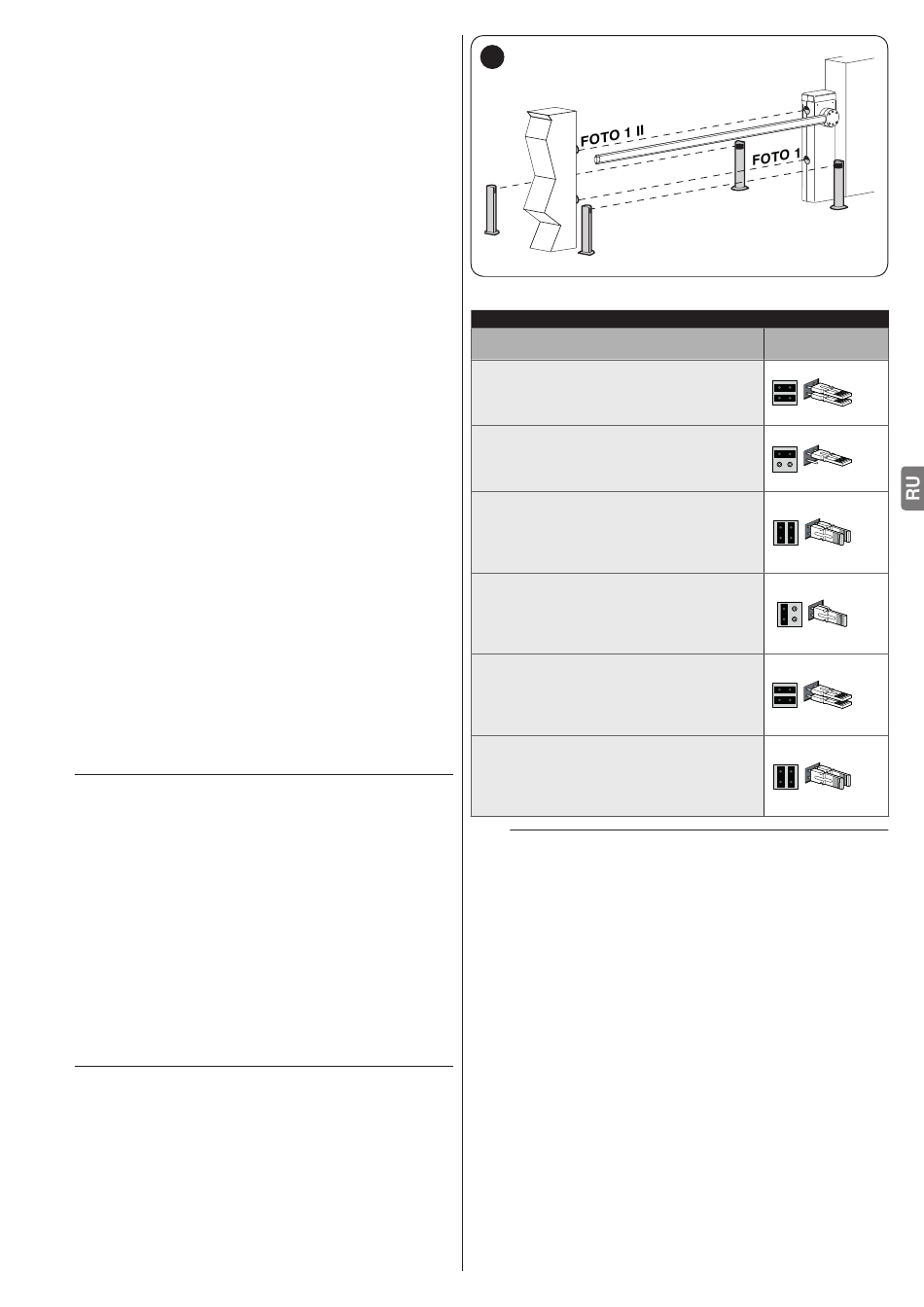

АДРЕСА ФОТОЭЛЕМЕНТОВ
Фотоэлемент
FOTO (ФОТО)
Фотоэлемент h = 50, срабатывающий при
закрывании (останавливает движение и
изменяет его направление)
FOTO II
Фотоэлемент h = 100, срабатывающий при
закрывании (останавливает движение и
изменяет его направление)
FOTO 1 (ФОТО 1)
Внешний фотодатчик h = 50,
срабатывающий при закрывании
(останавливает движение и изменяет его
направление)
FOTO 1 II
Внешний фотодатчик h = 100,
срабатывающий при закрывании
(останавливает движение и изменяет его
направление)
FA1
Фотоэлемент для управления
открыванием
(обрезать перемычку А сзади плат TX и
RX)
FA2
Фотоэлемент для управления
открыванием
(обрезать перемычку А сзади плат TX и
RX)
m
По окончании процедуры установки, т.е. после
удаления фотоэлементов или иных устройств,
необходимо выполнить процедуру запоминания
(см. параграф «Распознавание устройств»).
9.2.4 Кодовый переключатель EDSP и дистанционный
считыватель транспондерных карт ETPB
Система «Bluebus» позволяет подключать до четырех кодовых
переключателей EDSP или четыре дистанционных считывателя
транспондерных карт ETPB.
С помощью EDSP можно управлять системой автоматики путем
ввода на клавиатуре внесенных в память цифровых сочетаний.
С помощью ETPB можно управлять системой автоматики
простым поднесением к сенсорному устройству внесенной в
память транспондерной карты.
Данные устройства имеют уникальный код, который распознается
и запоминается блоком управления во время поиска и
запоминания всех подключенных устройств (см. параграф "
Распознавание устройств).
Таким образом можно предотвратить любые попытки подмены
устройств и избежать управления системой посторонними. Более
подробную информацию смотрите в руководствах к устройствам
EDSP и ETPB.
1 I I
F O T O
F A 2
F A 1
Таблица 16
Положение
перемычек
