9.4 ANSCHLUSS EINES FUNKEMPFÄNGERS TYP
SM
An der Steuerung befindet sich ein Anschluss für Funkempfänger
mit SM-Steckverbindung (Sonderzubehör) der Produktfamilien
SMXI, OXI usw. Sie ermöglichen die Fernsteuerung über Sender,
welche auf die Eingänge der Steuerung wirken.
f
Vor der Installation eines Empfängers muss die
Steuerung von der Stromversorgung getrennt
werden.

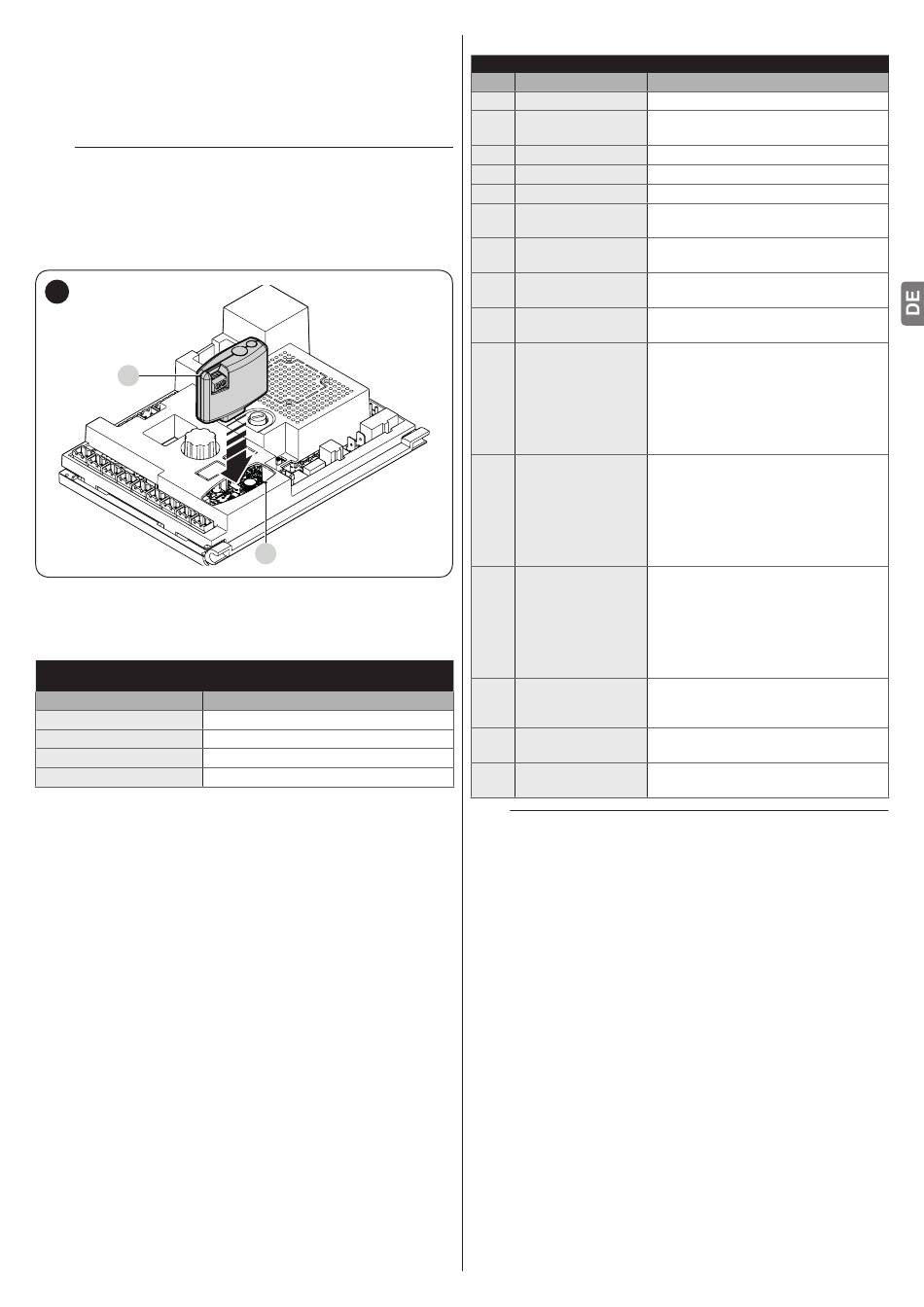

Zur Installation eines Empfängers („Abbildung 49"):
den Empfänger (A) in den vorgesehenen Anschluss (B)
1.
an der Platine der Steuerung einstecken.
49
A
In „Tabelle 18" sind die Entsprechungen zwischen dem Ausgang
des Funkempfängers und dem vom Motor ausgeführten Befehl
angegeben:
SMXI / SMXIS ODER OXI / OXIFM / OXIT / OXITFM IN MODUS I ODER
MODUS II
Ausgang Empfänger Befehl
„Schrittbetrieb"
Ausgang Nr. 1
„Zeitschaltung Orientierungslicht"
Ausgang Nr. 2
„Öffnet"
Ausgang Nr. 3
„Schließt"
Ausgang Nr. 4
Wird der Funkempfänger OXI im „ERWEITERTEN MODUS"
installiert, kann er die Steuerbefehle senden laut „Tabelle 19„.
B
Tabelle 18
OXI / OXIFM /OXIT / OXITFM IM ERWEITERTEN MODUS II
Nr. Befehl
1 Schrittbetrieb
Zeitschaltung
2
Orientierungslicht
3 Öffnet
4 Schließt
5 Stop
Schrittbetrieb
6
Wohnblockbetrieb
Schrittbetrieb hohe
7
Priorität
Entsperren und
8
öffnen
Entsperren und
9
schließen
Öffnet und blockiert
10
die Automation
Schließt und
11 blockiert die
Automation
12 Antrieb blockieren
13 Antrieb entriegeln
Schrittbetrieb
14
MASTER-Schranke
Schrittbetrieb
15
SLAVE-Schranke
l
Für weitere Informationen siehe entsprechende
Bedienungsanleitung des Empfängers.
Tabelle 19
Beschreibung
Befehl „SbS" (Schrittbetrieb)
Befehl „Zeitschaltung Orientierungslicht"
Befehl „Öffnet"
Befehl „Schließt"
Bewegung anhalten
Befehl im Modus Wohnblockbetrieb
Befehl auch bei blockierter Automation
oder aktiven Steuerbefehlen
Entriegelt den gesperrten Antrieb und
führt eine Öffnungsbewegung aus
Entriegelt den gesperrten Antrieb und
führt eine Schließbewegung aus
Verursacht eine Öffnungsbewegung
und anschließend das Blockieren des
Antriebs; die Steuerung akzeptiert keine
Befehle mehr außer „Schrittbetrieb hohe
Priorität", Antrieb „Entriegeln" oder (nur
von Oview) die Befehle: „Entriegelt und
schließt" und „Entriegelt und öffnet"
Verursacht eine Schließbewegung
und anschließend das Blockieren des
Antriebs; die Steuerung akzeptiert keine
Befehle mehr außer „Schrittbetrieb hohe
Priorität", Antrieb „Entriegeln" oder (nur
von Oview) die Befehle: „Entriegelt und
schließt" und „Entriegelt und öffnet"
Verursacht ein Anhalten der Bewegung
und das Blockieren des Antriebs; die
Steuerung akzeptiert keine Befehle mehr
außer „Schrittbetrieb hohe Priorität",
Antrieb „Entriegeln" oder (nur von
Oview) die Befehle: „Entriegelt und
schließt" und „Entriegelt und öffnet"
Verursacht das Entriegeln des Antriebs
und die Wiederherstellung des normalen
Betriebs
Befehl „SbS" (Schrittbetrieb) für
MASTER-Schranke
Befehl „SbS" (Schrittbetrieb) für SLAVE-
Schranke
