4.2 SCHEMA E DESCRIZIONE DEI COLLEGAMENTI

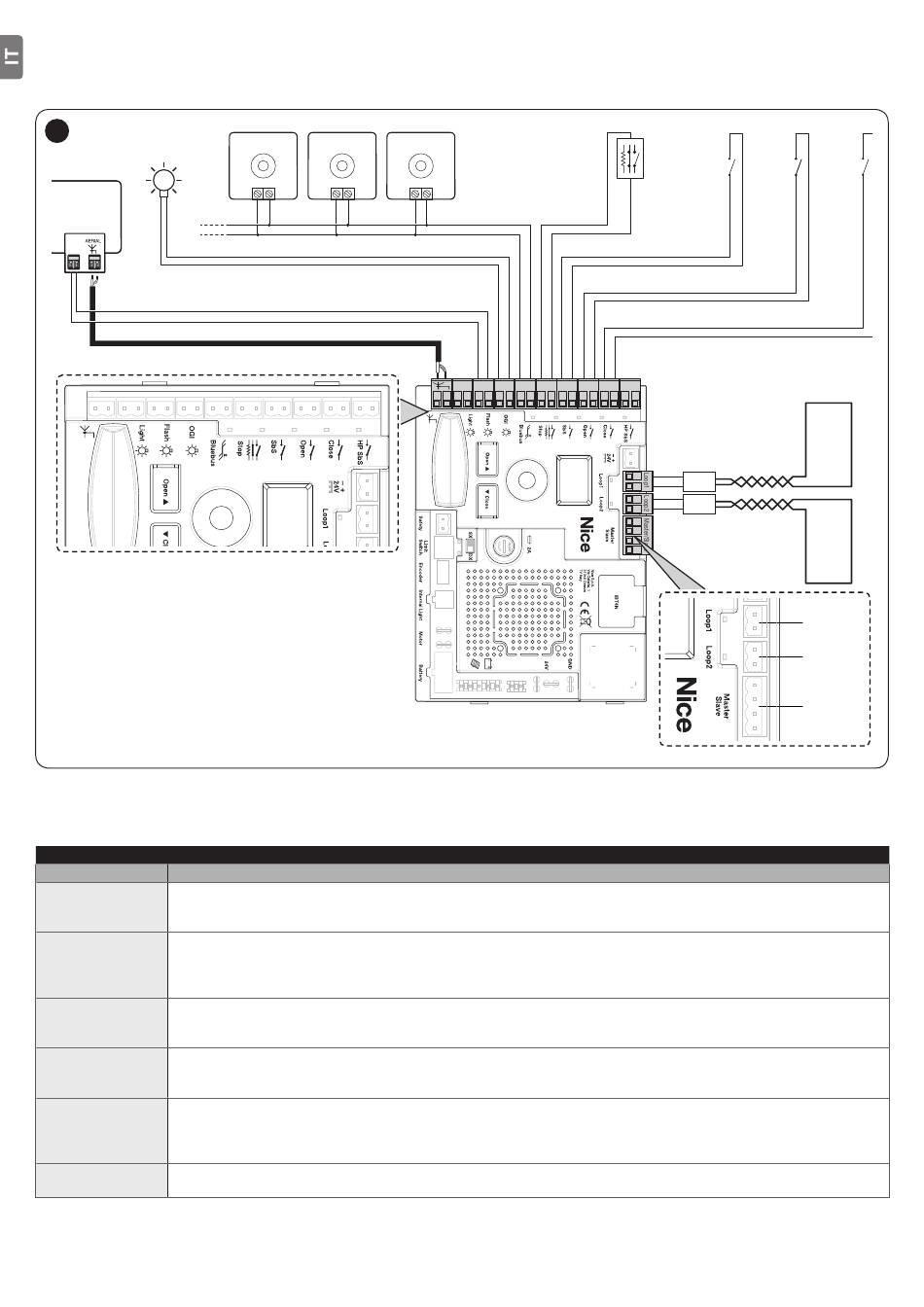

4.2.1 Schema dei collegamenti

34
OGI
24V 4W
FLASH

4.2.2 Descrizione dei collegamenti

COLLEGAMENTI ELETTRICI
Morsetti Descrizione
Uscita per lampeggiante "Luci Asta"; è possibile collegare dispositivi di segnalazione a 24V massimo 10W.
Può essere programmata anche per altre funzioni (vedere capitolo "PROGRAMMAZIONE") o riconfigurata tramite
LIGHT
il programmatore oview.
Uscita per lampeggiante; è possibile collegare lampade da 12 V max 21 W oppure un lampeggiante Nice LUCY
B, MLB oppure MLBT.
FLASH
Può essere programmata anche per altre funzioni (vedere capitolo "PROGRAMMAZIONE") o riconfigurata tramite
il programmatore oview.
Uscita "Spia Asta Aperta"; è possibile collegare una lampada di segnalazione 24V massimo 10W.
Può essere programmata anche per altre funzioni (vedere capitolo "PROGRAMMAZIONE") o riconfigurata tramite
OGI
il programmatore Oview.
Su questo morsetto si possono collegare i dispositivi compatibili. Tutti vengono collegati in parallelo con soli due
BLUEBUS conduttori sui quali transita sia l'alimentazione elettrica che i segnali di comunicazione.
Altre informazioni su BlueBUS sono presenti nel paragrafo "BlueBUS".
Ingresso per dispositivi che con il loro intervento provocano l'arresto immediato della manovra in atto, seguita da
una breve inversione. Con opportuni accorgimenti sull'ingresso è possibile collegare contatti tipo "Normalmente
STOP
Chiuso", tipo "Normalmente Aperto" oppure dispositivi a resistenza costante.
Altre informazioni su STOP sono presenti nel paragrafo "Ingresso STOP".
Ingresso per dispositivi che comandano il movimento in modalità Passo-Passo; è possibile collegare contatti di
SbS
tipo "Normalmente Aperto".
16 – ITALIANO
EPMB/EPLB TX
Bluebus Bluebus Bluebus
RX
Light Flash OGI Bluebus Stop SbS Open Close HPSbS
NO
NC
NO NO NO
8K2
LOOP1
D1
D2
LOOP2
LOOP 1
LOOP 2
MASTER
SLAVE
NO
Tabella 4
