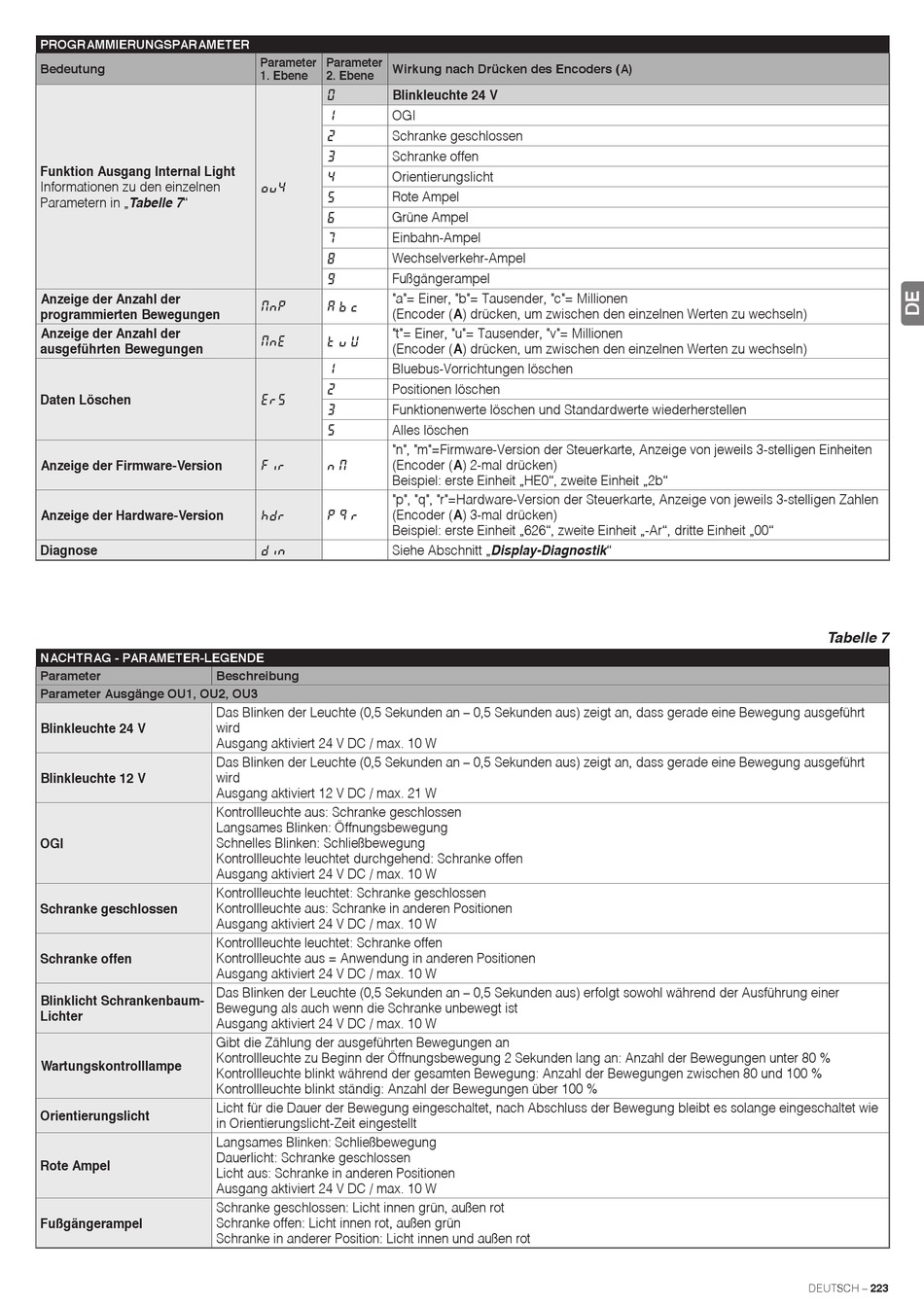

PROGRAMMIERUNGSPARAMETER
Bedeutung
Funktion Ausgang Internal Light
Informationen zu den einzelnen
Parametern in „Tabelle 7"
Anzeige der Anzahl der
programmierten Bewegungen
Anzeige der Anzahl der
ausgeführten Bewegungen
Daten Löschen
Anzeige der Firmware-Version
Anzeige der Hardware-Version
Diagnose

NACHTRAG - PARAMETER-LEGENDE

Parameter
Parameter Ausgänge OU1, OU2, OU3
Blinkleuchte 24 V
Blinkleuchte 12 V
OGI
Schranke geschlossen
Schranke offen
Blinklicht Schrankenbaum-
Lichter
Wartungskontrolllampe
Orientierungslicht
Rote Ampel
Fußgängerampel
Parameter Parameter
1. Ebene 2. Ebene
0
1
2
3
4
O U 4
5
6
7
8
9
M n P a b c
M n E t u v
1
2
E r S
3
5
F i r n m
H d r p q r
d i n
Beschreibung
Das Blinken der Leuchte (0,5 Sekunden an – 0,5 Sekunden aus) zeigt an, dass gerade eine Bewegung ausgeführt
wird
Ausgang aktiviert 24 V DC / max. 10 W
Das Blinken der Leuchte (0,5 Sekunden an – 0,5 Sekunden aus) zeigt an, dass gerade eine Bewegung ausgeführt
wird
Ausgang aktiviert 12 V DC / max. 21 W
Kontrollleuchte aus: Schranke geschlossen
Langsames Blinken: Öffnungsbewegung
Schnelles Blinken: Schließbewegung
Kontrollleuchte leuchtet durchgehend: Schranke offen
Ausgang aktiviert 24 V DC / max. 10 W
Kontrollleuchte leuchtet: Schranke geschlossen
Kontrollleuchte aus: Schranke in anderen Positionen
Ausgang aktiviert 24 V DC / max. 10 W
Kontrollleuchte leuchtet: Schranke offen
Kontrollleuchte aus = Anwendung in anderen Positionen
Ausgang aktiviert 24 V DC / max. 10 W
Das Blinken der Leuchte (0,5 Sekunden an – 0,5 Sekunden aus) erfolgt sowohl während der Ausführung einer
Bewegung als auch wenn die Schranke unbewegt ist
Ausgang aktiviert 24 V DC / max. 10 W
Gibt die Zählung der ausgeführten Bewegungen an
Kontrollleuchte zu Beginn der Öffnungsbewegung 2 Sekunden lang an: Anzahl der Bewegungen unter 80 %
Kontrollleuchte blinkt während der gesamten Bewegung: Anzahl der Bewegungen zwischen 80 und 100 %
Kontrollleuchte blinkt ständig: Anzahl der Bewegungen über 100 %
Licht für die Dauer der Bewegung eingeschaltet, nach Abschluss der Bewegung bleibt es solange eingeschaltet wie
in Orientierungslicht-Zeit eingestellt
Langsames Blinken: Schließbewegung
Dauerlicht: Schranke geschlossen
Licht aus: Schranke in anderen Positionen
Ausgang aktiviert 24 V DC / max. 10 W
Schranke geschlossen: Licht innen grün, außen rot
Schranke offen: Licht innen rot, außen grün
Schranke in anderer Position: Licht innen und außen rot
Wirkung nach Drücken des Encoders (A)
Blinkleuchte 24 V
OGI
Schranke geschlossen
Schranke offen
Orientierungslicht
Rote Ampel
Grüne Ampel
Einbahn-Ampel
Wechselverkehr-Ampel
Fußgängerampel
"a"= Einer, "b"= Tausender, "c"= Millionen
(Encoder (A) drücken, um zwischen den einzelnen Werten zu wechseln)
"t"= Einer, "u"= Tausender, "v"= Millionen
(Encoder (A) drücken, um zwischen den einzelnen Werten zu wechseln)
Bluebus-Vorrichtungen löschen
Positionen löschen
Funktionenwerte löschen und Standardwerte wiederherstellen
Alles löschen
"n", "m"=Firmware-Version der Steuerkarte, Anzeige von jeweils 3-stelligen Einheiten
(Encoder (A) 2-mal drücken)
Beispiel: erste Einheit „HE0", zweite Einheit „2b"
"p", "q", "r"=Hardware-Version der Steuerkarte, Anzeige von jeweils 3-stelligen Zahlen
(Encoder (A) 3-mal drücken)
Beispiel: erste Einheit „626", zweite Einheit „-Ar", dritte Einheit „00"
Siehe Abschnitt „Display-Diagnostik"
Tabelle 7
