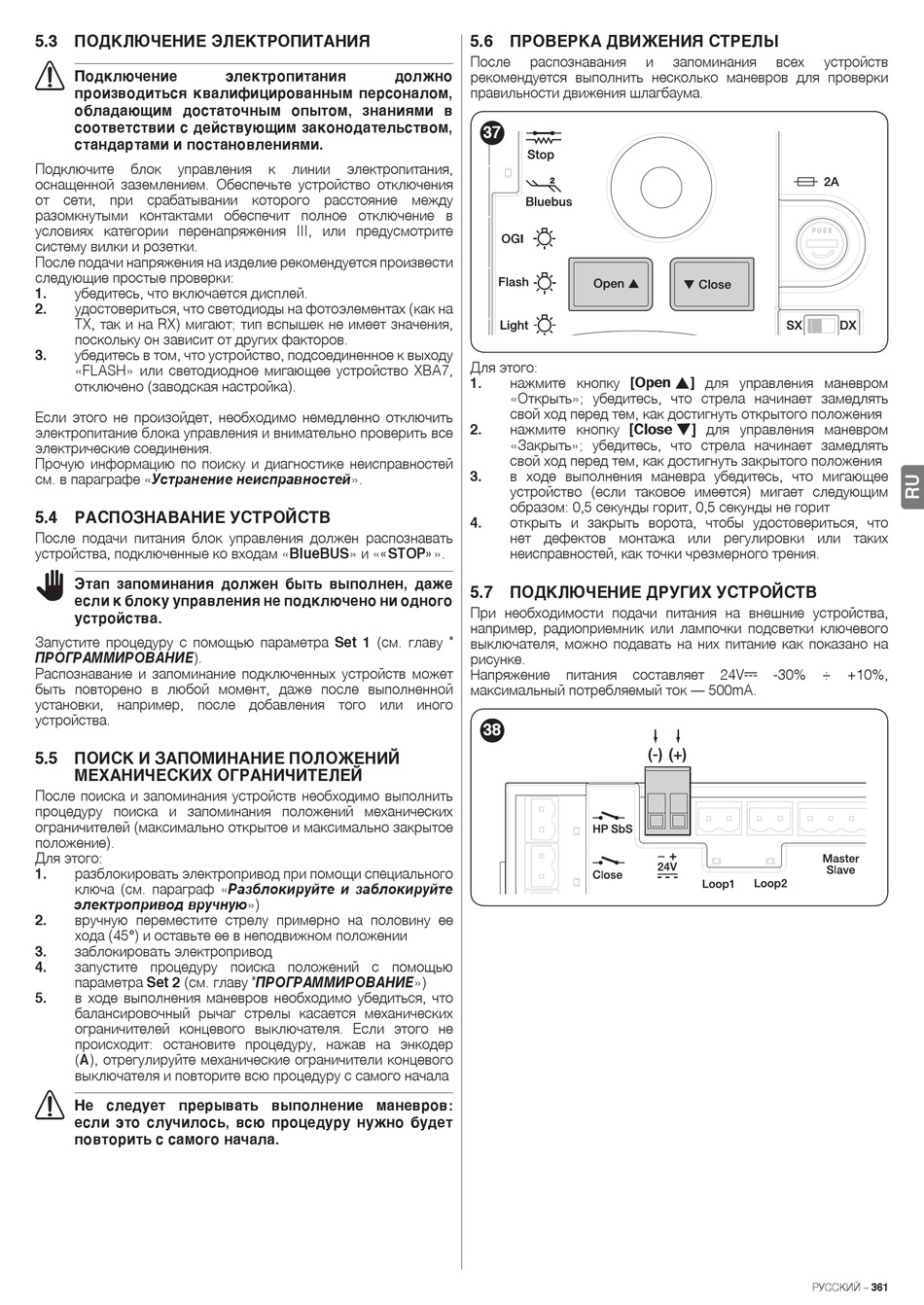

5.3 ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
a
Подключение
производиться квалифицированным персоналом,
обладающим достаточным опытом, знаниями в
соответствии с действующим законодательством,
стандартами и постановлениями.
Подключите блок управления к линии электропитания,
оснащенной заземлением. Обеспечьте устройство отключения
от сети, при срабатывании которого расстояние между
разомкнутыми контактами обеспечит полное отключение в
условиях категории перенапряжения III, или предусмотрите
систему вилки и розетки.
После подачи напряжения на изделие рекомендуется произвести
следующие простые проверки:
убедитесь, что включается дисплей.
1.
удостовериться, что светодиоды на фотоэлементах (как на
2.
TX, так и на RX) мигают; тип вспышек не имеет значения,
поскольку он зависит от других факторов.
убедитесь в том, что устройство, подсоединенное к выходу
3.
«FLASH» или светодиодное мигающее устройство XBA7,
отключено (заводская настройка).
Если этого не произойдет, необходимо немедленно отключить
электропитание блока управления и внимательно проверить все
электрические соединения.
Прочую информацию по поиску и диагностике неисправностей
см. в параграфе «Устранение неисправностей».
5.4 РАСПОЗНАВАНИЕ УСТРОЙСТВ
После подачи питания блок управления должен распознавать
устройства, подключенные ко входам «BlueBUS» и ««STOP»».
m
Этап запоминания должен быть выполнен, даже
если к блоку управления не подключено ни одного
устройства.
Запустите процедуру с помощью параметра Set 1 (см. главу "
ПРОГРАММИРОВАНИЕ).
Распознавание и запоминание подключенных устройств может
быть повторено в любой момент, даже после выполненной
установки, например, после добавления того или иного
устройства.
5.5 ПОИСК И ЗАПОМИНАНИЕ ПОЛОЖЕНИЙ
МЕХАНИЧЕСКИХ ОГРАНИЧИТЕЛЕЙ
После поиска и запоминания устройств необходимо выполнить
процедуру поиска и запоминания положений механических
ограничителей (максимально открытое и максимально закрытое
положение).
Для этого:
разблокировать электропривод при помощи специального
1.
ключа (см. параграф «Разблокируйте и заблокируйте
электропривод вручную»)
вручную переместите стрелу примерно на половину ее
2.
хода (45°) и оставьте ее в неподвижном положении
заблокировать электропривод
3.
запустите процедуру поиска положений с помощью
4.
параметра Set 2 (см. главу "ПРОГРАММИРОВАНИЕ»)
в ходе выполнения маневров необходимо убедиться, что
5.
балансировочный рычаг стрелы касается механических
ограничителей концевого выключателя. Если этого не
происходит: остановите процедуру, нажав на энкодер
(A), отрегулируйте механические ограничители концевого
выключателя и повторите всю процедуру с самого начала
a
Не следует прерывать выполнение маневров:
если это случилось, всю процедуру нужно будет
повторить с самого начала.
электропитания должно
5.6 ПРОВЕРКА ДВИЖЕНИЯ СТРЕЛЫ
После распознавания
рекомендуется выполнить несколько маневров для проверки
правильности движения шлагбаума.
37
Для этого:
1. нажмите кнопку
f
«Открыть»; убедитесь, что стрела начинает замедлять
свой ход перед тем, как достигнуть открытого положения
2. нажмите кнопку
h
«Закрыть»; убедитесь, что стрела начинает замедлять
свой ход перед тем, как достигнуть закрытого положения
в ходе выполнения маневра убедитесь, что мигающее
3.
устройство (если таковое имеется) мигает следующим
образом: 0,5 секунды горит, 0,5 секунды не горит
открыть и закрыть ворота, чтобы удостовериться, что
4.
нет дефектов монтажа или регулировки или таких
неисправностей, как точки чрезмерного трения.
5.7 ПОДКЛЮЧЕНИЕ ДРУГИХ УСТРОЙСТВ
При необходимости подачи питания на внешние устройства,
например, радиоприемник или лампочки подсветки ключевого
выключателя, можно подавать на них питание как показано на
рисунке.
Напряжение питания составляет 24Vc
максимальный потребляемый ток — 500mA.
38
и запоминания всех
для управления маневром
для управления маневром
-30%
(-) (+)
РУССКИЙ – 361
устройств
÷ +10%,
