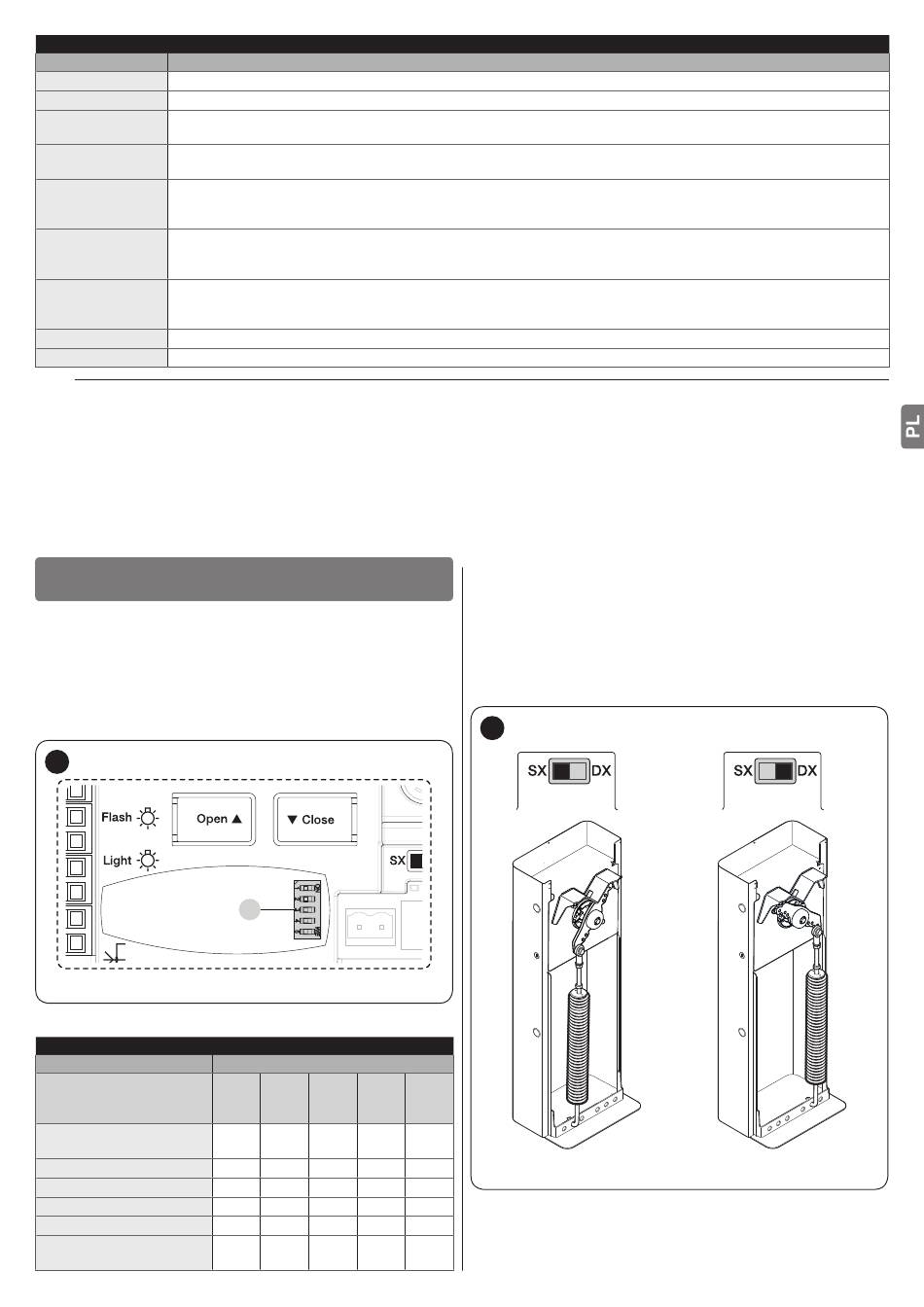

POŁĄCZENIA ELEKTRYCZNE
Zaciski Opis
Wejście dla urządzeń, które sterują ruchem samego otwierania, można tu podłączyć styki typu „Normalnie Otwarty".
OPEN
CLOSE Wejście dla urządzeń, które sterują ruchem samego zamykania; można tu podłączyć styki typu „Normalnie Otwarty".
wejście dla urządzeń sterujących ruchem w trybie „Krok po kroku wysoki priorytet", które uruchamiają urządzenie
HP Sbs
nawet jeśli jest ono zablokowane; można podłączyć styki typu „Normalnie Otwarty".
Wejście podłączenia anteny odbiornika radiowego; antena jest wbudowana w lampy ostrzegawcze Nice LUCY B,
ANTENNA
MLB, MLBT.
Wyjście wykorzystywane do podłączenia karty diodowej lampy ostrzegawczej (XBA7) lub karty diodowych świateł
ruchu (XBA8). Ponadto wykonywane są mignięcia diagnostyczne.
INTERNAL LIGHT
Może zostać zaprogramowane, zob. rozdział „PROGRAMOWANIE".
Wejście typu „Normalnie Otwarte" do podłączenia czujnika mas metalowych D1.
Tryby działania powiązane z tym wejściem można zmieniać za pomocą programatora centrali (zob. punkt „Loop
LOOP1
detector").
Wejście typu „Normalnie Otwarte" do podłączenia czujnika mas metalowych D2.
Tryby działania powiązane z tym wejściem można zmieniać za pomocą programatora centrali (zob. punkt „Loop
LOOP2
detector").
Wejście do podłączenia dwóch barier w trybie Master-Slave (zob. punkt „Motoreduktor w trybie SLAVE").
MASTER-SLAVE
Wejście typu „Normalnie Zamknięte" do podłączenia styku „Ramię obrotowe" (opcjonalne wyposażenie dodatkowe).
SAFETY
a
W przypadku zmiany zaprogramowania wyjść należy sprawdzić, czy podłączone urządzenie jest odpowiednie
dla wybranego typu napięcia.
5
KOŃCOWE KONTROLE I
URUCHOMIENIE
5 KOŃCOWE KONTROLE I URUCHOMIENIE
5.1 WYBÓR RODZAJU BARIERY
Na centrali, umieszczonej w gnieździe odbiornika OXI, znajduje
się szereg przełączników typu dip-switch (A), które umożliwiają
identyfikację rodzaju bariery przypisanej do centrali. Konfiguracja
przełączników dip-switch jest ustawiona fabrycznie i jej znaczenie
jest opisane w poniższej tabeli.
35
WYBÓR RODZAJU BARIERY
Znaczenie konfiguracji
Konfiguracja
niedozwolona
Montaż M3BAR
Montaż M5BAR
Montaż M7BAR
Montaż L9BAR
Konfiguracja
niedozwolona
A
Konfiguracja
Prze- Prze- Prze- Prze-
łącznik łącznik łącznik łącznik
Dip 1 Dip 2 Dip 3 Dip 4
OFF OFF OFF OFF
ON OFF OFF OFF
OFF ON OFF OFF
OFF OFF ON OFF
OFF OFF OFF ON
OFF OFF OFF OFF
5.2 WYBÓR KIERUNKU
W zależności od położenia motoreduktora należy wybrać kierunek
manewru otwarcia.
Ustawić przełącznik w następujący sposób:
– w pozycji PR jeśli sprężyna jest zaczepiona po prawej stronie
dźwigni kompensacyjnej (ustawienie fabryczne)
– w pozycji LW jeśli sprężyna jest zaczepiona po lewej stronie
dźwigni kompensacyjnej
36
Tabela 5
Prze-
łącznik
Dip 5
OFF
OFF
OFF
OFF
OFF
OFF
