9.5 PODŁĄCZENIE I MONTAŻ BATERII
AKUMULATORA AWARYJNEGO
f
Podłączenie elektryczne baterii do centrali należy
wykonać dopiero po zakończeniu wszystkich
etapów montażu i programowania, gdyż stanowi
ona awaryjny moduł zasilania.
f
Przed przystąpieniem do montażu akumulatora
awaryjnego należy odłączyć zasilanie elektryczne
centrali.

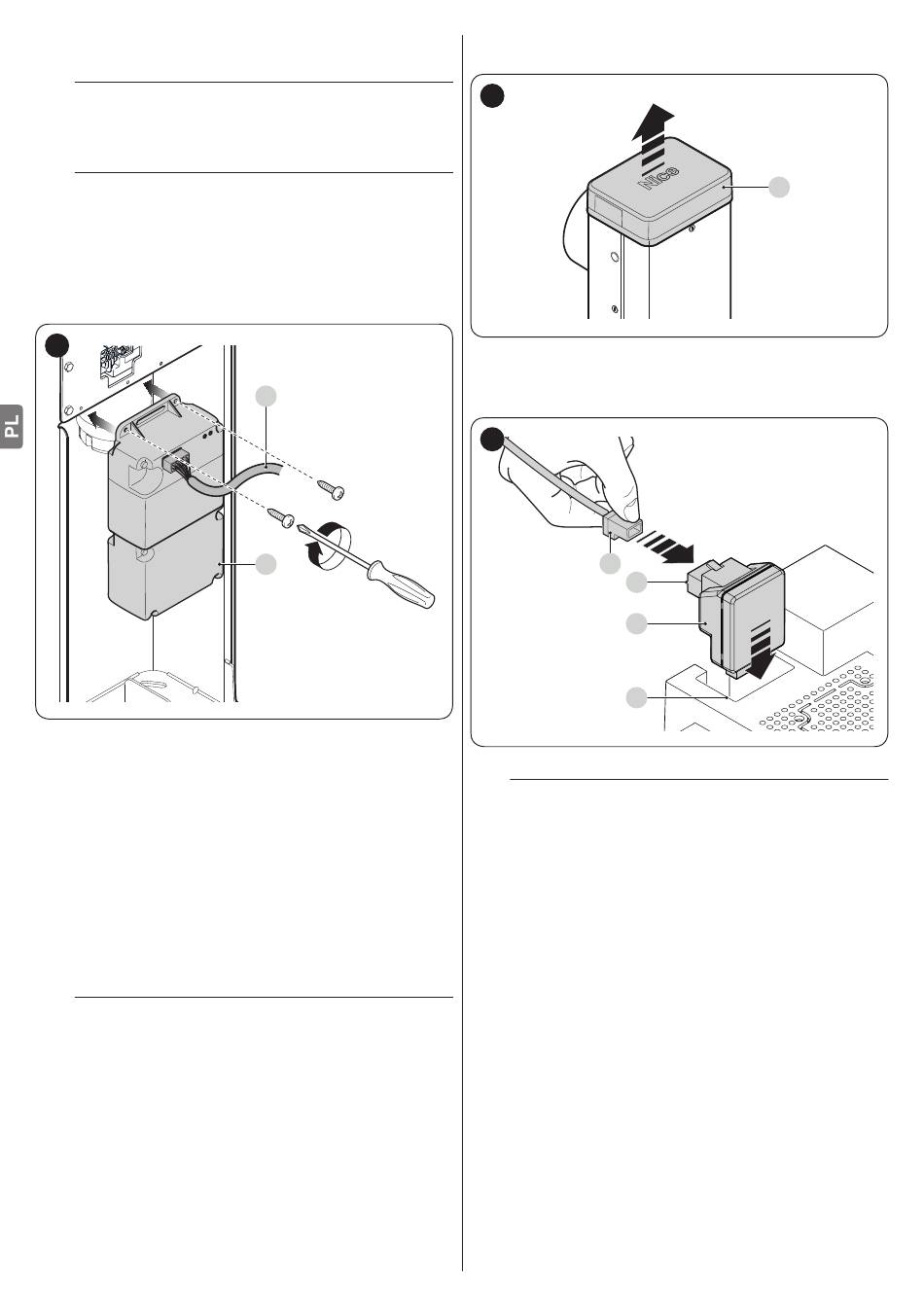

W celu zainstalowania i podłączenia baterii:
1. włożyć akumulator awaryjny
2. podłączyć odpowiedni kabel do złącza akumulatora
awaryjnego
3. włączyć sieciowe zasilanie elektryczne.
50
9.6 PODŁĄCZANIE PROGRAMATORA OVIEW
Do centrali sterującej można przyłączyć jednostkę programującą
„Oview".
Jednostka ta umożliwia szybkie i kompletne programowanie funkcji,
regulację parametrów, aktualizację firmware centrali, diagnostykę
w celu odczytania niewłaściwego funkcjonowania i okresową
konserwację.
„Oview" umożliwia pracę w maksymalnej odległości około 100 m
od centrali. Jeżeli więcej centrali jest połączonych między sobą
w sieć „BusT4", poprzez podłączenie „Oview" do jednej z tych
centrali możliwe jest wyświetlenie na wyświetlaczu wszystkich
centrali obecnych w sieci (maksymalnie 16 centrali).
Jednostka „Oview" może pozostać podłączona do centrali
również podczas normalnego działania automatyki, umożliwiając
użytkownikowi przesyłanie poleceń za pomocą specjalnego menu.
a
Przed podłączeniem
odłączyć sieciowe zasilanie elektryczne od centrali
sterującej.
332 – POLSKI
B
A
interfejsu IBT4N należy
Aby zainstalować interfejs:
1. zdjąć pokrywę (A)
51
umieścić interfejs (B) w odpowiednim gnieździe (C) na płycie
2.
elektronicznej centrali
umieścić okablowanie (D) w odpowiednim gnieździe (E) na
3.
interfejsie.
52
D
E
B
C
W tej chwili możliwe będzie ponowne zasilanie centrali.
l
W celu uzyskania dodatkowych informacji należy się
zapoznać z instrukcjami podłączonych urządzeń.

9.7 LOOP DETECTOR

Centrala zawiera dwa wejścia do połączenia wykrywaczy mas
metalowych z pętami indukcyjnymi (na przykład Lp21, Lp22).
Działanie tych wejść można zaprogramować za pomocą centrali
(zob. rozdział "PROGRAMOWANIE").
9.7.1 Pętle indukcyjne
Poniżej zamieszczono ostrzeżenia i instrukcje w zakresie wykonania
pętli indukcyjnych, które należy podłączyć do czujnika. Należy się
zapoznać z instrukcją obsługi czujnika z pętlami indukcyjnymi.
A
