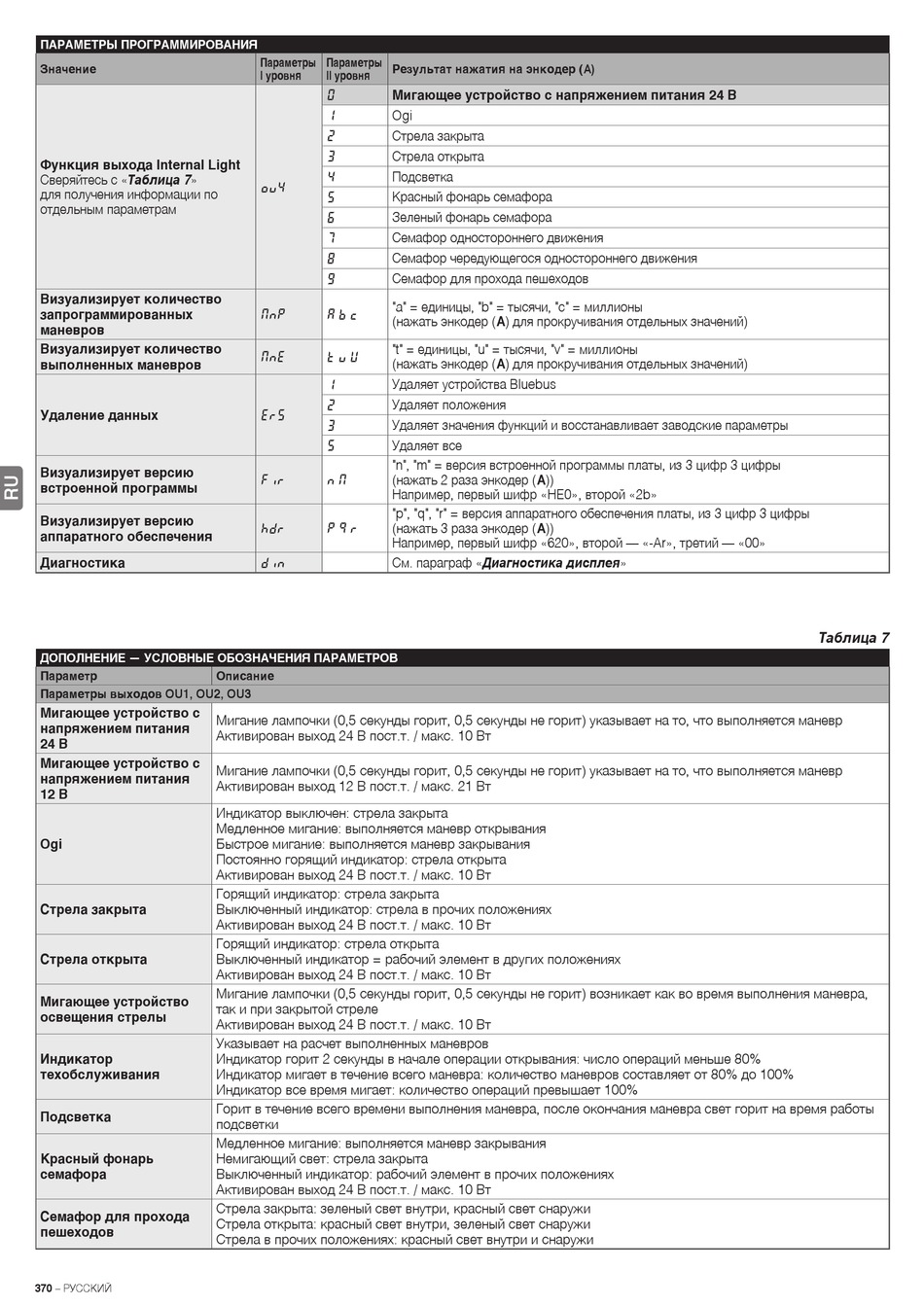

ПАРАМЕТРЫ ПРОГРАММИРОВАНИЯ
Значение
Функция выхода Internal Light
Сверяйтесь с «Таблица 7»
для получения информации по
отдельным параметрам
Визуализирует количество
запрограммированных
маневров
Визуализирует количество
выполненных маневров
Удаление данных
Визуализирует версию
встроенной программы
Визуализирует версию
аппаратного обеспечения
Диагностика
ДОПОЛНЕНИЕ — УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПАРАМЕТРОВ
Параметр
Параметры выходов OU1, OU2, OU3
Мигающее устройство с
напряжением питания
24 В
Мигающее устройство с
напряжением питания
12 В
Ogi
Стрела закрыта
Стрела открыта
Мигающее устройство
освещения стрелы
Индикатор
техобслуживания
Подсветка
Красный фонарь
семафора
Семафор для прохода
пешеходов
370 – РУССКИЙ
Параметры Параметры
I уровня II уровня
0
1
2
3
4
O U 4
5
6
7
8
9
M n P a b c
M n E t u v
1
2
E r S
3
5
F i r n m
H d r p q r
d i n
Описание
Мигание лампочки (0,5 секунды горит, 0,5 секунды не горит) указывает на то, что выполняется маневр
Активирован выход 24 В пост.т. / макс. 10 Вт
Мигание лампочки (0,5 секунды горит, 0,5 секунды не горит) указывает на то, что выполняется маневр
Активирован выход 12 В пост.т. / макс. 21 Вт
Индикатор выключен: стрела закрыта
Медленное мигание: выполняется маневр открывания
Быстрое мигание: выполняется маневр закрывания
Постоянно горящий индикатор: стрела открыта
Активирован выход 24 В пост.т. / макс. 10 Вт
Горящий индикатор: стрела закрыта
Выключенный индикатор: стрела в прочих положениях
Активирован выход 24 В пост.т. / макс. 10 Вт
Горящий индикатор: стрела открыта
Выключенный индикатор = рабочий элемент в других положениях
Активирован выход 24 В пост.т. / макс. 10 Вт
Мигание лампочки (0,5 секунды горит, 0,5 секунды не горит) возникает как во время выполнения маневра,
так и при закрытой стреле
Активирован выход 24 В пост.т. / макс. 10 Вт
Указывает на расчет выполненных маневров
Индикатор горит 2 секунды в начале операции открывания: число операций меньше 80%
Индикатор мигает в течение всего маневра: количество маневров составляет от 80% до 100%
Индикатор все время мигает: количество операций превышает 100%
Горит в течение всего времени выполнения маневра, после окончания маневра свет горит на время работы
подсветки
Медленное мигание: выполняется маневр закрывания
Немигающий свет: стрела закрыта
Выключенный индикатор: рабочий элемент в прочих положениях
Активирован выход 24 В пост.т. / макс. 10 Вт
Стрела закрыта: зеленый свет внутри, красный свет снаружи
Стрела открыта: красный свет внутри, зеленый свет снаружи
Стрела в прочих положениях: красный свет внутри и снаружи
Результат нажатия на энкодер (A)
Мигающее устройство с напряжением питания 24 В
Ogi
Стрела закрыта
Стрела открыта
Подсветка
Красный фонарь семафора
Зеленый фонарь семафора
Семафор одностороннего движения
Семафор чередующегося одностороннего движения
Семафор для прохода пешеходов
"a" = единицы, "b" = тысячи, "c" = миллионы
(нажать энкодер (A) для прокручивания отдельных значений)
"t" = единицы, "u" = тысячи, "v" = миллионы
(нажать энкодер (A) для прокручивания отдельных значений)
Удаляет устройства Bluebus
Удаляет положения
Удаляет значения функций и восстанавливает заводские параметры
Удаляет все
"n", "m" = версия встроенной программы платы, из 3 цифр 3 цифры
(нажать 2 раза энкодер (A))
Например, первый шифр «HE0», второй «2b»
"p", "q", "r" = версия аппаратного обеспечения платы, из 3 цифр 3 цифры
(нажать 3 раза энкодер (A))
Например, первый шифр «620», второй — «-Ar», третий — «00»
См. параграф «Диагностика дисплея»
Таблица 7
