4.2 SCHEMAT I OPIS POŁĄCZEŃ

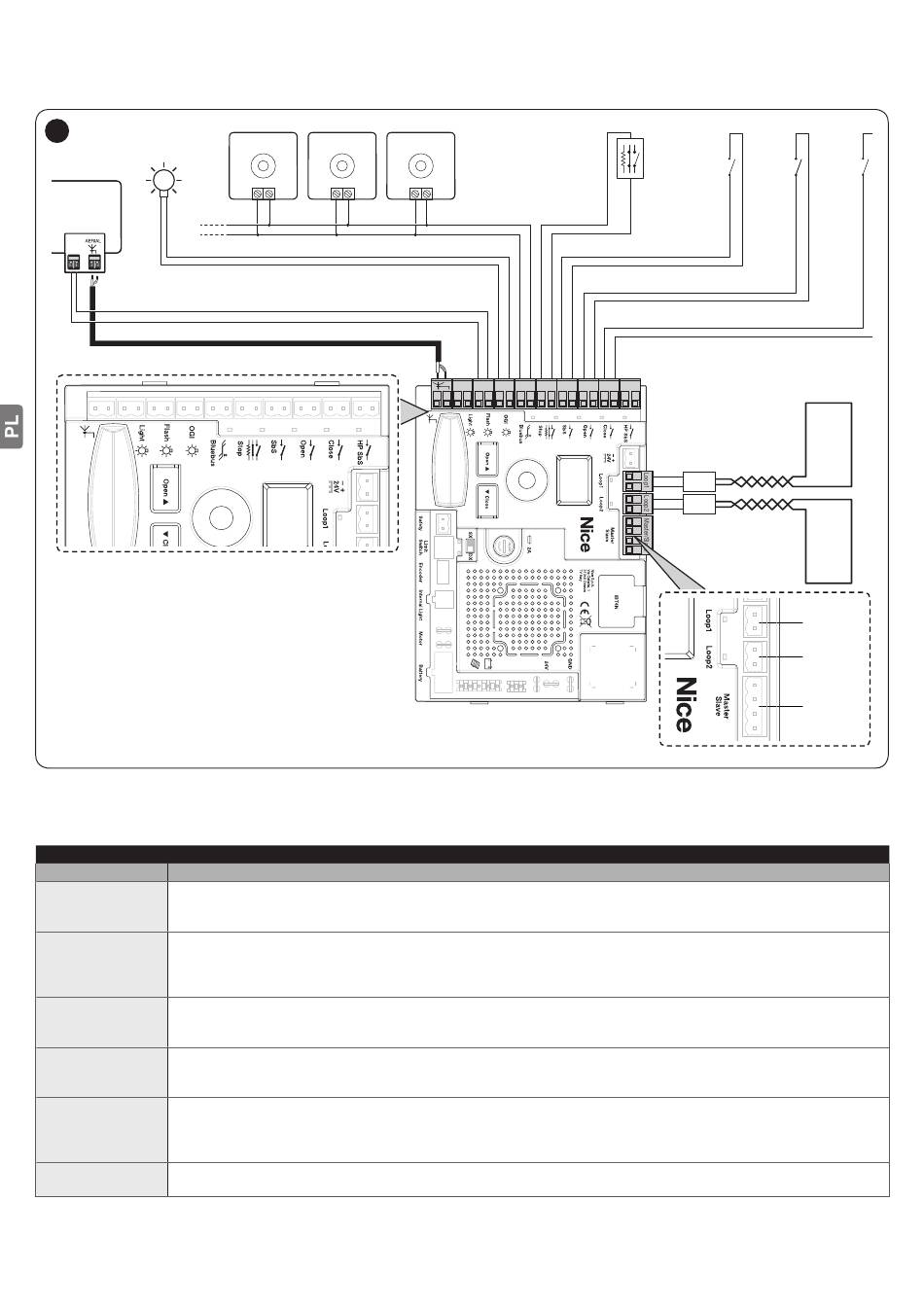

4.2.1 Schemat połączeń
34
OGI
24V 4W
FLASH
4.2.2 Opis połączeń
POŁĄCZENIA ELEKTRYCZNE
Zaciski Opis
Wyjście dla lampy ostrzegawczej „Świateł ramienia"; można podłączyć urządzenia sygnalizacyjne 24V / maks. 10W.
LIGHT Wyjście można zaprogramować również dla innych funkcji (zob. rozdział „PROGRAMOWANIE") lub ponownie
skonfigurować za pomocą programatora Oview.
Wyjście dla lampy ostrzegawczej; można podłączyć żarówki 12V / maks. 21W albo lampę ostrzegawczą Nice LUCY
B, MLB lub MLBT.
FLASH
Wyjście można zaprogramować również dla innych funkcji (zob. rozdział „PROGRAMOWANIE") lub ponownie
skonfigurować za pomocą programatora Oview.
Wyjście „Kontrolki otwartego ramienia"; można podłączyć lampę sygnalizacyjną 24V o mocy maks. 10W.
OGI Wyjście można zaprogramować również dla innych funkcji (zob. rozdział „PROGRAMOWANIE") lub ponownie
skonfigurować za pomocą programatora Oview.
Do tego zacisku można podłączyć kompatybilne urządzenia. Wszystkie są łączone równolegle tylko dwoma
przewodami, którymi są zasilane, i którymi wysyłają sygnały do centrali.
BLUEBUS
Pozostałe informacje dotyczące BlueBUS znajdują się w punkcie „BlueBUS".
Wejście dla urządzeń, których zadziałanie powoduje natychmiastowe zatrzymanie wykonywanego manewru i krótkie
odwrócenie ruchu. Stosując odpowiednie połączenia, możliwe jest podłączenie styków „Normalnie zamkniętych",
STOP
„Normalnie otwartych" lub urządzenia o stałym oporze.
Dodatkowe informacje dotyczące STOP znajdują się w punkcie „Wejście STOP".
Wejście dla urządzeń, które sterują ruchem w trybie Krok po Kroku; można tu podłączyć styki typu „Normalnie
SbS
Otwarty".
310 – POLSKI
EPMB/EPLB TX
Bluebus Bluebus Bluebus
RX
Light Flash OGI Bluebus Stop SbS Open Close HPSbS
NO
NC
NO NO NO
8K2
LOOP1
D1
D2
LOOP2
LOOP 1
LOOP 2
MASTER
SLAVE
NO
Tabela 4
