4.2 SCHEMA EN BESCHRIJVING VAN DE AANSLUITINGEN

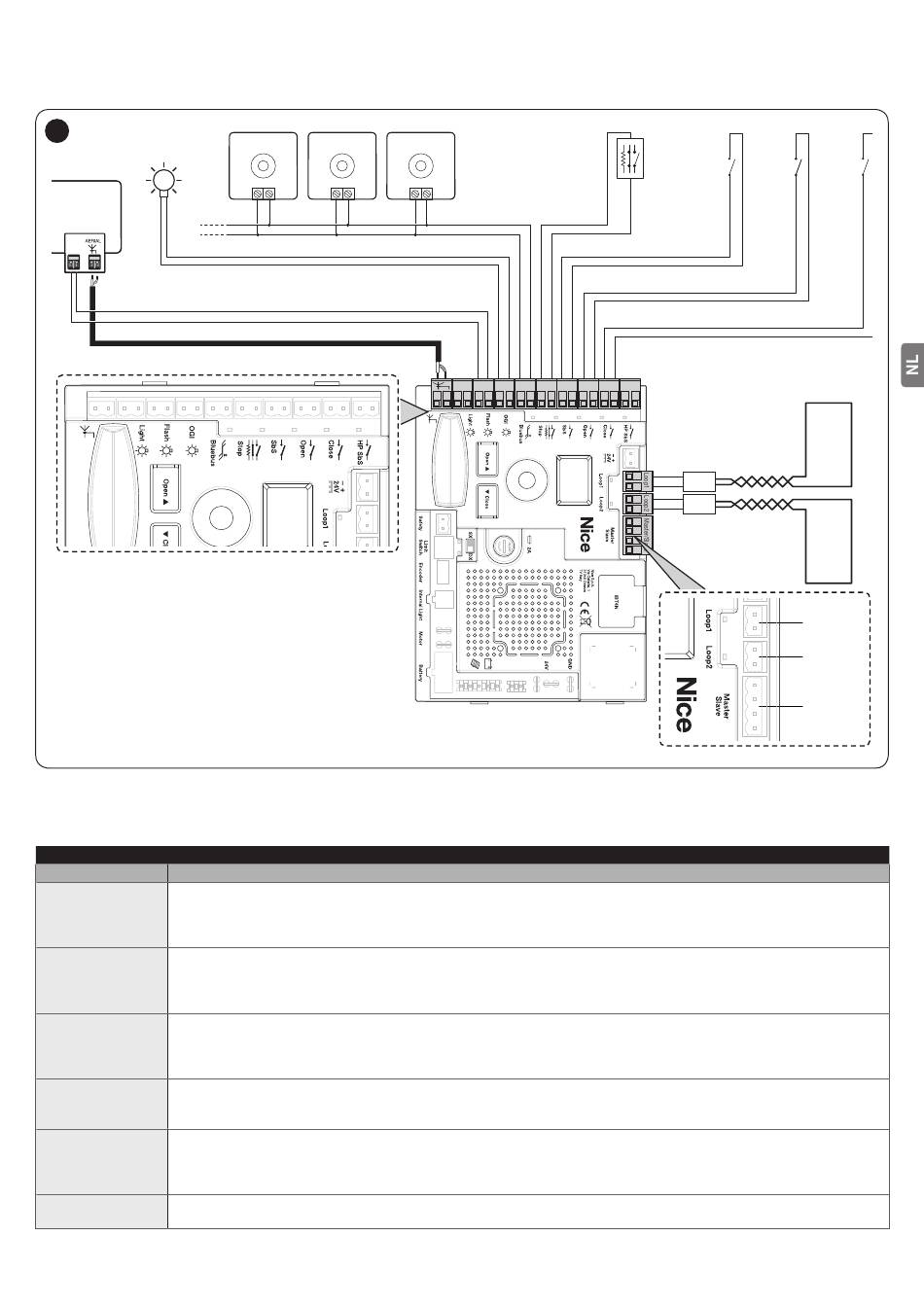

4.2.1 Aansluitschema

34
OGI
24V 4W
FLASH

4.2.2 Beschrijving van de aansluitingen

ELEKTRISCHE AANSLUITINGEN
Klemmen Beschrijving
Uitgang voor knipperlicht "Lichten slagboom"; het is mogelijk signaleringsinrichtingen aan te sluiten van 24V maximaal
10W.
LIGHT
Deze kan ook voor andere functies worden geprogrammeerd (zie hoofdstuk "PROGRAMMERING") of hergeconfigureerd
m.b.v. de oview programmeereenheid.
Uitgang voor knipperlicht; het is mogelijk lampen van 12V max 21W aan te sluiten, of een knipperlicht Nice LUCY B, MLB
of MLBT.
FLASH
Deze kan ook voor andere functies worden geprogrammeerd (zie hoofdstuk "PROGRAMMERING") of hergeconfigureerd
m.b.v. de oview programmeereenheid.
Uitgang "Controlelampje slagboom open"; het is mogelijk hierop een signaleringslamp van 24 V, maximaal 10W aan te
sluiten.
OGI
Deze kan ook voor andere functies worden geprogrammeerd (zie hoofdstuk "PROGRAMMERING") of hergeconfigureerd
m.b.v. de oview programmeereenheid.
Op deze klem kunnen compatibele inrichtingen worden aangesloten. Ze worden allemaal parallel aangesloten met slechts
twee draden waarlangs zowel de elektrische voeding als de communicatiesignalen lopen.
BLUEBUS
Meer informatie over BlueBUS vindt u in paragraaf "BlueBUS".
Ingang voor inrichtingen die door hun ingreep de onmiddellijke stop veroorzaken van de lopende manoeuvre, gevolgd
door een korte omkering. Door het uitvoeren van de juiste handelingen kunt u op de ingang STOP contacten van het type
STOP
"Normaal gesloten", "Normaal open" of inrichtingen met een constante weerstand aansluiten.
Meer informatie over STOP vindt u in paragraaf "Ingang STOP".
Ingang voor inrichtingen die de beweging in de modus Stap-voor-Stap aansturen; het is mogelijk contacten van het type
SbS
"Normaal open" aan te sluiten.
EPMB/EPLB TX
Bluebus Bluebus Bluebus
RX
Light Flash OGI Bluebus Stop SbS Open Close HPSbS
NO
NC
NO NO NO
8K2
LOOP1
D1
D2
LOOP2
LOOP 1
LOOP 2
MASTER
SLAVE
NEDERLANDS – 261
NO
Tabel 4
