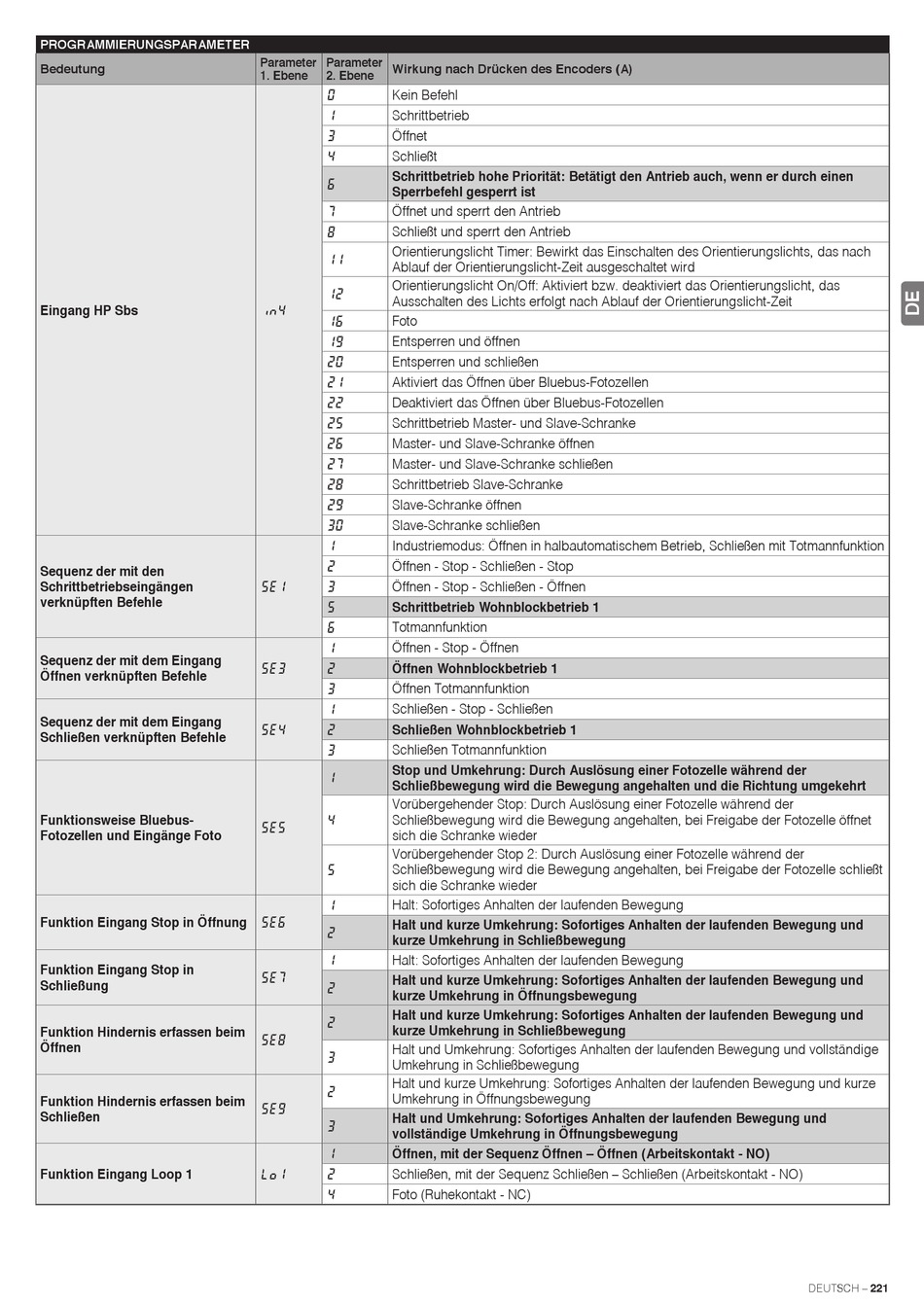

Nice M3BAR Installations- Und Bedienungsanleitung Seite 221

PROGRAMMIERUNGSPARAMETER
Bedeutung
Eingang HP Sbs
Sequenz der mit den
Schrittbetriebseingängen
verknüpften Befehle
Sequenz der mit dem Eingang
Öffnen verknüpften Befehle
Sequenz der mit dem Eingang
Schließen verknüpften Befehle
Funktionsweise Bluebus-
Fotozellen und Eingänge Foto
Funktion Eingang Stop in Öffnung
Funktion Eingang Stop in
Schließung
Funktion Hindernis erfassen beim
Öffnen
Funktion Hindernis erfassen beim
Schließen
Funktion Eingang Loop 1
Parameter Parameter
Wirkung nach Drücken des Encoders (A)
1. Ebene 2. Ebene
Kein Befehl
0
Schrittbetrieb
1
Öffnet
3
Schließt
4
Schrittbetrieb hohe Priorität: Betätigt den Antrieb auch, wenn er durch einen
6
Sperrbefehl gesperrt ist
Öffnet und sperrt den Antrieb
7
Schließt und sperrt den Antrieb
8
Orientierungslicht Timer: Bewirkt das Einschalten des Orientierungslichts, das nach
1 1
Ablauf der Orientierungslicht-Zeit ausgeschaltet wird
Orientierungslicht On/Off: Aktiviert bzw. deaktiviert das Orientierungslicht, das
1 2
Ausschalten des Lichts erfolgt nach Ablauf der Orientierungslicht-Zeit
I n 4
Foto
1 6
Entsperren und öffnen
1 9
Entsperren und schließen
2 0
Aktiviert das Öffnen über Bluebus-Fotozellen
2 1
Deaktiviert das Öffnen über Bluebus-Fotozellen
2 2
Schrittbetrieb Master- und Slave-Schranke
2 5
Master- und Slave-Schranke öffnen
2 6
Master- und Slave-Schranke schließen
2 7
Schrittbetrieb Slave-Schranke
2 8
Slave-Schranke öffnen
2 9
Slave-Schranke schließen
3 0
Industriemodus: Öffnen in halbautomatischem Betrieb, Schließen mit Totmannfunktion
1
Öffnen - Stop - Schließen - Stop
2
Öffnen - Stop - Schließen - Öffnen
S E 1 3
Schrittbetrieb Wohnblockbetrieb 1
5
Totmannfunktion
6
Öffnen - Stop - Öffnen
1
Öffnen Wohnblockbetrieb 1
S E 3 2
Öffnen Totmannfunktion
3
Schließen - Stop - Schließen
1
Schließen Wohnblockbetrieb 1
S E 4 2
Schließen Totmannfunktion
3
Stop und Umkehrung: Durch Auslösung einer Fotozelle während der
1
Schließbewegung wird die Bewegung angehalten und die Richtung umgekehrt
Vorübergehender Stop: Durch Auslösung einer Fotozelle während der
Schließbewegung wird die Bewegung angehalten, bei Freigabe der Fotozelle öffnet
4
S E 5
sich die Schranke wieder
Vorübergehender Stop 2: Durch Auslösung einer Fotozelle während der
Schließbewegung wird die Bewegung angehalten, bei Freigabe der Fotozelle schließt
5
sich die Schranke wieder
Halt: Sofortiges Anhalten der laufenden Bewegung
1
Halt und kurze Umkehrung: Sofortiges Anhalten der laufenden Bewegung und
S E 6
2
kurze Umkehrung in Schließbewegung
Halt: Sofortiges Anhalten der laufenden Bewegung
1
Halt und kurze Umkehrung: Sofortiges Anhalten der laufenden Bewegung und
S E 7
2
kurze Umkehrung in Öffnungsbewegung
Halt und kurze Umkehrung: Sofortiges Anhalten der laufenden Bewegung und
2
kurze Umkehrung in Schließbewegung
S E 8
Halt und Umkehrung: Sofortiges Anhalten der laufenden Bewegung und vollständige
3
Umkehrung in Schließbewegung
Halt und kurze Umkehrung: Sofortiges Anhalten der laufenden Bewegung und kurze
2
Umkehrung in Öffnungsbewegung
S E 9
Halt und Umkehrung: Sofortiges Anhalten der laufenden Bewegung und
3
vollständige Umkehrung in Öffnungsbewegung
Öffnen, mit der Sequenz Öffnen – Öffnen (Arbeitskontakt - NO)
1
Schließen, mit der Sequenz Schließen – Schließen (Arbeitskontakt - NO)
L O 1 2
Foto (Ruhekontakt - NC)
4
DEUTSCH – 221
