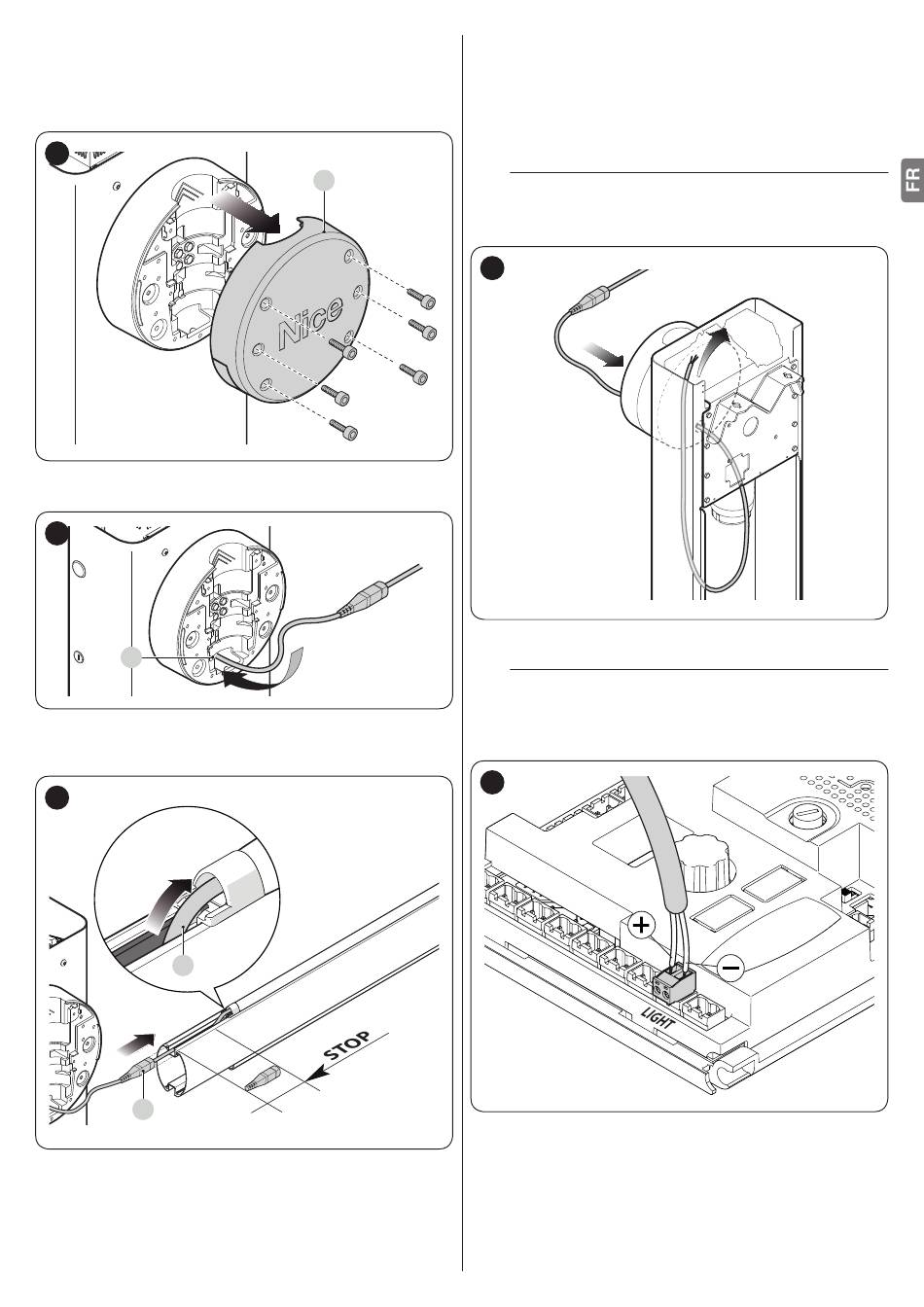

9.9 RACCORDEMENT DES ÉCLAIRAGES DE LA
LISSE (ACCESSOIRES OPTIONNELS)
Pour effectuer l'installation :
placer la lisse en position verticale
1.
dévisser les 6 vis qui fixent le couvercle de la lisse (A)
2.
57
enlever momentanément la lisse
3.
4. insérer le serre-câble par le trou (B) tout juste prédisposé
58
B
brancher le câble d'éclairage (C) à l'intérieur des
5.
amortisseurs de chocs en caoutchouc, le cas échéant
utiliser une sonde pour faciliter l'opération
59
C
C
6.
7.
A
a
60
8.
m
61
si nécessaire, raccourcir la longueur du câble d'éclairage
en effectuant la coupe dans seulement dans l'un des
points indiqués par un signe spécial. Après la coupe, il
faut déplacer le bouchon présent sur l'extrémité coupée
pour fermer la nouvelle extrémité
insérer le câble de câblage à travers le trou présent sur
le support de la lisse, puis à travers le trou présent sur
l'armoire
laisser un peu plus de câble à l'intérieur du support
de la lisse, de manière à permettre la rotation de la
lisse sans provoquer de tension sur le câble.
connecter le câble de l'éclairage à la borne « LIGHT » sur
la centrale de commande
la sortie « LIGHT » présente une polarité : si les
éclairages ne s'allument pas, comme prévu par la
programmation, il faut inverser les câbles connectés
à la borne.
FRANÇAIS – 139
