effettuare la colata di calcestruzzo e, prima che inizi la
4.
presa, posizionare la piastra di fondazione a filo della su-
perficie, parallela all'asta e perfettamente in bolla
5. attendere la completa presa del calcestruzzo; in genere,
almeno due settimane
togliere i quattro dadi e rondelle superiori (B) delle zanche
6.
aprire l'armadio dell'alzabarriera ("Figura 8")
7.
8. posizionare correttamente l'alzabarriera e bloccarla con
gli appositi dadi e ron delle appena rimossi ("Figura 17").

3.8 INSTALLAZIONE DELL'ASTA

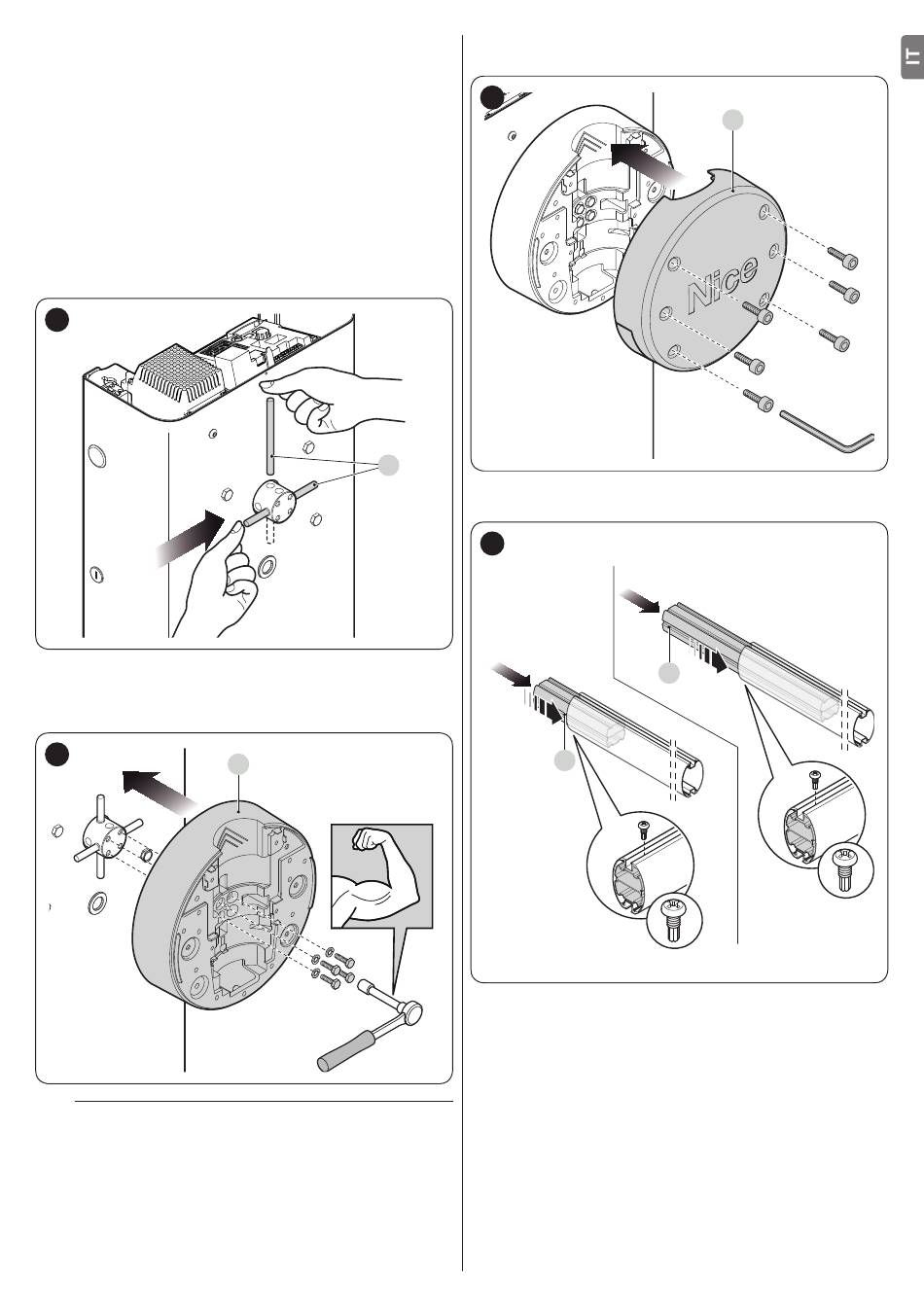

Per il montaggio dell'asta all'alzabarriera, procedere come se-
gue:
inserire le due spine (A) nelle apposite sedi presenti
1.
sull'albero motore d'uscita
19
2. posizionare il supporto (B) sull'albero motore d'uscita,
orientandolo in posizione di "asta verticale"
fissarlo con le apposite viti e rondelle grower aperte; av-
3.
vitare con forza
20
m
Nelle aste formate da due pezzi, è obbligatorio fis-
sare all'alzabarriera il pezzo di asta più corto.
A
B
4. posizionare il coperchio (C) del supporto e fissarlo con le
6 viti in dotazione; lasciare le viti allentate
21
inserire l'innesto in alluminio (D) a un'estremità dell'asta
5.
più corta e bloccarlo con la vite in dotazione
22
M-BAR
D
C
L-BAR
D
