9.9 ANSCHLUSS SCHRANKENBAUM-LICHTER
(OPTIONALES ZUBEHÖR)

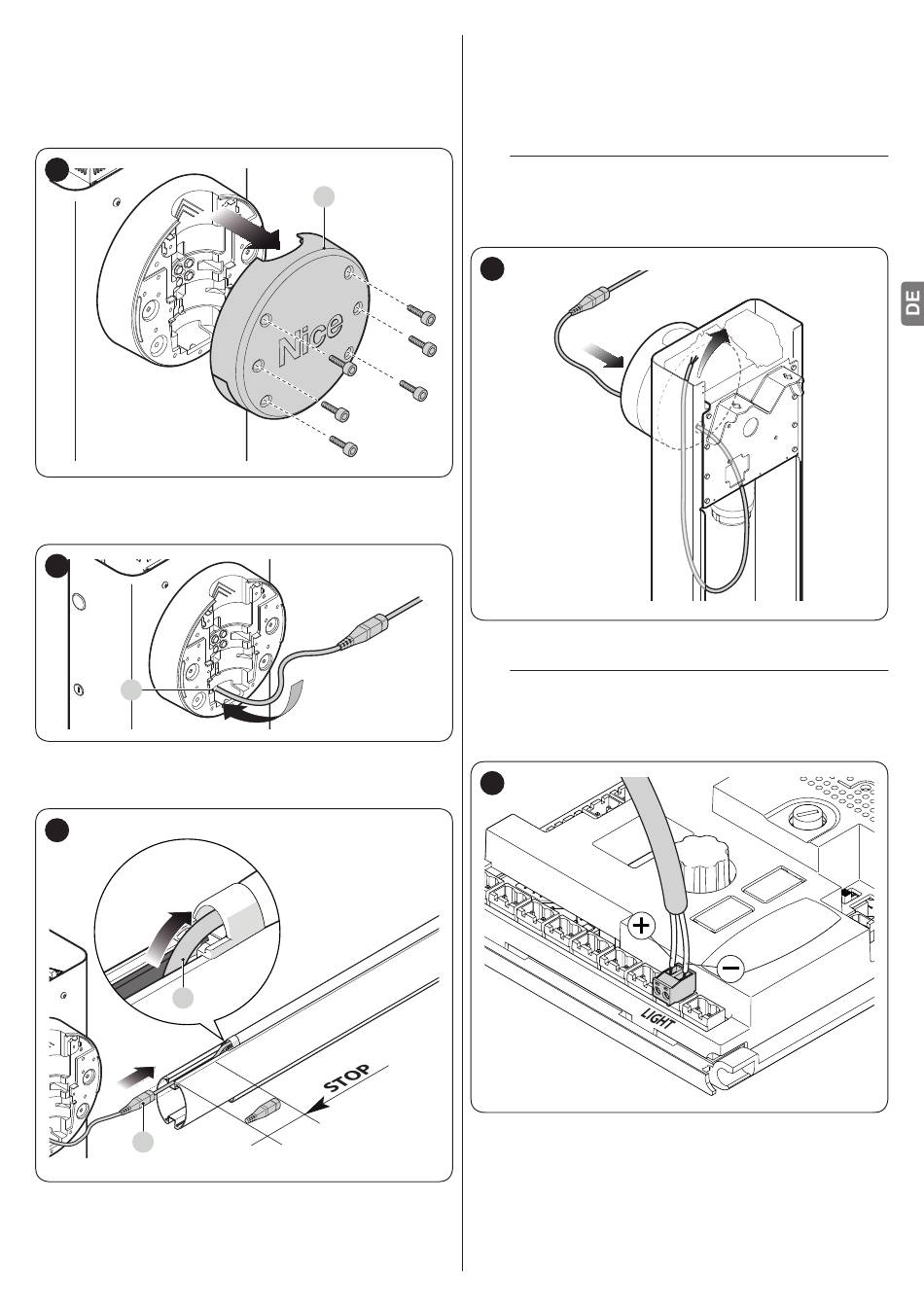

Zur Installation:
Schrankenbaum in senkrechte Position bringen
1.
6 Befestigungsschrauben der Schrankenbaumabdeckung
2.
(A) herausdrehen
57
3. Schrankenbaum vorübergehend entfernen
Kabeldurchführung durch die dafür vorgesehene Öffnung
4.
(B) einführen
58
B
Beleuchtungskabel (C) in den Gummipuffer einsetzen,
5.
gegebenenfalls zur Erleichterung des Vorgangs ein
kleines Werkzeug zu Hilfe nehmen
59
C
C
6.
7.
a
A
60
8.
m
61
Beleuchtungskabel bei Bedarf kürzen, jedoch nur an
den entsprechend gekennzeichneten Stellen. Nach dem
Schnitt ist der Stopfen am abgeschnittenen Ende zu
versetzen, um das neue Ende zu schließen
Anschlusskabel zuerst
Schrankenbaumhalter und dann durch die Öffnung im
Gehäuse führen
Etwas mehr Kabel
Schrankenbaumhalters belassen, so dass die
Drehung des Schrankenbaums keinen Zug auf das
Kabel bewirkt.
Beleuchtungskabel an die Klemme „LIGHT" an der
Steuereinheit anschließen
Der Ausgang „LIGHT" weist eine Polarität auf:
Wenn die Lichter nicht gemäß Programmierung
eingeschaltet werden, Kabel an der Klemme
vertauschen.
durch die Öffnung
im Innern des
DEUTSCH – 237
