ELEKTRISCHE AANSLUITINGEN
Klemmen Beschrijving
Ingang voor inrichtingen die alleen de opening aansturen; het is mogelijk contacten van het type "Normaal open" aan te
OPEN
sluiten.
Ingang voor inrichtingen die alleen de sluiting aansturen; het is mogelijk contacten van het type "Normaal open" aan te
CLOSE
sluiten.
ingang voor inrichtingen die de beweging besturen in Stap-voor-stap modus hoge prioriteit en die de automatisering ook
bewegen als die zich in een blokkeringsstatus bevindt; het is mogelijk contacten aan te sluiten van het type "Normaal
HP Sbs
Open".
Ingang voor aansluiting van de antenne voor de radio-ontvanger; de antenne is ingebouwd op de knipperlichten Nice
ANTENNA
LUCY B, MLB, MLBT.
Uitgang die wordt gebruikt om de kaart van het ledknipperlicht aan te sluiten (XBA7) of de kaart voor het ledverkeerslicht
(XBA8). Bovendien worden de diagnostiekknipperingen uitgevoerd.
INTERNAL LIGHT
Kan worden geprogrammeerd, zie hoofdstuk "PROGRAMMERING".
Ingang van het type "Normaal Open" om een detector voor metaalmassa's D1 aan te sluiten.
De werkwijzen die op de ingang gekoppeld worden, kunnen worden gewijzigd m.b.v. de programmeereenheid van de
LOOP1
centrale (zie paragraaf "Loop detector").
Ingang van het type "Normaal Open" om een detector voor metaalmassa's D2 aan te sluiten.
De werkwijzen die op de ingang gekoppeld worden, kunnen worden gewijzigd m.b.v. de programmeereenheid van de
LOOP2
centrale (zie paragraaf "Loop detector").
Ingang voor de aansluiting van twee barrières in modus Master-Slave (zie paragraaf "Reductiemotor in SLAVE-modus").
MASTER-SLAVE
Ingang van het type "Normaal Gesloten" voor de aansluiting van het contact "Draaislagboom" (optioneel accessoire).
SAFETY
a
Als de programmering van de uitgangen wordt gewijzigd, dient u te controleren of de aangesloten inrichting overeenkomt
met het gekozen type spanning.
5

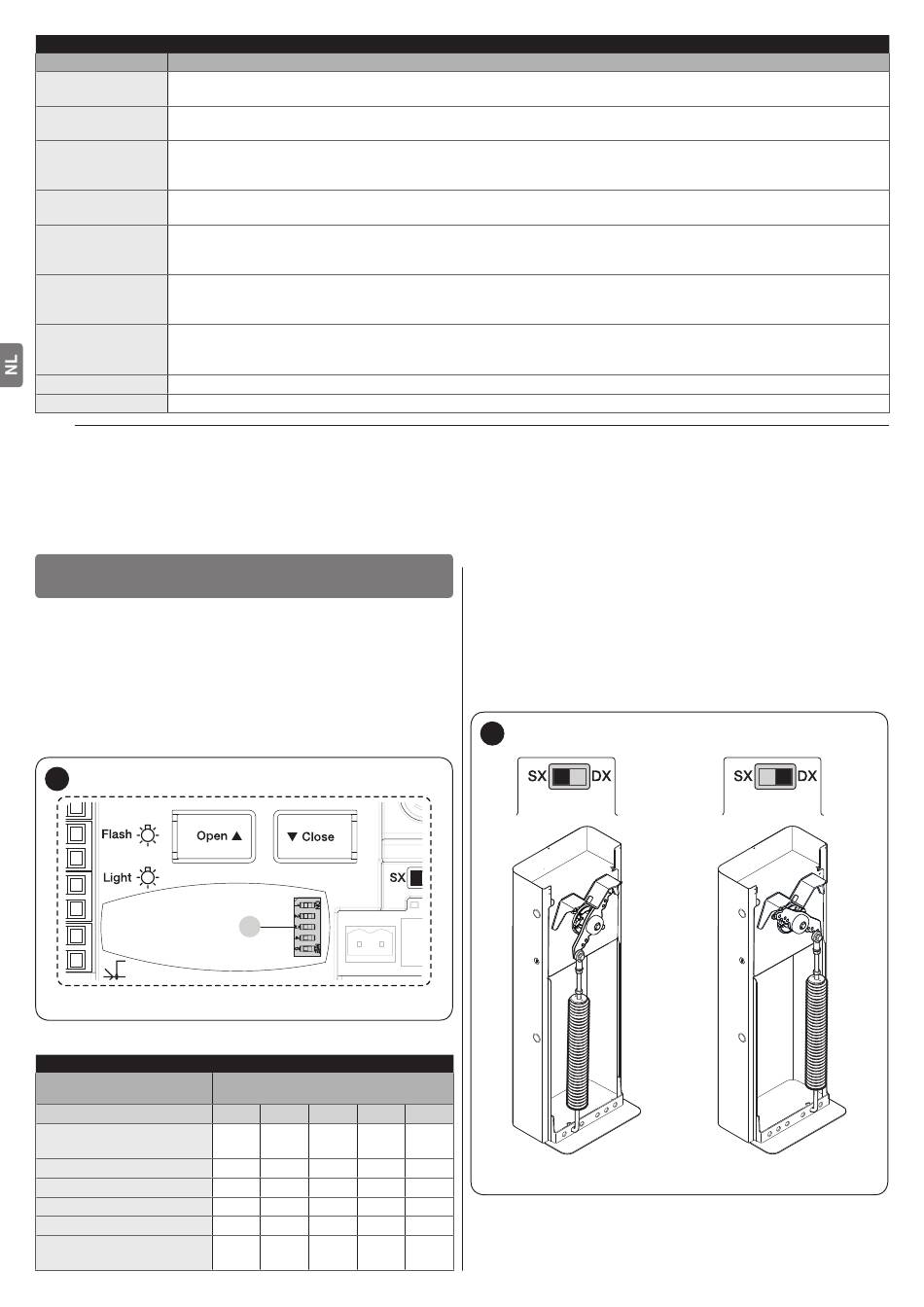

EINDCONTROLES EN START

5 EINDCONTROLES EN START
5.1 SELECTIE VAN HET TYPE BARRIÈRE
Op de besturingseenheid, in de zitting van de OXI-ontvanger,
is een reeks dip-switches (A) aanwezig waarmee het type
barrière kan worden vastgesteld die gekoppeld is aan de
besturingseenheid. De configuratie van de dip-switches
wordt in de fabriek ingesteld en de betekenis staat vermeld in
onderstaande tabel.
35
SELECTIE VAN HET TYPE BARRIÈRE
Betekenis van de
configuratie
Configuratie niet
toegestaan
Installatie M3BAR
Installatie M5BAR
Installatie M7BAR
Installatie L9BAR
Configuratie niet
toegestaan
262 – NEDERLANDS
A
Configuratie
Dip 1 Dip 2 Dip 3 Dip 4
OFF OFF OFF OFF
ON OFF OFF OFF
OFF ON OFF OFF
OFF OFF ON OFF
OFF OFF OFF ON
OFF OFF OFF OFF

5.2 KEUZE VAN DE RICHTING

Afhankelijk van de positie waarin de reductiemotor is gemonteerd
dient u de richting voor de openingsmanoeuvre te kiezen.
Stel de omschakelknop als volgt in:
– zet hem op rechts als de veer is vastgehaakt aan de rechterkant
van de balanceerhefboom (fabrieksinstellingen)
– zet hem op links als de veer is vastgehaakt aan de linkerkant
van de balanceerhefboom
36
Tabel 5
Dip 5
OFF
OFF
OFF
OFF
OFF
OFF
