3.7 INSTALLATION DE L'OPÉRATEUR
a
Une installation incorrecte peut causer de graves
blessures aux personnes qui effectuent le travail et
à celles qui utiliseront le produit.
Avant de commencer l'assemblage de l'automatisme,
faire les contrôles préliminaires décrits aux
paragraphes « Vérifications préliminaires avant
l'installation » et « Limites d'utilisation du produit ».

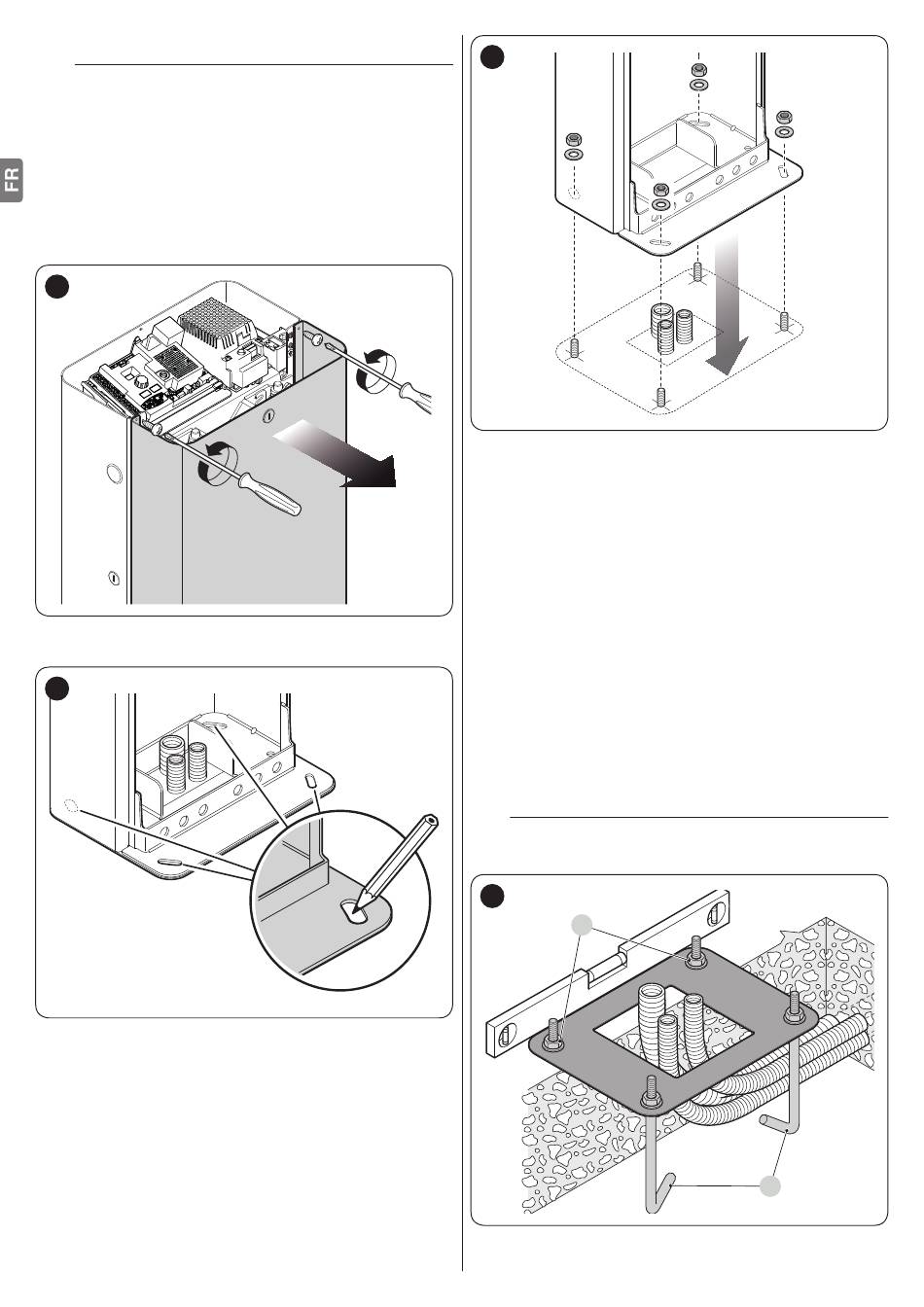

S'il existe une surface d'appui :
ouvrir l'armoire de la barrière
1.
15
2. poser la barrière sur la surface de fixation et marquer les
points où seront fixés les orifices
16
déplacer la barrière et percer la surface dans les points
3.
tout juste marqués
introduire 4 chevilles à expansion, non fournies
4.
placer la barrière correctement et la bloquer avec les
5.
écrous et rondelles prévus à cet effet mais non fournis.
108 – FRANÇAIS
17
Si la surface d'appui n'existe pas :
creuser des fondations pour accueillir le radier
1.
Note La surface de fixation doit être parfaitement plane et
lisse. Si la surface est en béton, ce dernier doit avoir une
épaisseur d'au moins 0,15 m et doit être suffisamment
renforcé par des cages en fer. Le volume du béton
doit être supérieur à 0,2 m
correspond à 0,8 m
d'environ 0,9 m par côté). La fixation sur béton peut être
exécutée à l'aide de 4 chevilles à expansion, équipées
de vis 12 MA, qui peuvent supporter une charge de
traction d'au moins 400 kg. Si la surface de fixation
est en matériau différent, il faut évaluer la consistance
et vérifier que les quatre points de fixation peuvent
supporter une charge d'au moins 1000 kg. Utiliser les
vis à 12 MA pour la fixation.
prédisposer les gaines pour le passage des câbles
2.
électriques
sur le radier, fixer les quatre pattes (A), en plaçant sur
3.
chacune un écrou et une rondelle (fournis) sur le dessus
et le dessous du radier
m
L'écrou inférieur doit être vissé jusqu'à la fin du
filetage.
18
B
(une épaisseur de 0,25 m
3
, qui est égal à une base carrée
2
A
