2.1 WYKAZ CZĘŚCI WCHODZĄCYCH W SKŁAD
PRODUKTU

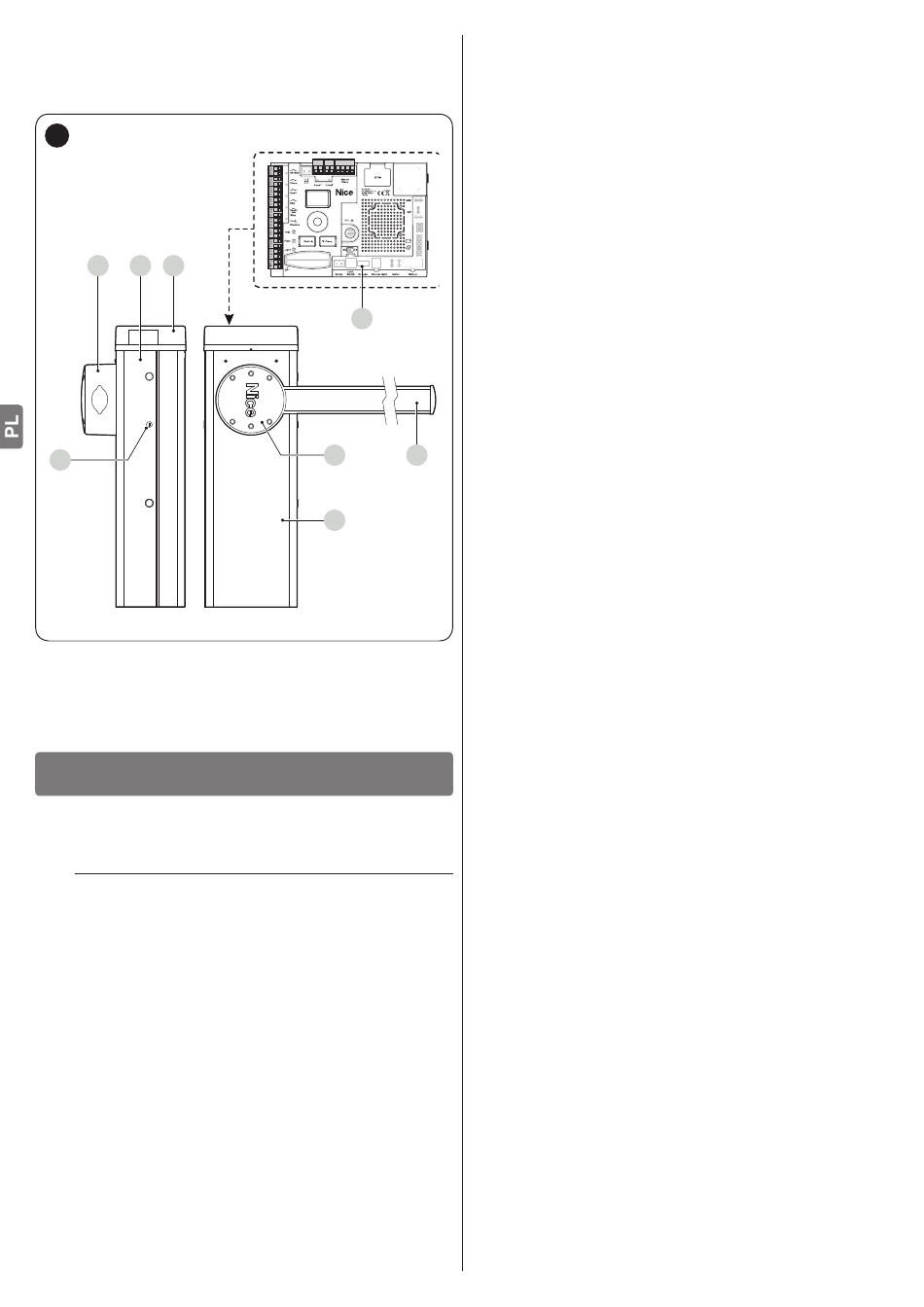

Na „Rysunku 1" przedstawiono główne części, z których
zbudowane jest urządzenie M/L-BAR.
1
A B C
F
Wspornik ramienia
A
Obudowa motoreduktora
B
Pokrywa
C
Centrala elektroniczna sterująca i kontrolna
D
Ramię
E
Klucz odblokowujący/blokujący
F
3
MONTAŻ
3 MONTAŻ
3.1 KONTROLE WSTĘPNE DO WYKONANIA
PRZED MONTAŻEM
a
Instalacja urządzenia musi być wykonana przez
wykwalifikowany personel, zgodnie z przepisami,
normami i uregulowaniami prawnymi, oraz według
niniejszej instrukcji.
Przed przystąpieniem do montażu urządzenia należy:
– sprawdzić stan dostawy
– upewnić się, że wszystkie materiały, z których będzie się korzystać,
są w doskonałym stanie i są odpowiednie do przewidzianego
użycia
– upewnić się, że możliwe jest przestrzeganie wszystkich
ograniczeń dotyczących użytkowania wskazanych w punkcie „
Ograniczenia w użytkowaniu"
– upewnić się, że wybrane miejsce montażu jest odpowiednie
pod kątem całkowitych wymiarów gabarytowych produktu (zob.
"Rysunek 3")
298 – POLSKI
– upewnić się, że powierzchnia, na której ma być zainstalowany
szlaban jest solidna i gwarantuje stabilne zamocowanie
– upewnić się, że miejsce, w którym ma zostać zamontowany
produkt nie może ulec podtopieniu; ewentualnie zamontować
produkt na odpowiedniej wysokości od podłoża
– upewnić się, że przestrzeń wokół szlabanu umożliwia łatwe i
bezpieczne wykonywanie manewrów ręcznych
– upewnić się, że na trajektorii ruchu ramienia nie znajdują się
przeszkody, które mogłyby uniemożliwiać manewry otwierania i
Loop1 Loop2 Master/Slave
zamykania
– upewnić się, że każde urządzenie, które ma być zainstalowane,
znajduje się w zabezpieczonym miejscu i jest chronione przed
przypadkowymi uderzeniami.
– sprawdzić, czy miejsca mocowania różnych urządzeń znajdują
się w miejscach zabezpieczonych przed uderzeniami i, czy
powierzchnie montażu są odpowiednio solidne
– nie zanurzać elementów automatyki w wodzie lub innych płynach
– nie umieszczać produktu w pobliżu płomieni lub źródeł ciepła, w
D
środowisku potencjalnie wybuchowym, szczególnie kwaśnym lub
słonym, ponieważ może to uszkodzić produkt i stać się powodem
nieprawidłowego działania albo spowodować zagrożenia
– podłączyć centralę do elektrycznej linii zasilania wyposażonej w
uziemienie
3.2 OGRANICZENIA W UŻYTKOWANIU
Przed przystąpieniem do montażu urządzenia należy:
A E
– upewnić się, że wszystkie wartości wskazane w rozdziale "
PARAMETRY TECHNICZNE" są zgodne z przewidzianym
użyciem
– upewnić się, że szacowana trwałość (zob. punkt „Trwałość
produktu") jest zgodna z przewidzianym użyciem
B
– upewnić się, że możliwe jest przestrzeganie wszystkich
ograniczeń, warunków i ostrzeżeń zawartych w niniejszej
instrukcji.
3.2.1 Trwałość produktu
Trwałość to średni czas użytkowania produktu. Trwałość urządzenia
zależy w dużym stopniu od wskaźnika trudności wykonywania
manewrów, czyli sumy wszystkich czynników wpływających na
zużycie produktu.
Aby oszacować trwałość automatyki, należy postąpić w opisany
poniżej sposób:
1.
2.
Trwałość wskazaną na wykresie można uzyskać tylko wtedy,
jeżeli jest skrupulatnie realizowany plan konserwacji, patrz
rozdział „KONSERWACJA URZĄDZENIA". Trwałość produktu
oszacowywana jest na podstawie obliczeń projektowych i wyników
testów wykonanych na prototypach. Będąc zatem tylko wartością
szacunkową, nie jest jednoznaczną gwarancją rzeczywistej
trwałości produktu.
Przykład obliczania trwałości: M5BAR z oparciem ruchomym,
prędkością na poziomie 3
W „Tabela 2" podano „wskaźniki trudności" dla tego typu instalacji:
10% („Oparcie ruchome"), 10% („Prędkość poziom 3").
Wskaźniki te należy zsumować, aby uzyskać całkowity wskaźnik
trudności, który w tym przypadku wynosi 20%. W oparciu o
uzyskaną wartość (20%) należy odszukać na poziomej osi wykresu
(„wskaźnik trudności") wartość odpowiadającą liczbie „cykli
manewrów", jaką produkt będzie w stanie wykonać w okresie jego
eksploatacji. Wartość ta wynosi około 550.000 cykli.
zsumować wartości pozycji z „Tabela 2" dotyczących
warunków występujących w instalacji
na wykresie przedstawionym na „Rysunku 2" poprowadzić
pionowo linię od wyznaczonej wartości aż do przecięcia
z krzywą. Od tego punktu wykreślić linię poziomą aż do
przecięcia z linią „cykli manewrów". Wyznaczona wartość to
szacowana trwałość Państwa produktu.
