CONEXIONES ELÉCTRICAS
4 CONEXIONES ELÉCTRICAS

4.1 CONTROLES PRELIMINARES

f
Todas las conexiones eléctricas deben realizarse
cuando no haya alimentación eléctrica de red y con
la batería de reserva desconectada (si la hay).
a
Las operaciones de conexión deben ser ejecutadas
por personal cualificado.
Para efectuar las conexiones eléctricas:

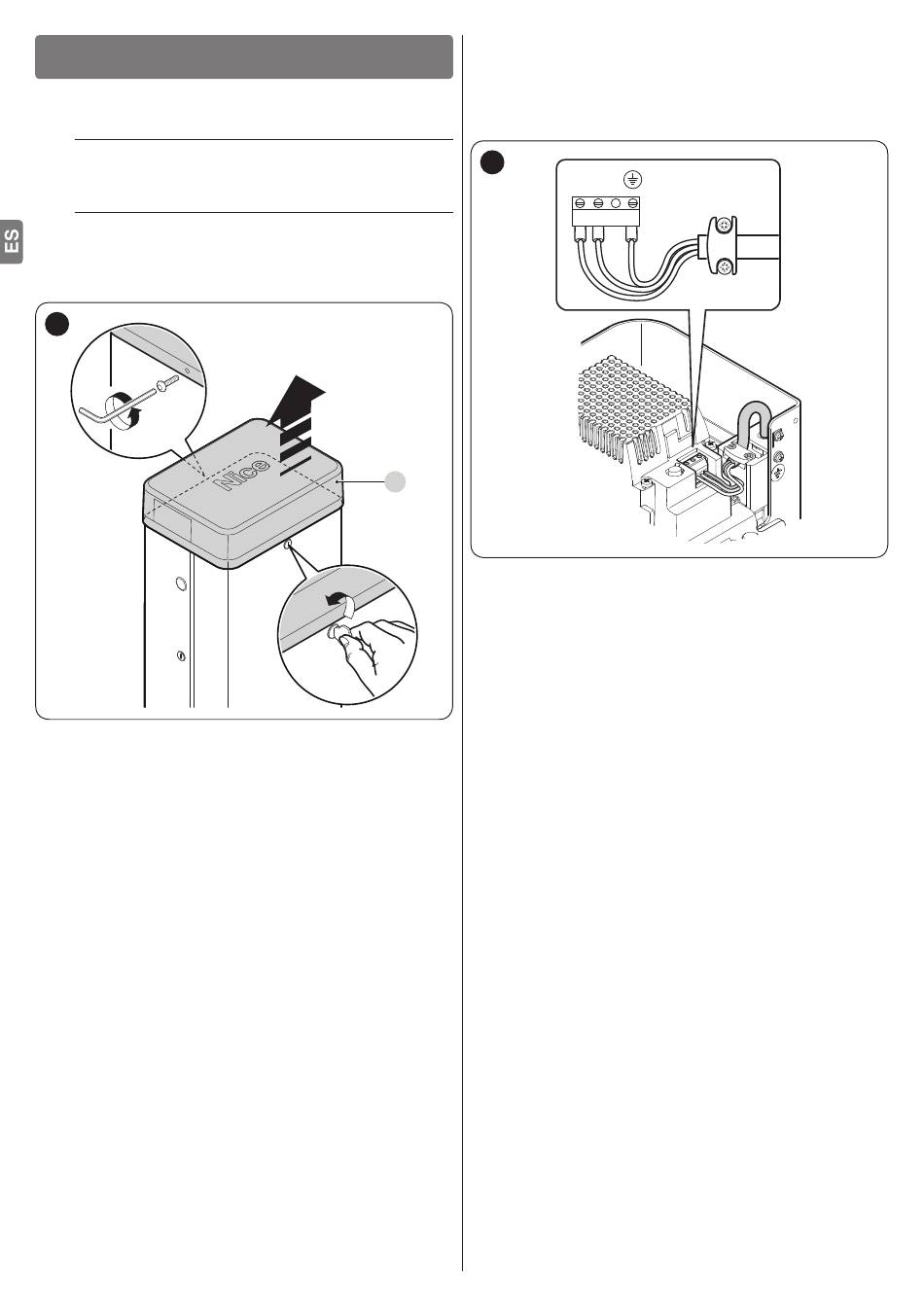

quitar la tapa superior (A) del elevador de barrera
1.
32
162 – ESPAÑOL
hacer pasar los cables eléctricos por el interior del
2.
elevador de barrera hacia el lado izquierdo, partiendo
desde la base hacia la central de mando
3. hacer pasar el cable de alimentación por el prensaestopas
y conectarlo al borne de 3 contactos con fusible
asegurar el prensaestopas apretando el tornillo
4.
33
A
5. realizar las conexiones del resto de los cables tomando
como referencia el esquema eléctrico de la "Figura 34".
Para mayor comodidad, los bornes son extraíbles.
L N
