ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Разъемы Описание
Вход для устройств, управляющих только открыванием; возможно подключение к нему нормально разомкнутых
OPEN
контактов.
Вход для устройств, управляющих только закрыванием; возможно подсоединение к нему нормально разомкнутых
CLOSE
контактов.
вход для устройств, которые управляют движением в Пошаговом режиме с высоким приоритетом и приводят
в движение систему автоматики даже в случае блокировки; к нему можно подключать контакты нормально
HP Sbs
разомкнутого типа (НР).
Вход для подключения антенны радиоприемника; антенна встроена в мигающие устройства Nice LUCY B, MLB,
ANTENNA
MLBT.
Выход, который используется для подключения платы светодиодного мигающего устройства (XBA7) или платы
светодиодного семафора (XBA8). Кроме того, здесь же выполняется диагностическое мигание.
INTERNAL LIGHT
Может быть запрограммирован, см главу «ПРОГРАММИРОВАНИЕ».
Вход нормально разомкнутого типа (НР) для подключения детектора металлических масс D1.
Режим функционирования данного входа может быть изменен с помощью программирующего устройства блока
LOOP1
управления (см. параграф «Шлейфовый детектор»).
Вход нормально разомкнутого типа (НР) для подключения детектора металлических масс D2.
Режим функционирования данного входа может быть изменен с помощью программирующего устройства блока
LOOP2
управления (см. параграф «Шлейфовый детектор»).
Вход для подключения двух шлагбаумов в режиме «Master-Slave» (см. параграф «Электропривод в режиме
MASTER-SLAVE
«SLAVE»»).
Вход для контактов нормально замкнутого типа (НЗ) для подключения контакта «Шарнирная штанга»
SAFETY
(опциональное оборудование).
a
При внесении изменений в программирование выходов убедитесь, что напряжение подключаемого устройства
соответствует типу выбранного напряжения.
5
ЗАКЛЮЧИТЕЛЬНАЯ ПРОВЕРКА И
ЗАПУСК
5 ЗАКЛЮЧИТЕЛЬНАЯ ПРОВЕРКА И ЗАПУСК

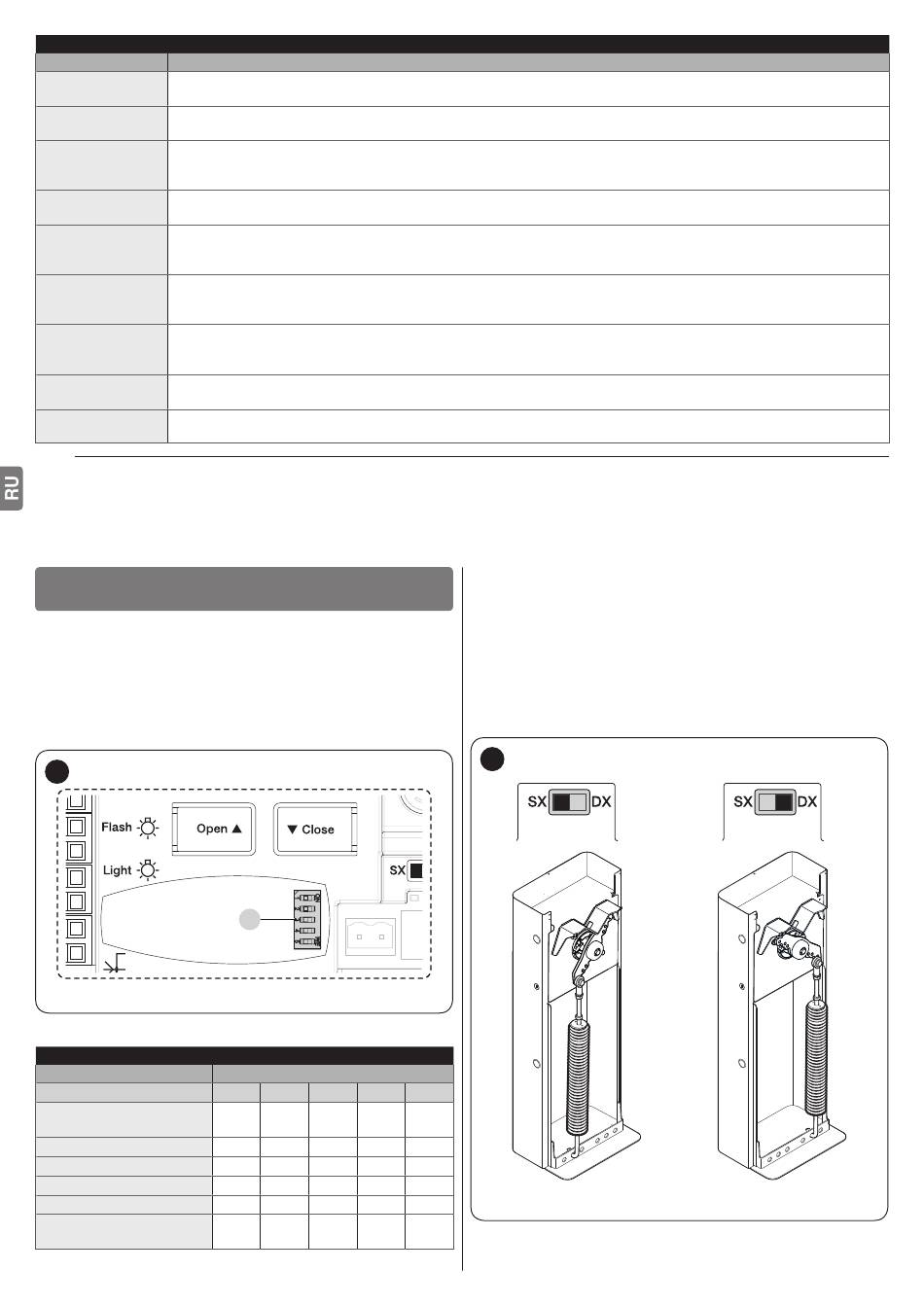

5.1 ВЫБОР ТИПА БАРЬЕРА
На блоке управления в гнезде приемника OXI установлен ряд
dip-переключателей (A), которые позволяют идентифицировать
тип барьера, сопоставленный данному блоку управления.
Конфигурация dip-переключателей установлена на заводе-
изготовителе, а значение указано в приведенной ниже таблице.
35
ВЫБОР ТИПА БАРЬЕРА
Значение конфигурации
Неразрешенная
конфигурация
Установка M3BAR
Установка M5BAR
Установка M7BAR
Установка L9BAR
Неразрешенная
конфигурация
360 – РУССКИЙ
A
Таблица 5
Конфигурация
Dip 1 Dip 2 Dip 3 Dip 4
ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
ВКЛ ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
ВЫКЛ ВКЛ ВЫКЛ ВЫКЛ ВЫКЛ
ВЫКЛ ВЫКЛ ВКЛ ВЫКЛ ВЫКЛ
ВЫКЛ ВЫКЛ ВЫКЛ ВКЛ
ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
5.2 ВЫБОР НАПРАВЛЕНИЯ
В зависимости от положения, в котором был установлен
электропривод, необходимо выбрать направления маневра
открывания.
Выставьте переключатель в следующее положение:
– переведите его ВПРАВО (DX), если пружина прицеплена
с правой стороны балансировочного рычага (заводская
настройка)
– переведите его ВЛЕВО (SX), если пружина прицеплена с левой
стороны балансировочного рычага
36
Dip 5
ВЫКЛ
