Advertencias para la realización de la espira:
– se recomienda instalar la espira magnética cerca del
elevador de barrera
– los cables eléctricos de las espiras magnéticas se
deben separar de los otros cables presentes en el
elevador de barrera (alimentación, accesorios, etc.)
– si las espiras magnéticas están conectadas a varios
elevadores, hay que distanciarlas al menos 1 m entre sí
– la espira magnética se debe fijar de manera que
quede inmóvil, ya que los movimientos causados por
una pavimentación inestable podrían causar falsas
intervenciones
– la medida de la espira se debe definir en función de
la aplicación teniendo presente que la espira se debe
distanciar al menos 20 cm de objetos metálicos fijos y
1 m de objetos metálicos en movimiento ("Figura 53").
Para lograr un funcionamiento óptimo se recomienda
utilizar una espira de medidas inferiores o iguales al
objeto a detectar
– generalmente la espira utilizada para el paso de autos
y camiones es de forma rectangular y se debe colocar
a 45° respecto de la calzada predispuesta para el paso
de bicicletas y motos ("Figura 54"). Se recomienda
cortar los ángulos a 45° del trazo sobre el pavimento
para evitar romper el cable
– para evitar interferencias los cables de conexión de
la espira se deben cruzar al menos 20 veces cada
metro y no deben presentar uniones; si es necesario
prolongar el cable, soldar los conductores y sellarlos
con una funda termorretráctil
– La longitud del cable trenzado no debe ser inferior a
20 m.

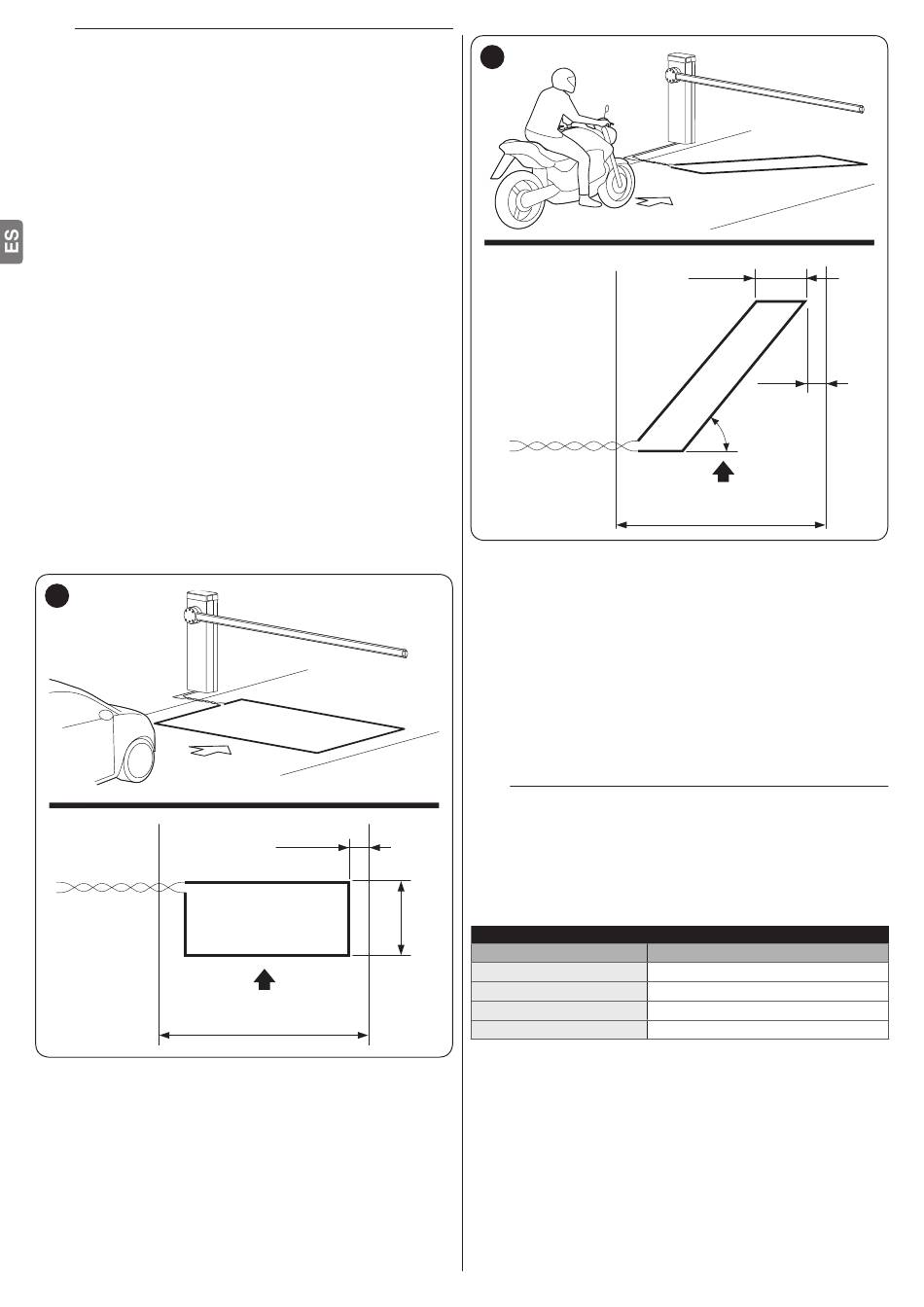

53
Sentido de marcha
SM
Calzada
CR
186 – ESPAÑOL
~ 0,35 m
1 m
SM
CR
54
SM Sentido de marcha
CR Calzada
Instrucciones para la realización de la espira
Después de determinar la medida de la espira:
1. realizar en el pavimento un surco de 8 mm de ancho y 30-
50 mm de profundidad ("Figura 55")
limpiar el surco e introducir la espira tratando de
2.
compactarla para evitar que se mueva
3. ejecutar el número de vueltas de la espira en base al
perímetro, como se indica en "Tabla 20" utilizando un
cable unipolar aislado de cobre de 1,5 mm
cubrir la espira con arena para protegerla y sellar el surco
4.
con betún o resina para exteriores ("Figura 55")
a
¡Atención! – La temperatura del sellador no debe
superar la temperatura máxima admitida para el
aislamiento del cable; en caso contrario podría
producirse una pérdida de aislamiento a tierra.
conectar los cables eléctricos al detector de masas
5.
metálicas, y de éste a los bornes Loop1 y Loop2.
POSICIÓN DE LA ESPIRA
Perímetro de la espira
2 – 4 m
4 – 7 m
7 – 12 m
superior a 12 m
Si en la posición de la espira hay armaduras de metal
Nota
debajo de la pavimentación, la inductividad de la espira
se reduce. En este caso, añadir dos vueltas al bobinado
del cable.
~ 0,8 m
0,2 m
45°
SM
CR
("Figura 55")
2
Número de vueltas a ejecutar
6
5
4
3
Tabla 20
