efectuar la colada de hormigón y, antes del fraguado,
4.
poner la placa de cimentación a ras de la superficie,
paralela a la barrera y perfectamente nivelada
5. esperar hasta que el hormigón fragüe por completo; en
general, tarda dos semanas
quitar las cuatro tuercas y arandelas superiores (B) de
6.
las zancas
7. abrir el armario del elevador de barrera ("Figura 8")
colocar correctamente el elevador de barrera y bloquearlo
8.
con las tuercas y arandelas que se acaban de quitar
("Figura 17").

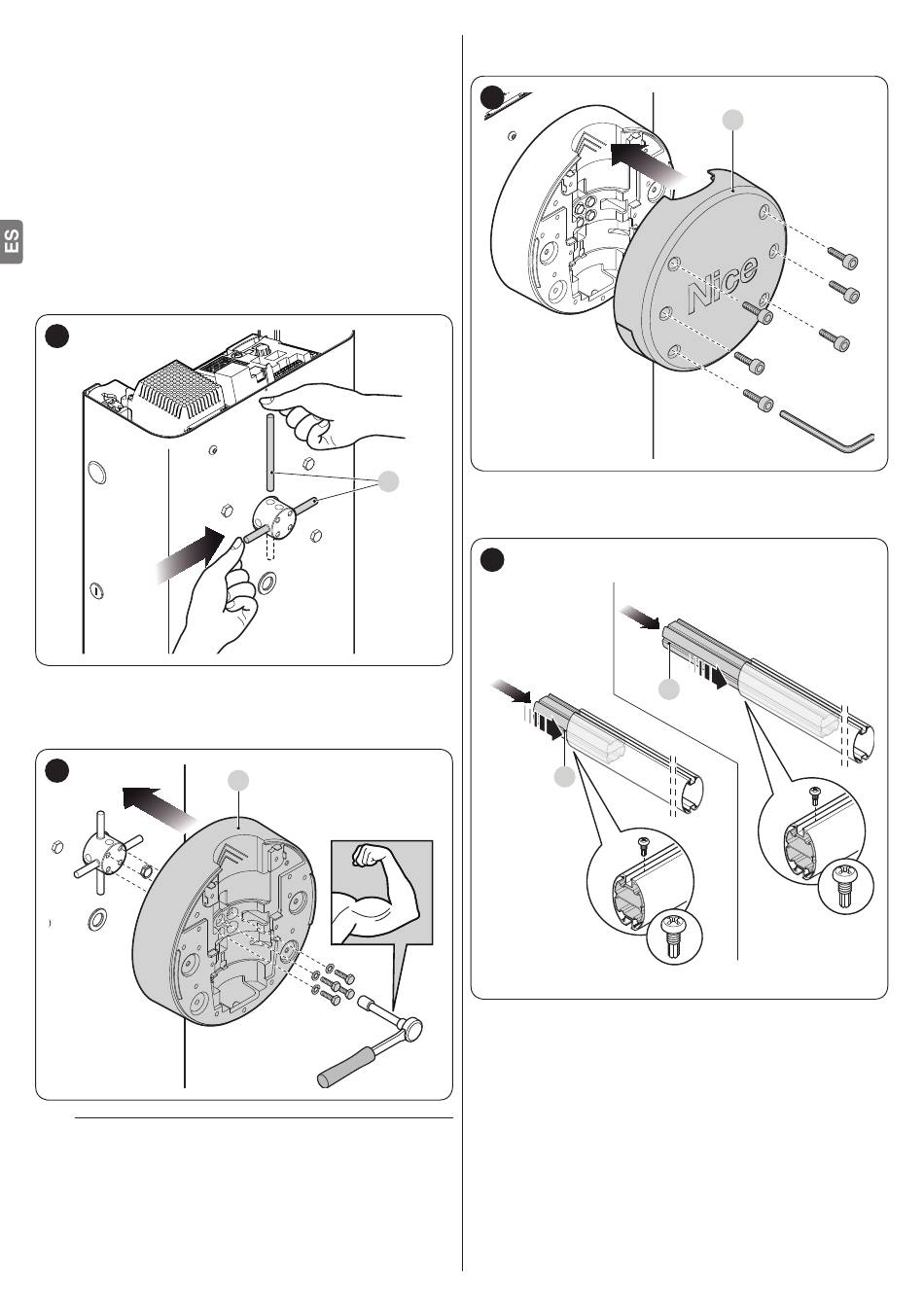

3.8 INSTALACIÓN DE LA BARRERA
Para el montaje de la barrera en el elevador de barrera:
poner las dos clavijas (A) en los alojamientos del eje del
1.
motor de salida
19
poner el soporte (B) sobre el eje del motor de salida
2.
orientándolo en posición de "barrera vertical"
fijarlo con los tornillos y arandelas grower abiertos,
3.
enroscando con fuerza
20
m
En las barreras formadas por dos piezas es
obligatorio fijar al elevador de barrera la pieza más
corta.
158 – ESPAÑOL
A
B
4. poner la tapa (C) del soporte y fijarla con los 6 tornillos
suministrados; dejar los tornillos flojos
21
insertar el acoplamiento de aluminio (D) en un extremo
5.
de la barrera más corta y bloquearlo con el tornillo en
dotación
22
M-BAR
D
C
L-BAR
D
