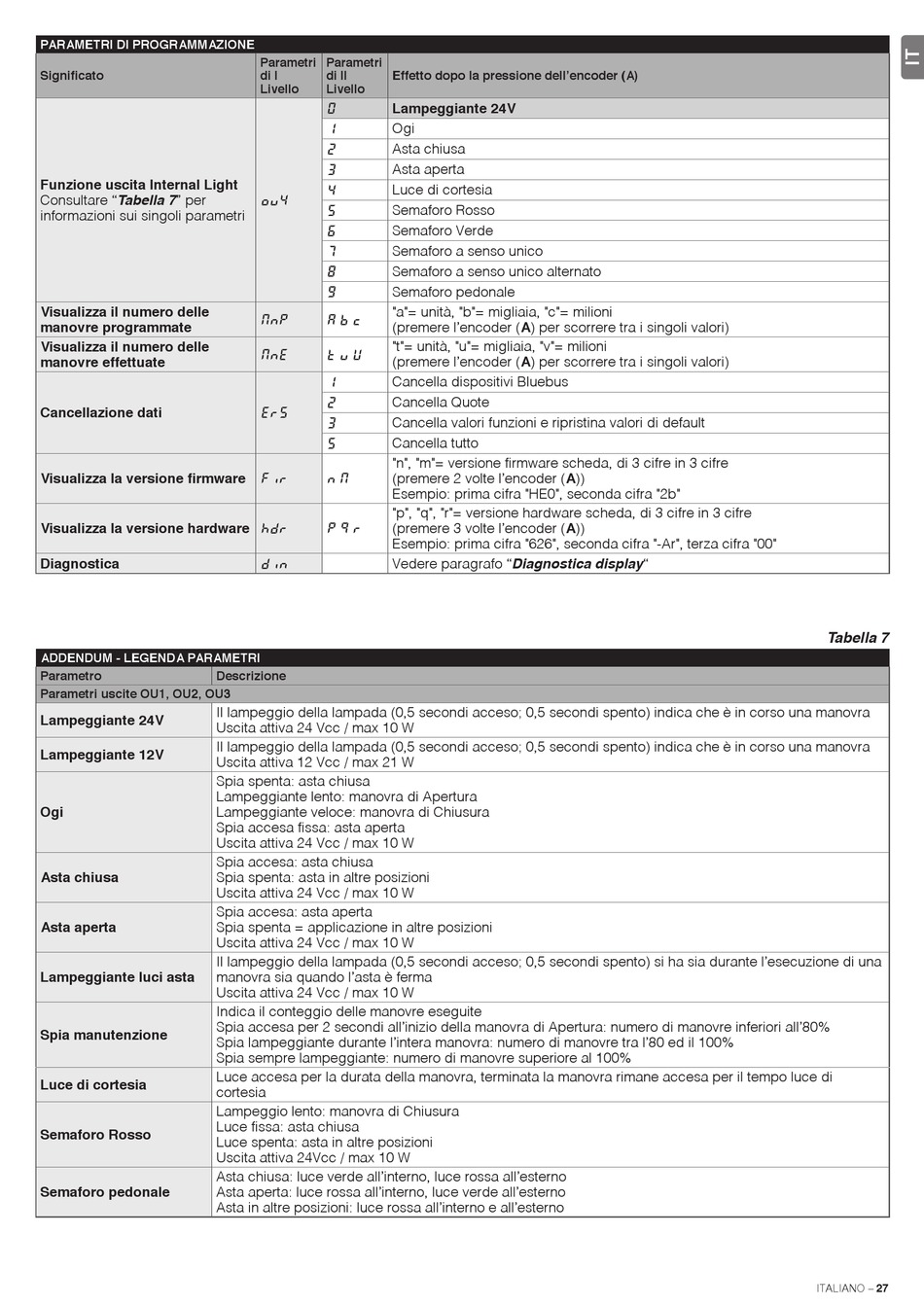

Nice M3BAR Installations- Und Bedienungsanleitung Seite 27

PARAMETRI DI PROGRAMMAZIONE
Significato
Funzione uscita Internal Light
Consultare "Tabella 7" per
informazioni sui singoli parametri
Visualizza il numero delle
manovre programmate
Visualizza il numero delle
manovre effettuate
Cancellazione dati
Visualizza la versione firmware
Visualizza la versione hardware
Diagnostica
ADDENDUM - LEGENDA PARAMETRI
Parametro
Parametri uscite OU1, OU2, OU3
Lampeggiante 24V
Lampeggiante 12V
Ogi
Asta chiusa
Asta aperta
Lampeggiante luci asta
Spia manutenzione
Luce di cortesia
Semaforo Rosso
Semaforo pedonale
Parametri Parametri
di I di II
Livello Livello
0
1
2
3
4
O U 4
5
6
7
8
9
M n P a b c
M n E t u v
1
2
E r S
3
5
F i r n m
H d r p q r
d i n
Descrizione
Il lampeggio della lampada (0,5 secondi acceso; 0,5 secondi spento) indica che è in corso una manovra
Uscita attiva 24 Vcc / max 10 W
Il lampeggio della lampada (0,5 secondi acceso; 0,5 secondi spento) indica che è in corso una manovra
Uscita attiva 12 Vcc / max 21 W
Spia spenta: asta chiusa
Lampeggiante lento: manovra di Apertura
Lampeggiante veloce: manovra di Chiusura
Spia accesa fissa: asta aperta
Uscita attiva 24 Vcc / max 10 W
Spia accesa: asta chiusa
Spia spenta: asta in altre posizioni
Uscita attiva 24 Vcc / max 10 W
Spia accesa: asta aperta
Spia spenta = applicazione in altre posizioni
Uscita attiva 24 Vcc / max 10 W
Il lampeggio della lampada (0,5 secondi acceso; 0,5 secondi spento) si ha sia durante l'esecuzione di una
manovra sia quando l'asta è ferma
Uscita attiva 24 Vcc / max 10 W
Indica il conteggio delle manovre eseguite
Spia accesa per 2 secondi all'inizio della manovra di Apertura: numero di manovre inferiori all'80%
Spia lampeggiante durante l'intera manovra: numero di manovre tra l'80 ed il 100%
Spia sempre lampeggiante: numero di manovre superiore al 100%
Luce accesa per la durata della manovra, terminata la manovra rimane accesa per il tempo luce di
cortesia
Lampeggio lento: manovra di Chiusura
Luce fissa: asta chiusa
Luce spenta: asta in altre posizioni
Uscita attiva 24Vcc / max 10 W
Asta chiusa: luce verde all'interno, luce rossa all'esterno
Asta aperta: luce rossa all'interno, luce verde all'esterno
Asta in altre posizioni: luce rossa all'interno e all'esterno
Effetto dopo la pressione dell'encoder (A)
Lampeggiante 24V
Ogi
Asta chiusa
Asta aperta
Luce di cortesia
Semaforo Rosso
Semaforo Verde
Semaforo a senso unico
Semaforo a senso unico alternato
Semaforo pedonale
"a"= unità, "b"= migliaia, "c"= milioni
(premere l'encoder (A) per scorrere tra i singoli valori)
"t"= unità, "u"= migliaia, "v"= milioni
(premere l'encoder (A) per scorrere tra i singoli valori)
Cancella dispositivi Bluebus
Cancella Quote
Cancella valori funzioni e ripristina valori di default
Cancella tutto
"n", "m"= versione firmware scheda, di 3 cifre in 3 cifre
(premere 2 volte l'encoder (A))
Esempio: prima cifra "HE0", seconda cifra "2b"
"p", "q", "r"= versione hardware scheda, di 3 cifre in 3 cifre
(premere 3 volte l'encoder (A))
Esempio: prima cifra "626", seconda cifra "-Ar", terza cifra "00"
Vedere paragrafo "Diagnostica display"
Tabella 7
