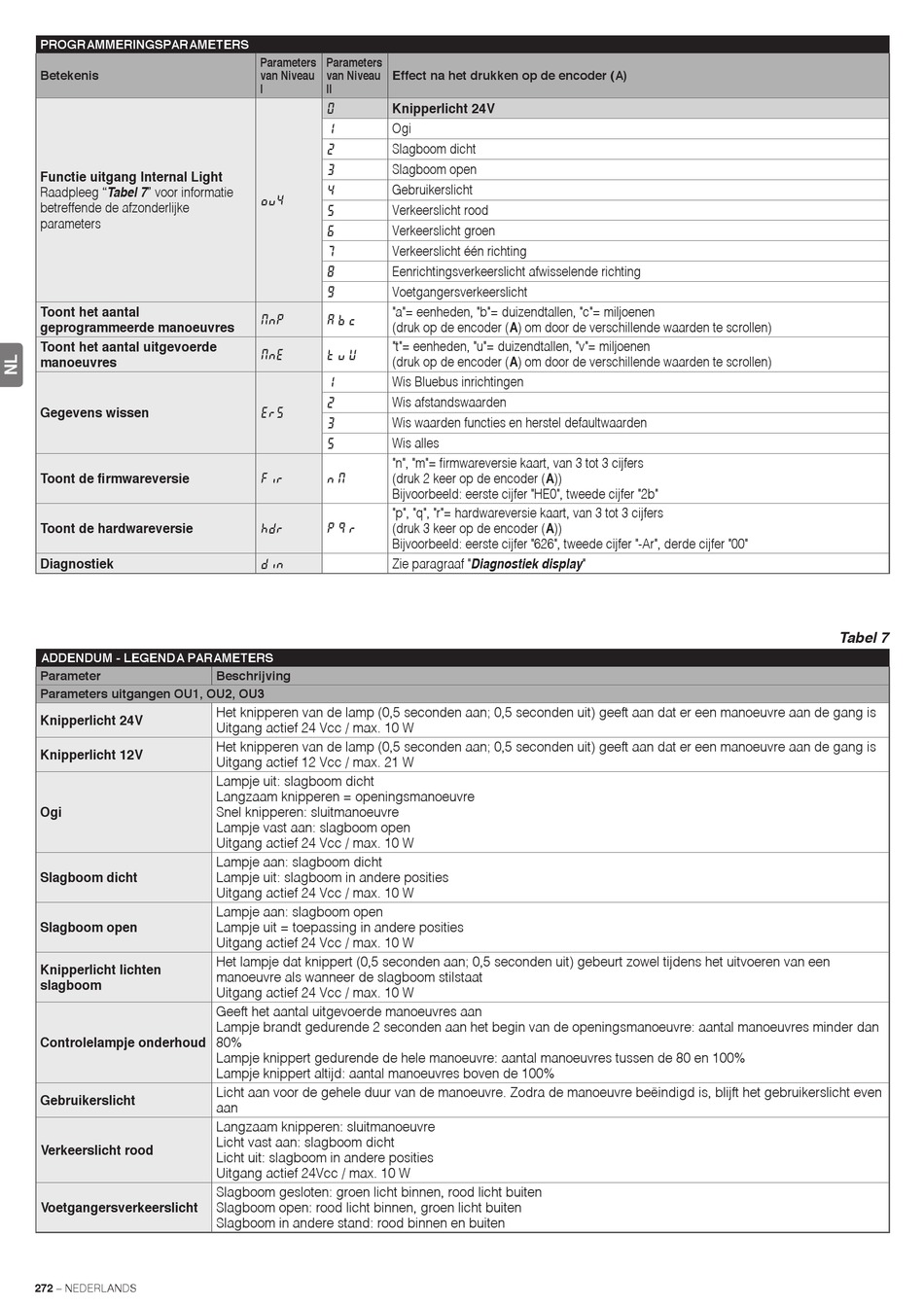

PROGRAMMERINGSPARAMETERS
Betekenis
Functie uitgang Internal Light
Raadpleeg "Tabel 7" voor informatie
betreffende de afzonderlijke
parameters
Toont het aantal
geprogrammeerde manoeuvres
Toont het aantal uitgevoerde
manoeuvres
Gegevens wissen
Toont de firmwareversie
Toont de hardwareversie
Diagnostiek
ADDENDUM - LEGENDA PARAMETERS
Parameter
Parameters uitgangen OU1, OU2, OU3
Knipperlicht 24V
Knipperlicht 12V
Ogi
Slagboom dicht
Slagboom open
Knipperlicht lichten
slagboom
Controlelampje onderhoud
Gebruikerslicht
Verkeerslicht rood
Voetgangersverkeerslicht
272 – NEDERLANDS
Parameters Parameters
van Niveau van Niveau
I II
0
1
2
3
4
O U 4
5
6
7
8
9
M n P a b c
M n E t u v
1
2
E r S
3
5
F i r n m
H d r p q r
d i n
Beschrijving
Het knipperen van de lamp (0,5 seconden aan; 0,5 seconden uit) geeft aan dat er een manoeuvre aan de gang is
Uitgang actief 24 Vcc / max. 10 W
Het knipperen van de lamp (0,5 seconden aan; 0,5 seconden uit) geeft aan dat er een manoeuvre aan de gang is
Uitgang actief 12 Vcc / max. 21 W
Lampje uit: slagboom dicht
Langzaam knipperen = openingsmanoeuvre
Snel knipperen: sluitmanoeuvre
Lampje vast aan: slagboom open
Uitgang actief 24 Vcc / max. 10 W
Lampje aan: slagboom dicht
Lampje uit: slagboom in andere posities
Uitgang actief 24 Vcc / max. 10 W
Lampje aan: slagboom open
Lampje uit = toepassing in andere posities
Uitgang actief 24 Vcc / max. 10 W
Het lampje dat knippert (0,5 seconden aan; 0,5 seconden uit) gebeurt zowel tijdens het uitvoeren van een
manoeuvre als wanneer de slagboom stilstaat
Uitgang actief 24 Vcc / max. 10 W
Geeft het aantal uitgevoerde manoeuvres aan
Lampje brandt gedurende 2 seconden aan het begin van de openingsmanoeuvre: aantal manoeuvres minder dan
80%
Lampje knippert gedurende de hele manoeuvre: aantal manoeuvres tussen de 80 en 100%
Lampje knippert altijd: aantal manoeuvres boven de 100%
Licht aan voor de gehele duur van de manoeuvre. Zodra de manoeuvre beëindigd is, blijft het gebruikerslicht even
aan
Langzaam knipperen: sluitmanoeuvre
Licht vast aan: slagboom dicht
Licht uit: slagboom in andere posities
Uitgang actief 24Vcc / max. 10 W
Slagboom gesloten: groen licht binnen, rood licht buiten
Slagboom open: rood licht binnen, groen licht buiten
Slagboom in andere stand: rood binnen en buiten
Effect na het drukken op de encoder (A)
Knipperlicht 24V
Ogi
Slagboom dicht
Slagboom open
Gebruikerslicht
Verkeerslicht rood
Verkeerslicht groen
Verkeerslicht één richting
Eenrichtingsverkeerslicht afwisselende richting
Voetgangersverkeerslicht
"a"= eenheden, "b"= duizendtallen, "c"= miljoenen
(druk op de encoder (A) om door de verschillende waarden te scrollen)
"t"= eenheden, "u"= duizendtallen, "v"= miljoenen
(druk op de encoder (A) om door de verschillende waarden te scrollen)
Wis Bluebus inrichtingen
Wis afstandswaarden
Wis waarden functies en herstel defaultwaarden
Wis alles
"n", "m"= firmwareversie kaart, van 3 tot 3 cijfers
(druk 2 keer op de encoder (A))
Bijvoorbeeld: eerste cijfer "HE0", tweede cijfer "2b"
"p", "q", "r"= hardwareversie kaart, van 3 tot 3 cijfers
(druk 3 keer op de encoder (A))
Bijvoorbeeld: eerste cijfer "626", tweede cijfer "-Ar", derde cijfer "00"
Zie paragraaf "Diagnostiek display"
Tabel 7
