3.7 INSTALACIÓN DEL MOTORREDUCTOR
a
Una instalación incorrecta podría provocar heridas
graves a la persona que realice el trabajo y a las
personas que utilicen el sistema.
Antes de ensamblar el automatismo, realice los
controles preliminares descritos en los apartados
"Comprobaciones previas a la instalación" y "
Límites de empleo del producto".

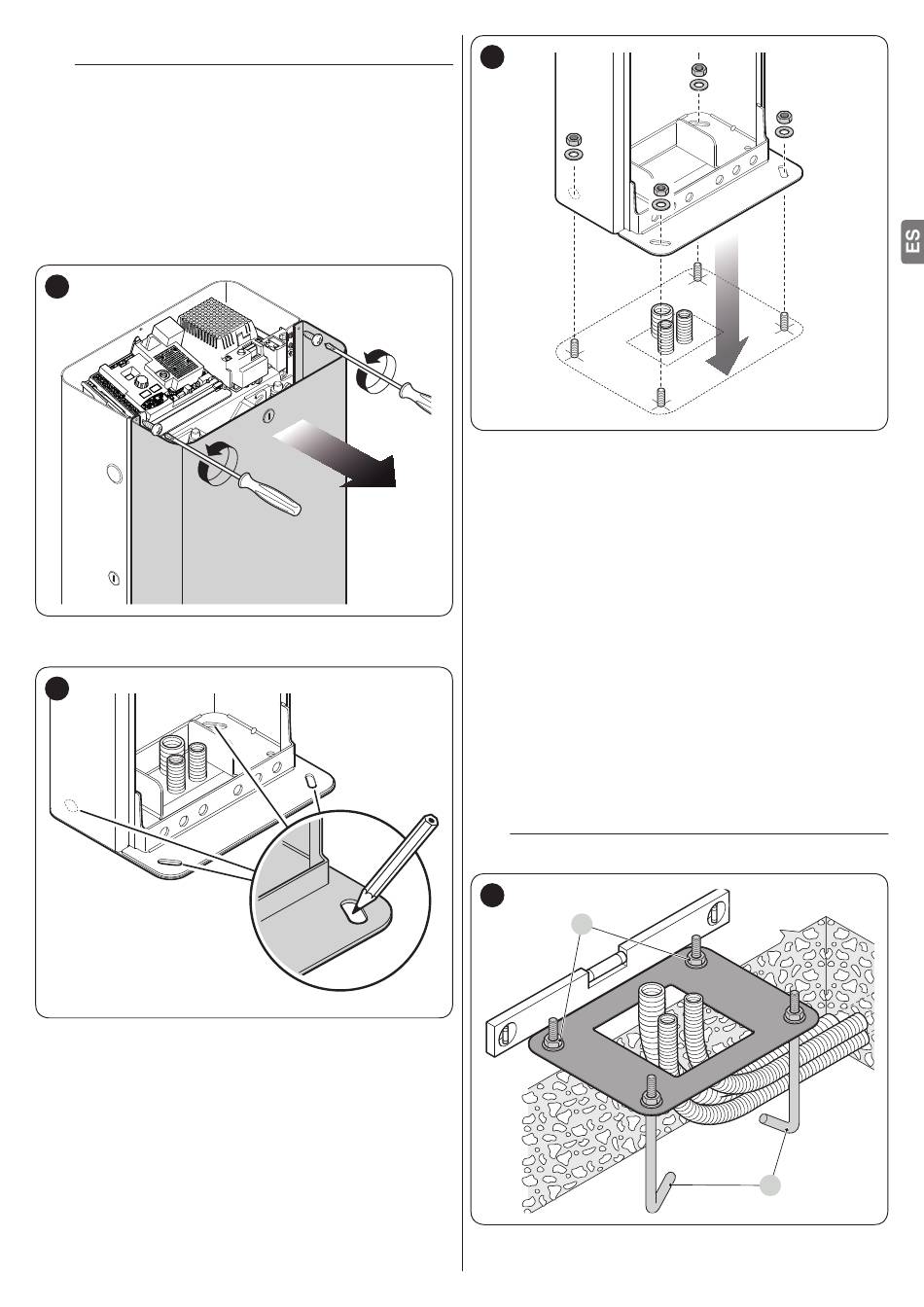

Si la superficie de apoyo ya existe:
abrir el armario del elevador de barrera
1.
15
2. apoyar el elevador de barrera sobre la superficie de
fijación y marcar los puntos donde se fijarán las aletas
16
desplazar el elevador de barrera y perforar la superficie
3.
en los puntos marcados
introducir 4 tornillos de expansión, no suministrados
4.
colocar correctamente el elevador de barrera y bloquearlo
5.
con tuercas y arandelas, no suministradas.
17
Si la superficie de apoyo no existe:
realizar la excavación para alojar la placa de cimentación
1.
Nota La superficie de fijación debe ser perfectamente
llana y lisa. Si la superficie es de hormigón, éste debe
tener un espesor de al menos 0,15 m y debe estar
adecuadamente reforzado con jaulas de hierro. El
volumen del hormigón debe ser superior a 0,2 m
espesor de 0,25 m corresponde a 0,8 m
una base cuadrada de aproximadamente 0,9 m por
lado). La fijación en el hormigón se puede realizar
con 4 anclajes de expansión mediante tornillos 12 MA
resistentes a una carga de tracción de al menos 400 kg.
Si la superficie de fijación es de un material diferente,
evaluar su consistencia y comprobar que los cuatro
puntos de anclaje puedan resistir una carga de al
menos 1000 kg. Para la fijación utilizar tornillos 12 MA.
predisponer los conductos para el paso de los cables
2.
eléctricos
en la placa de cimentación fijar las cuatro zancas (A)
3.
colocando en cada una de ellas una tuerca y una arandela
(suministradas), sobre la parte superior e inferior de la
placa
m
La tuerca inferior se debe enroscar a fondo.
18
B
(un
3
, es decir,
2
A
