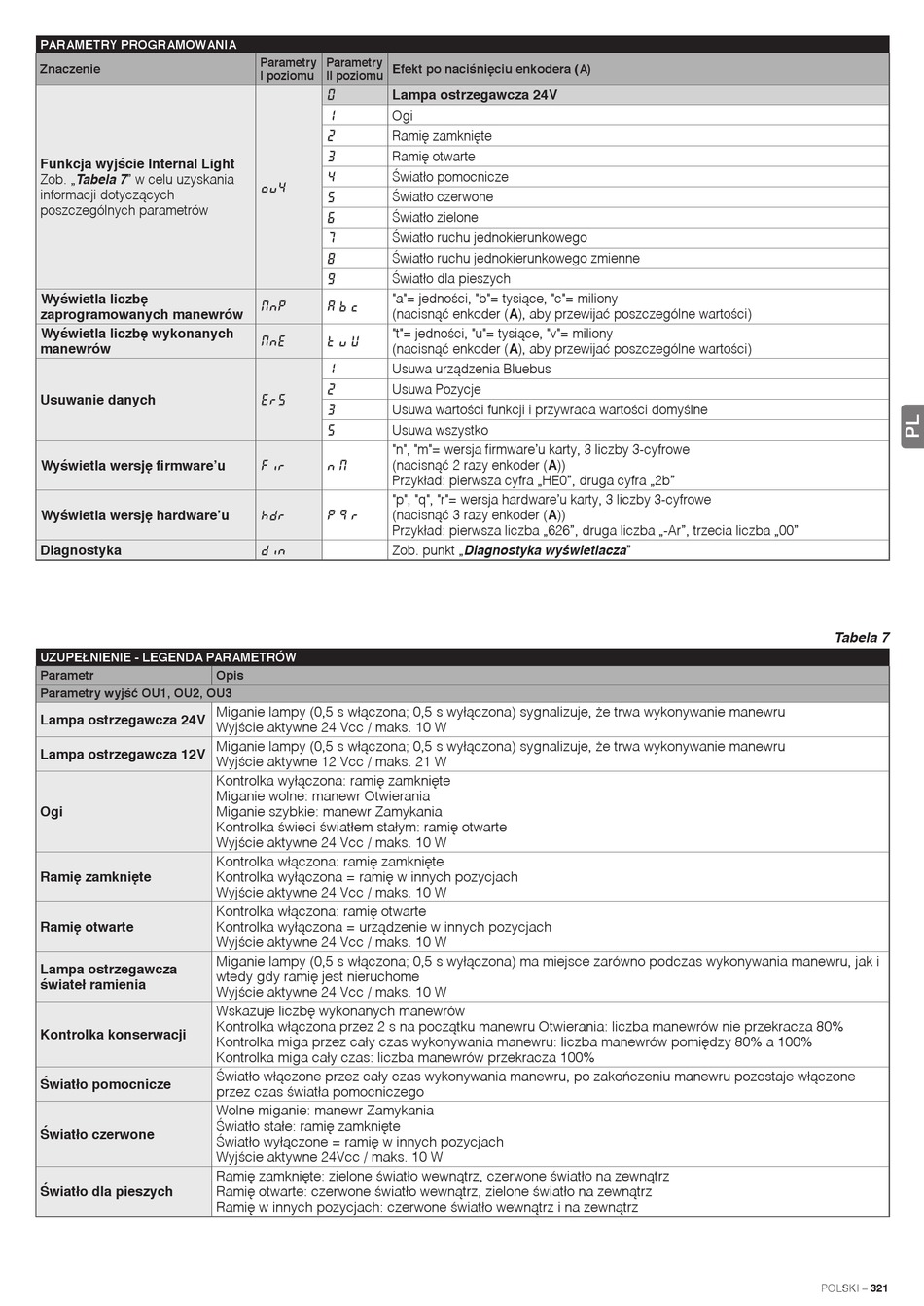

PARAMETRY PROGRAMOWANIA
Znaczenie
Funkcja wyjście Internal Light
Zob. „Tabela 7" w celu uzyskania
informacji dotyczących
poszczególnych parametrów
Wyświetla liczbę
zaprogramowanych manewrów
Wyświetla liczbę wykonanych
manewrów
Usuwanie danych
Wyświetla wersję firmware'u
Wyświetla wersję hardware'u
Diagnostyka
UZUPEŁNIENIE - LEGENDA PARAMETRÓW
Parametr
Parametry wyjść OU1, OU2, OU3
Lampa ostrzegawcza 24V
Lampa ostrzegawcza 12V
Ogi
Ramię zamknięte
Ramię otwarte
Lampa ostrzegawcza
świateł ramienia
Kontrolka konserwacji
Światło pomocnicze
Światło czerwone
Światło dla pieszych
Parametry Parametry
I poziomu II poziomu
0
1
2
3
4
O U 4
5
6
7
8
9
M n P a b c
M n E t u v
1
2
E r S
3
5
F i r n m
H d r p q r
d i n
Opis
Miganie lampy (0,5 s włączona; 0,5 s wyłączona) sygnalizuje, że trwa wykonywanie manewru
Wyjście aktywne 24 Vcc / maks. 10 W
Miganie lampy (0,5 s włączona; 0,5 s wyłączona) sygnalizuje, że trwa wykonywanie manewru
Wyjście aktywne 12 Vcc / maks. 21 W
Kontrolka wyłączona: ramię zamknięte
Miganie wolne: manewr Otwierania
Miganie szybkie: manewr Zamykania
Kontrolka świeci światłem stałym: ramię otwarte
Wyjście aktywne 24 Vcc / maks. 10 W
Kontrolka włączona: ramię zamknięte
Kontrolka wyłączona = ramię w innych pozycjach
Wyjście aktywne 24 Vcc / maks. 10 W
Kontrolka włączona: ramię otwarte
Kontrolka wyłączona = urządzenie w innych pozycjach
Wyjście aktywne 24 Vcc / maks. 10 W
Miganie lampy (0,5 s włączona; 0,5 s wyłączona) ma miejsce zarówno podczas wykonywania manewru, jak i
wtedy gdy ramię jest nieruchome
Wyjście aktywne 24 Vcc / maks. 10 W
Wskazuje liczbę wykonanych manewrów
Kontrolka włączona przez 2 s na początku manewru Otwierania: liczba manewrów nie przekracza 80%
Kontrolka miga przez cały czas wykonywania manewru: liczba manewrów pomiędzy 80% a 100%
Kontrolka miga cały czas: liczba manewrów przekracza 100%
Światło włączone przez cały czas wykonywania manewru, po zakończeniu manewru pozostaje włączone
przez czas światła pomocniczego
Wolne miganie: manewr Zamykania
Światło stałe: ramię zamknięte
Światło wyłączone = ramię w innych pozycjach
Wyjście aktywne 24Vcc / maks. 10 W
Ramię zamknięte: zielone światło wewnątrz, czerwone światło na zewnątrz
Ramię otwarte: czerwone światło wewnątrz, zielone światło na zewnątrz
Ramię w innych pozycjach: czerwone światło wewnątrz i na zewnątrz
Efekt po naciśnięciu enkodera (A)
Lampa ostrzegawcza 24V
Ogi
Ramię zamknięte
Ramię otwarte
Światło pomocnicze
Światło czerwone
Światło zielone
Światło ruchu jednokierunkowego
Światło ruchu jednokierunkowego zmienne
Światło dla pieszych
"a"= jedności, "b"= tysiące, "c"= miliony
(nacisnąć enkoder (A), aby przewijać poszczególne wartości)
"t"= jedności, "u"= tysiące, "v"= miliony
(nacisnąć enkoder (A), aby przewijać poszczególne wartości)
Usuwa urządzenia Bluebus
Usuwa Pozycje
Usuwa wartości funkcji i przywraca wartości domyślne
Usuwa wszystko
"n", "m"= wersja firmware'u karty, 3 liczby 3-cyfrowe
(nacisnąć 2 razy enkoder (A))
Przykład: pierwsza cyfra „HE0", druga cyfra „2b"
"p", "q", "r"= wersja hardware'u karty, 3 liczby 3-cyfrowe
(nacisnąć 3 razy enkoder (A))
Przykład: pierwsza liczba „626", druga liczba „-Ar", trzecia liczba „00"
Zob. punkt „Diagnostyka wyświetlacza"
Tabela 7
