COLLEGAMENTI ELETTRICI

4 COLLEGAMENTI ELETTRICI

4.1 VERIFICHE PRELIMINARI

f
Tutti i collegamenti elettrici devono essere eseguiti
in assenza di alimentazione elettrica di rete e con la
batteria tampone scollegata (se presente nell'auto-
mazione).
a
Le operazioni di collegamento devono essere ese-
guite esclusivamente da personale qualificato.
Per effettuare le connessioni elettriche:

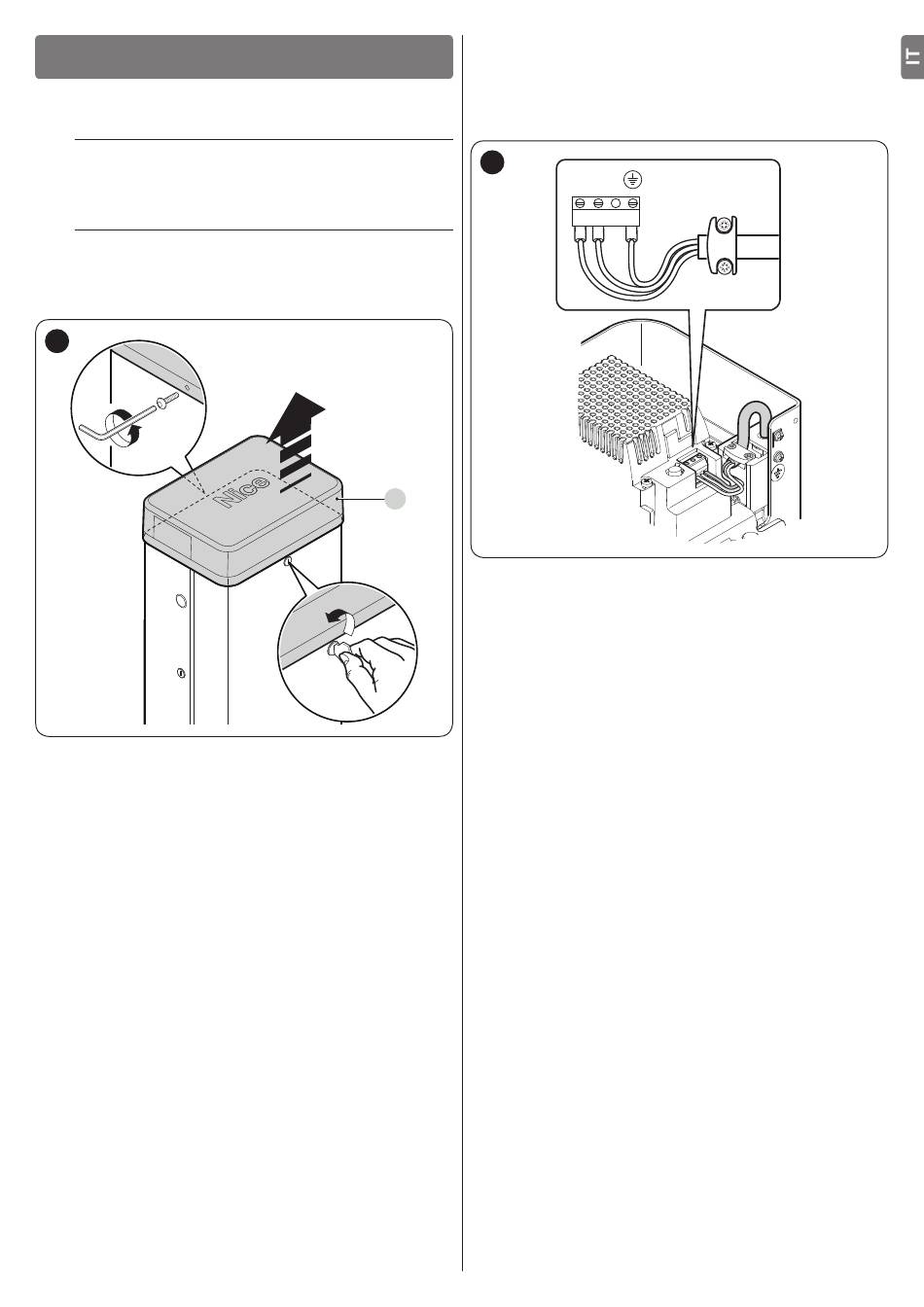

togliere il coperchio superiore (A) dell'alzabarriere
1.
32
far passare i cavi elettrici all'interno dell'alzabarriera ver-
2.
so il lato sinistro, partendo dalla base verso la centrale di
comando
3. far passare il cavo di alimentazione tramite il pressa cavo
e collegarlo al morsetto a 3 contatti con fusibile
serrare il pressa cavo stringendo la vite
4.
33
A
5. eseguire i collegamenti dei restanti cavi, facendo riferi-
mento allo schema elettrico di "Figura 34". Per maggiore
comodità i morsetti sono estraibili.
L N
