WYSZUKIWANIE USTEREK

Oznaki
Nadajnik radiowy nie steruje
szlabanem, a dioda na nadajniku nie
zaświeca się
Nadajnik radiowy nie steruje
szlabanem, ale dioda na nadajniku
zaświeca się
Nie można wykonać żadnego
polecenia manewru
Nie można sterować żadnym
manewrem i lampa ostrzegawcza jest
zgaszona
Nie można sterować żadnym
manewrem i lampa ostrzegawcza
wykona kilka mignięć
Manewr rozpoczyna się, lecz zaraz
po tym następuje odwrócenie ruchu
bramy
Manewr jest wykonywany wolno
Szlaban Slave nie wykonuje
manewrów
Manewr jest wykonywany odwrotnie

8.2 DIAGNOSTYKA

Centrala przeprowadza następującą diagnostykę:
– sygnalizacja na centrali sterującej za pośrednictwem diod
– diagnostyka za pośrednictwem wyświetlacza
– sygnalizacja błędów za pośrednictwem wyświetlacza
– sygnalizacje lampy ostrzegawczej.

8.3 SYGNALIZACJE NA CENTRALI

Diody odpowiadające zaciskom znajdującym się na centrali
sterującej przekazują sygnały, które informują zarówno o
prawidłowym przebiegu pracy, jak i o ewentualnych usterkach.
W poniższej tabeli opisano przyczyny i rozwiązania dla każdego
typu sygnalizacji.
DIODY ZACISKÓW ZAINSTALOWANE NA CENTRALI STERUJĄCEJ
Stan Znaczenie
Dioda STOP
Zadziałanie wejścia STOP
Zgaszona
Zaświecona Wszystko prawidłowo
Dioda Sbs
Wszystko prawidłowo
Zgaszona
Zaświecona Zadziałanie wejścia Sbs
Dioda OPEN
Wszystko prawidłowo
Zgaszona
Zaświecona Zadziałanie wejścia OPEN
324 – POLSKI
Zalecane kontrole
Sprawdzić, czy baterie nadajnika nie wyczerpały się, ewentualnie je wymienić.
Sprawdzić, czy nadajnik jest prawidłowo wczytany do odbiornika radiowego.
Sprawdzić, czy motoreduktor jest zasilany napięciem sieciowym
Sprawdzić, czy bezpieczniki F1 i F2 nie są przepalone; w takim przypadku należy ustalić
przyczynę usterki, a następnie wymienić bezpieczniki na nowe o takiej samej wartości prądu i
pozostałych cechach.
Sprawdzić, czy polecenie jest faktycznie odbierane. Jeśli polecenie dociera do wejścia SbS,
odpowiednia dioda „Sbs"musi się zaświecić; natomiast w przypadku używania nadajnika
radiowego dioda „BlueBUS" musi wykonać dwa szybkie mignięcia.
Policzyć liczbę mignięć i sprawdzić informacje w „Tabela 15".
Wybrana siła może być za mała dla tego typu bariery. Sprawdzić prawidłowość wyważenia
ramienia i ewentualnie wybrać większą siłę.
Manewr nie rozpoczyna się od jednego z wyłączników krańcowych lub centrala nie rozpoznaje
wyłącznika krańcowego.
Sprawdzić połączenie elektryczne wyłącznika krańcowego.
Sprawdzić czy została wykonana faza wczytywania „Master-Slave" na obu szlabanach.
Sprawdzić czy przełącznik instalacyjny znajduje się w prawidłowej pozycji (patrz punkt "Wybór
kierunku").
A
B
Możliwe rozwiązanie
Sprawdzić urządzenia podłączone do wejścia STOP.
Wejście STOP aktywne.
Wejście Sbs nieaktywne.
Jest to normalne jedynie, gdy jest rzeczywiście aktywne urządzenie podłączone
do wejścia Sbs.
Wejście OPEN nieaktywne.
Jest to prawidłowe, jeśli rzeczywiście urządzenie podłączone do wejścia OPEN
jest aktywne
45

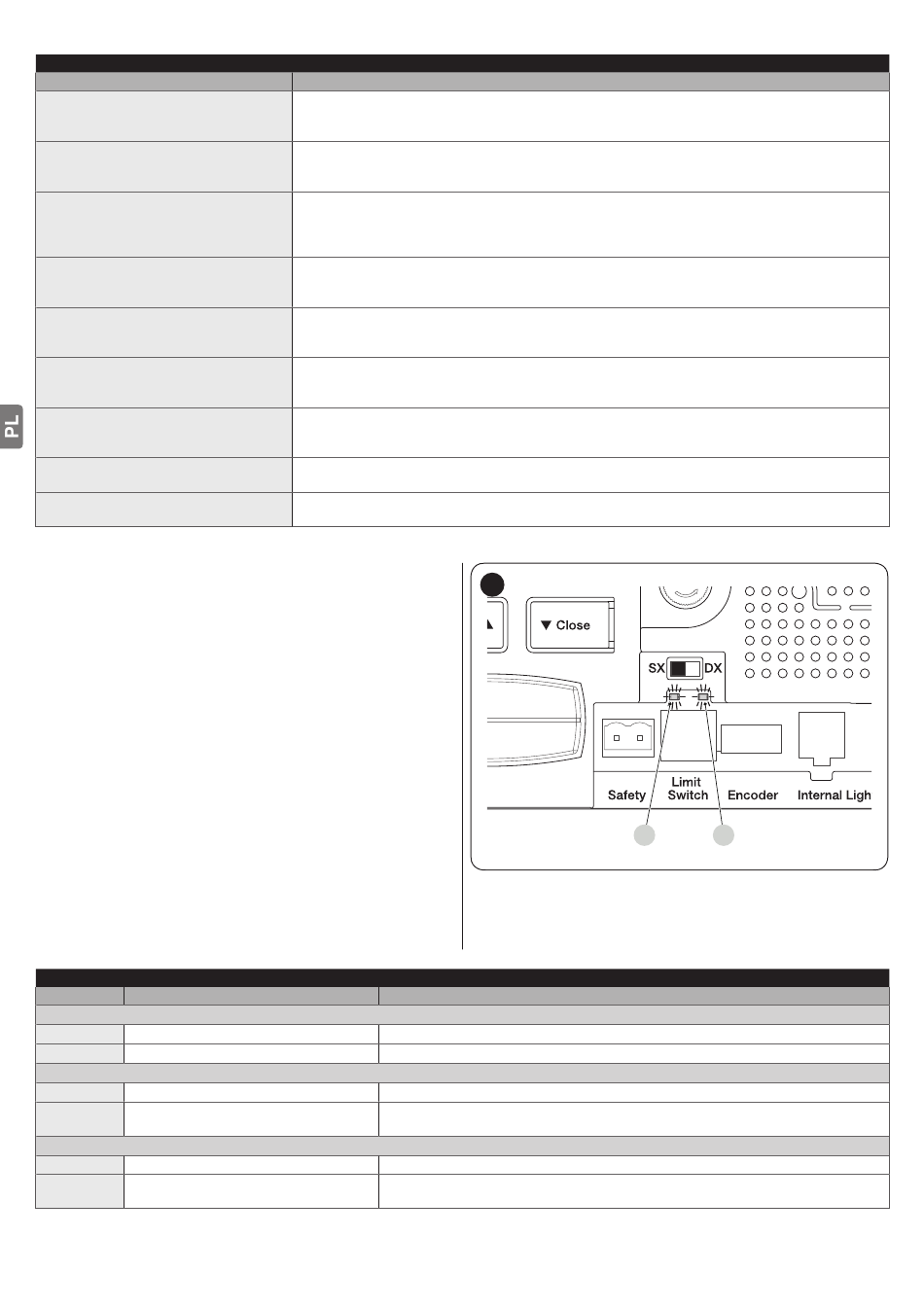

A
Dioda Wyłącznika krańcowego FC1
Dioda Wyłącznika krańcowego FC2
Tabela 9
B
Tabela 10
