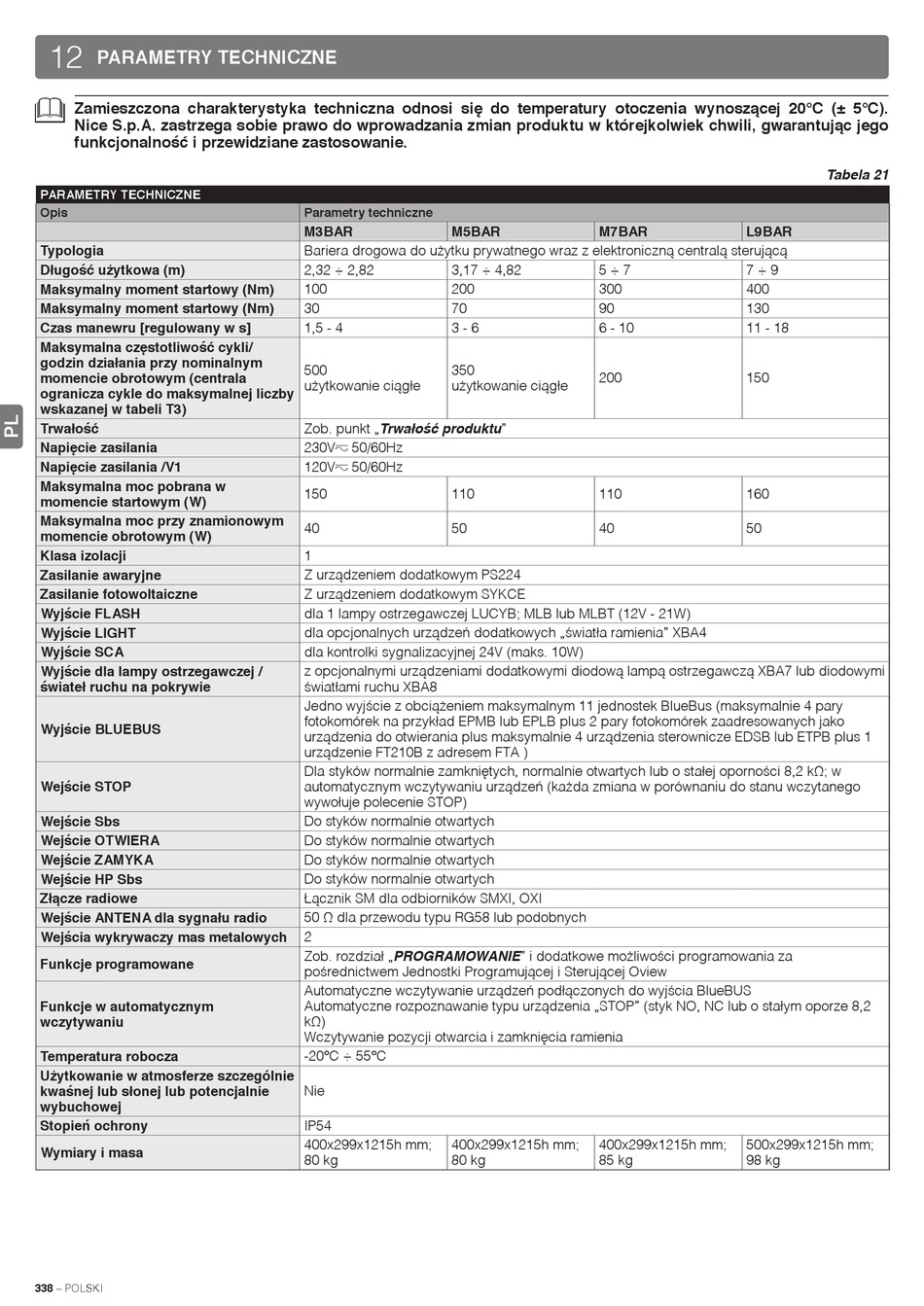

PARAMETRY TECHNICZNE

12 PARAMETRY TECHNICZNE
l
Zamieszczona charakterystyka techniczna odnosi się do temperatury otoczenia wynoszącej 20°C (± 5°C).
Nice S.p.A. zastrzega sobie prawo do wprowadzania zmian produktu w którejkolwiek chwili, gwarantując jego
funkcjonalność i przewidziane zastosowanie.
PARAMETRY TECHNICZNE
Opis
Typologia
Długość użytkowa (m)
Maksymalny moment startowy (Nm)
Maksymalny moment startowy (Nm)
Czas manewru [regulowany w s]
Maksymalna częstotliwość cykli/
godzin działania przy nominalnym
momencie obrotowym (centrala
ogranicza cykle do maksymalnej liczby
wskazanej w tabeli T3)
Trwałość
Napięcie zasilania
Napięcie zasilania /V1
Maksymalna moc pobrana w
momencie startowym (W)
Maksymalna moc przy znamionowym
momencie obrotowym (W)
Klasa izolacji
Zasilanie awaryjne
Zasilanie fotowoltaiczne
Wyjście FLASH
Wyjście LIGHT
Wyjście SCA
Wyjście dla lampy ostrzegawczej /
świateł ruchu na pokrywie
Wyjście BLUEBUS
Wejście STOP
Wejście Sbs
Wejście OTWIERA
Wejście ZAMYKA
Wejście HP Sbs
Złącze radiowe
Wejście ANTENA dla sygnału radio
Wejścia wykrywaczy mas metalowych
Funkcje programowane
Funkcje w automatycznym
wczytywaniu
Temperatura robocza
Użytkowanie w atmosferze szczególnie
kwaśnej lub słonej lub potencjalnie
wybuchowej
Stopień ochrony
Wymiary i masa
338 – POLSKI
Parametry techniczne
M3BAR M5BAR
Bariera drogowa do użytku prywatnego wraz z elektroniczną centralą sterującą
2,32 ÷ 2,82 3,17 ÷ 4,82
100 200
30 70
1,5 - 4 3 - 6
500 350
użytkowanie ciągłe użytkowanie ciągłe
Zob. punkt „Trwałość produktu"
230VC 50/60Hz
120VC 50/60Hz
150 110
40 50
1
Z urządzeniem dodatkowym PS224
Z urządzeniem dodatkowym SYKCE
dla 1 lampy ostrzegawczej LUCYB; MLB lub MLBT (12V - 21W)
dla opcjonalnych urządzeń dodatkowych „światła ramienia" XBA4
dla kontrolki sygnalizacyjnej 24V (maks. 10W)
z opcjonalnymi urządzeniami dodatkowymi diodową lampą ostrzegawczą XBA7 lub diodowymi
światłami ruchu XBA8
Jedno wyjście z obciążeniem maksymalnym 11 jednostek BlueBus (maksymalnie 4 pary
fotokomórek na przykład EPMB lub EPLB plus 2 pary fotokomórek zaadresowanych jako
urządzenia do otwierania plus maksymalnie 4 urządzenia sterownicze EDSB lub ETPB plus 1
urządzenie FT210B z adresem FTA )
Dla styków normalnie zamkniętych, normalnie otwartych lub o stałej oporności 8,2 kΩ; w
automatycznym wczytywaniu urządzeń (każda zmiana w porównaniu do stanu wczytanego
wywołuje polecenie STOP)
Do styków normalnie otwartych
Do styków normalnie otwartych
Do styków normalnie otwartych
Do styków normalnie otwartych
Łącznik SM dla odbiorników SMXI, OXI
50 Ω dla przewodu typu RG58 lub podobnych
2
Zob. rozdział „PROGRAMOWANIE" i dodatkowe możliwości programowania za
pośrednictwem Jednostki Programującej i Sterującej Oview
Automatyczne wczytywanie urządzeń podłączonych do wyjścia BlueBUS
Automatyczne rozpoznawanie typu urządzenia „STOP" (styk NO, NC lub o stałym oporze 8,2
kΩ)
Wczytywanie pozycji otwarcia i zamknięcia ramienia
-20°C ÷ 55°C
Nie
IP54
400x299x1215h mm; 400x299x1215h mm;
80 kg 80 kg
M7BAR L9BAR
5 ÷ 7 7 ÷ 9
300 400
90 130
6 - 10 11 - 18
200 150
110 160
40 50
400x299x1215h mm; 500x299x1215h mm;
85 kg 98 kg
Tabela 21
