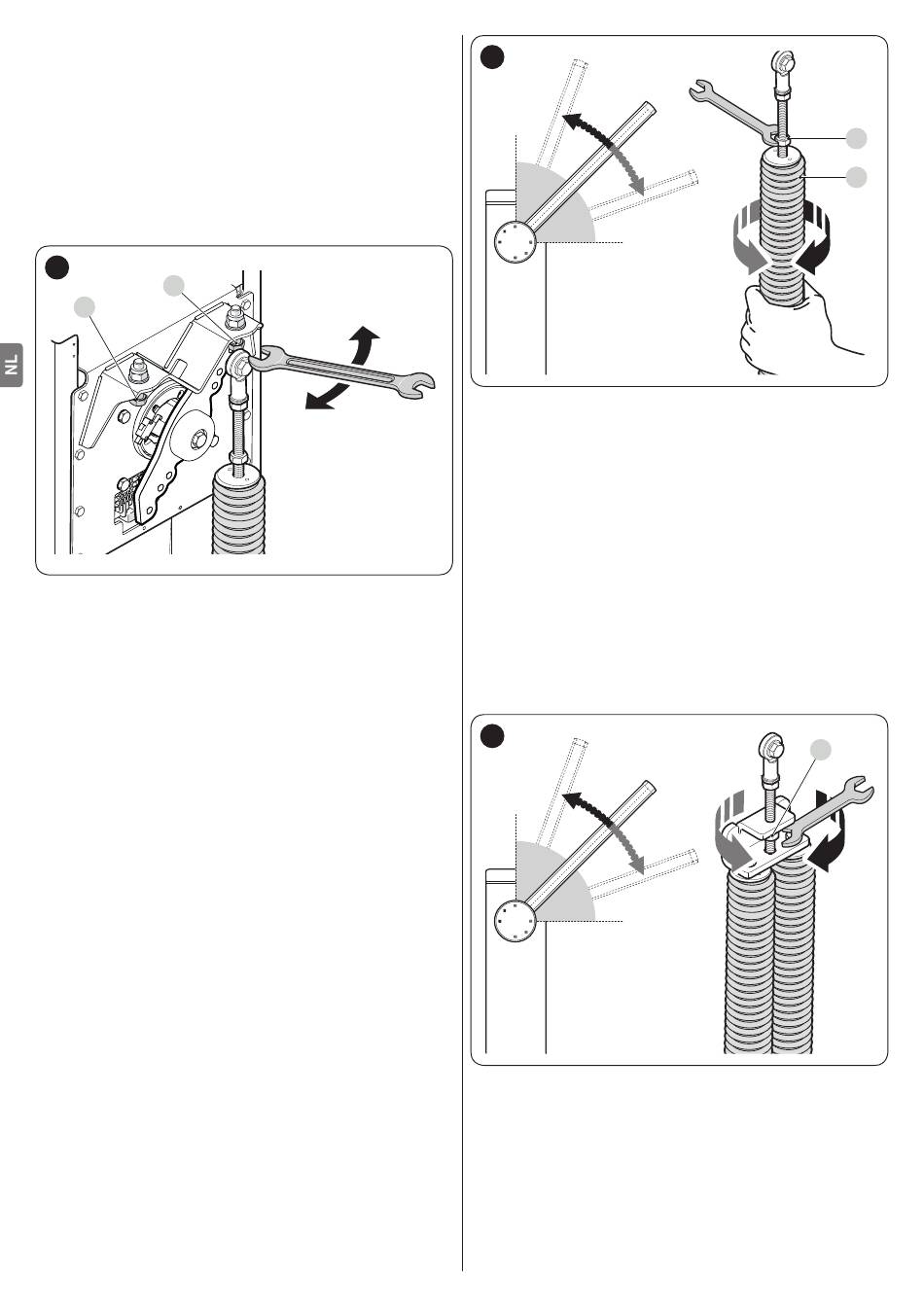

3.9 INSTELLING VAN DE MECHANISCHE
EINDAANSLAGEN
Ga als volgt te werk om de eindaanslagen af te stellen:
ontgrendel de reductiemotor met de daartoe bestemde
1.
sleutel (zie paragraaf "Handmatig ontgrendelen en
vergrendelen van de reductiemotor")
laat de slagboom handmatig een volledige openings- en
2.
sluitmanoeuvre uitvoeren
draai aan de schroeven
3.
eindaanslagen (A - B) om de horizontale uitlijning van
de slagboom te regelen wanneer deze dicht is, en de
verticale uitlijning van de slagboom als hij open is
27
A
B
zodra u alles heeft afgesteld, moet u de moeren goed
4.
vastdraaien.

3.10 BALANCERING VAN DE SLAGBOOM

De balancering van de slagboom is nodig om het beste evenwicht
te verkrijgen tussen het volledige gewicht van de slagboom,
inclusief de geïnstalleerde accessoires, en de kracht die hij
moet weerstaan door de spanning van de balanceringsveer.
Om de spanning van de veer te controleren, gaat u als volgt te
werk.
Voor de modellen M-BAR ("Afbeelding 28")
ontgrendel de reductiemotor met de daartoe bestemde
1.
sleutel (zie paragraaf "Handmatig ontgrendelen en
vergrendelen van de reductiemotor")
2. breng de slagboom met de hand ongeveer halverwege
zijn slag (45°) en laat hem stilstaan
als de slagboom omhoog gaat moet u de spanning van
3.
de veer kleiner maken (A) door hem met de hand met de
klok mee te draaien. Als de slagboom echter omlaag gaat
moet u de spanning van de veer groter maken door hem
met de hand tegen de klok in te draaien.
Opmerking De waarde van de onbalans is acceptabel
als de kracht die nodig is om de slagboom tijdens
het openen, het sluiten en in alle andere standen,
te bewegen, kleiner of gelijk is aan de helft van de
nominale waarde. De benodigde kracht is dus circa 1,5
kg voor M3, 3,5 kg voor M5 en 4,5 kg voor M7. De kracht
wordt haaks op de slagboom gemeten en op 1 m vanaf
de rotatie-as.
258 – NEDERLANDS
van de mechanische
28
45°
45°
herhaal de handeling door de slagboom ook op ongeveer
4.
20° en op 70° te plaatsen. Als de slagboom op zijn plaats
blijft staan, betekent het dat de balancering correct is; een
lichte onbalans is toegestaan, maar de slagboom mag
nooit hevig bewegen
draai de moer los (B) om de balanceringsveer te blokkeren
5.
blokkeer de reductiemotor.
6.
Voor de modellen L-BAR ("Afbeelding 29")
ontgrendel de reductiemotor met de daartoe bestemde
1.
sleutel (zie paragraaf "Handmatig ontgrendelen en
vergrendelen van de reductiemotor")
breng de slagboom met de hand ongeveer halverwege
2.
zijn slag (45°) en laat hem stilstaan
als de slagboom omhoog neigt te gaan moet de spanning
3.
van de veer worden verminderd door rechtsom aan de
moer (C) te draaien. Als de slagboom echter omlaag neigt
te gaan moet u de spanning van de veer groter maken
door de moer (C) linksom te draaien.
29
45°
45°
De waarde van de onbalans is acceptabel
Opmerking
als de kracht die nodig is om de slagboom tijdens
het openen, het sluiten en in alle andere standen, te
bewegen, kleiner of gelijk is aan de helft van de nominale
waarde. De benodigde kracht is dus ongeveer 6,5 kg.
De kracht wordt haaks op de slagboom gemeten en op
1 m vanaf de rotatie-as.
B
A
C
