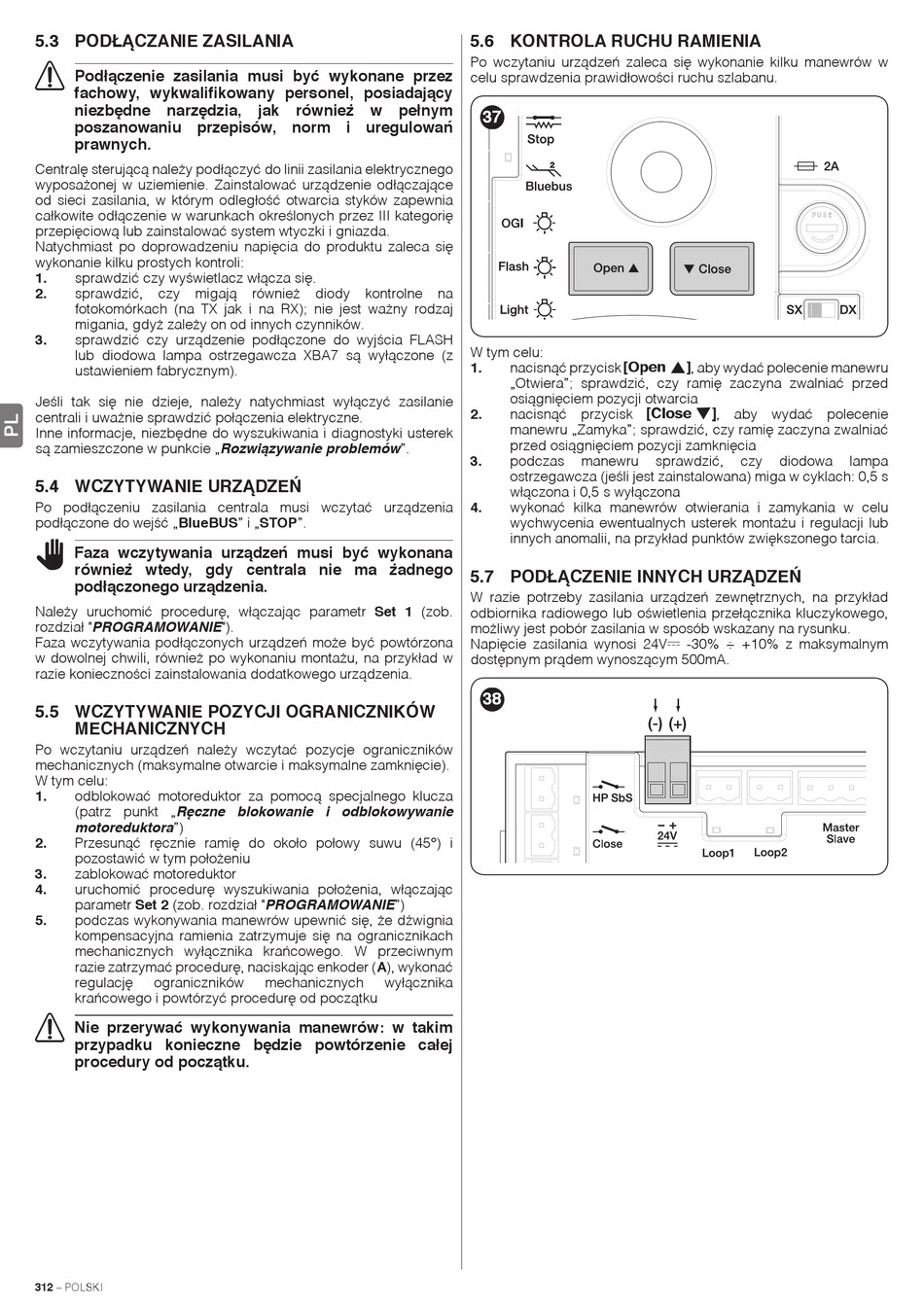

5.3 PODŁĄCZANIE ZASILANIA
a
Podłączenie zasilania musi być wykonane przez
fachowy, wykwalifikowany personel, posiadający
niezbędne narzędzia,
poszanowaniu przepisów, norm i uregulowań
prawnych.
Centralę sterującą należy podłączyć do linii zasilania elektrycznego
wyposażonej w uziemienie. Zainstalować urządzenie odłączające
od sieci zasilania, w którym odległość otwarcia styków zapewnia
całkowite odłączenie w warunkach określonych przez III kategorię
przepięciową lub zainstalować system wtyczki i gniazda.
Natychmiast po doprowadzeniu napięcia do produktu zaleca się
wykonanie kilku prostych kontroli:
sprawdzić czy wyświetlacz włącza się.
1.
sprawdzić, czy migają również diody kontrolne na
2.
fotokomórkach (na TX jak i na RX); nie jest ważny rodzaj
migania, gdyż zależy on od innych czynników.
sprawdzić czy urządzenie podłączone do wyjścia FLASH
3.
lub diodowa lampa ostrzegawcza XBA7 są wyłączone (z
ustawieniem fabrycznym).
Jeśli tak się nie dzieje, należy natychmiast wyłączyć zasilanie
centrali i uważnie sprawdzić połączenia elektryczne.
Inne informacje, niezbędne do wyszukiwania i diagnostyki usterek
są zamieszczone w punkcie „Rozwiązywanie problemów".
5.4 WCZYTYWANIE URZĄDZEŃ
Po podłączeniu zasilania centrala musi wczytać urządzenia
podłączone do wejść „BlueBUS" i „STOP".
m
Faza wczytywania urządzeń musi być wykonana
również wtedy, gdy centrala nie ma żadnego
podłączonego urządzenia.
Należy uruchomić procedurę, włączając parametr Set 1 (zob.
rozdział "PROGRAMOWANIE").
Faza wczytywania podłączonych urządzeń może być powtórzona
w dowolnej chwili, również po wykonaniu montażu, na przykład w
razie konieczności zainstalowania dodatkowego urządzenia.
5.5 WCZYTYWANIE POZYCJI OGRANICZNIKÓW
MECHANICZNYCH
Po wczytaniu urządzeń należy wczytać pozycje ograniczników
mechanicznych (maksymalne otwarcie i maksymalne zamknięcie).
W tym celu:
odblokować motoreduktor za pomocą specjalnego klucza
1.
(patrz punkt „Ręczne blokowanie i odblokowywanie
motoreduktora")
Przesunąć ręcznie ramię do około połowy suwu (45°) i
2.
pozostawić w tym położeniu
zablokować motoreduktor
3.
uruchomić procedurę wyszukiwania położenia, włączając
4.
parametr Set 2 (zob. rozdział "PROGRAMOWANIE")
podczas wykonywania manewrów upewnić się, że dźwignia
5.
kompensacyjna ramienia zatrzymuje się na ogranicznikach
mechanicznych wyłącznika krańcowego. W przeciwnym
razie zatrzymać procedurę, naciskając enkoder (A), wykonać
regulację ograniczników
krańcowego i powtórzyć procedurę od początku
a
Nie przerywać wykonywania manewrów: w takim
przypadku konieczne będzie powtórzenie całej
procedury od początku.
312 – POLSKI
jak również w pełnym
mechanicznych wyłącznika

5.6 KONTROLA RUCHU RAMIENIA

Po wczytaniu urządzeń zaleca się wykonanie kilku manewrów w
celu sprawdzenia prawidłowości ruchu szlabanu.
37
W tym celu:
1. nacisnąć przycisk
f
„Otwiera"; sprawdzić, czy ramię zaczyna zwalniać przed
osiągnięciem pozycji otwarcia
2. nacisnąć przycisk
manewru „Zamyka"; sprawdzić, czy ramię zaczyna zwalniać
przed osiągnięciem pozycji zamknięcia
podczas manewru sprawdzić, czy diodowa lampa
3.
ostrzegawcza (jeśli jest zainstalowana) miga w cyklach: 0,5 s
włączona i 0,5 s wyłączona
wykonać kilka manewrów otwierania i zamykania w celu
4.
wychwycenia ewentualnych usterek montażu i regulacji lub
innych anomalii, na przykład punktów zwiększonego tarcia.
5.7 PODŁĄCZENIE INNYCH URZĄDZEŃ
W razie potrzeby zasilania urządzeń zewnętrznych, na przykład
odbiornika radiowego lub oświetlenia przełącznika kluczykowego,
możliwy jest pobór zasilania w sposób wskazany na rysunku.
Napięcie zasilania wynosi 24Vc -30% ÷ +10% z maksymalnym
dostępnym prądem wynoszącym 500mA.
38
, aby wydać polecenie manewru
, aby wydać polecenie
