5. Умови експлуатації
Умови експлуатації, зазначені в інструкції з монтажу та
експлуатації для насосів NK, NKG застосовуються також для
насосів з ущільненням валу типу "tandem".
5.1 Рідина промивання
Рідина промивання повинна бути чистою.
Рідина промивання повинна вибиратися
відповідно до області застосування насоса,
Увага
вона не повинна вступати в хімічну реакцію з
перекачуваним середовищем, з матеріалами
насоса і торцевого ущільнення.
Рідина промивання повинна бути з високою температурою
кипіння, гарними властивостями змащування і передачі
тепла.
Фактичний потік рідини промивання також слід вибирати з
урахуванням області застосування (рекомендується витрата
від 25 до 200 л/год).
Попередження
Система подачі рідини промивання ні за яких
умов не повинна бути безпосередньо
підключена до системи питного
водопостачання. Необхідно датримуватись
всіх локальних норм та правил.
Камеру ущільнення/картриджеве ущільнення можна
підключити до окремого резервуару з рідиною промивання . В
цьому випадку необхідно дотримувати вимоги інструкції по
монтажу і експлуатації від виробників резервуару.
5.1.1 Максимальний тиску і температура рідини промивки
Тиск рідини для промивання завжди повинен бути нижче за
тиск перекачуваного середовища.
Максимальна температура рідини промивання залежить від
матеріалу торцевого ущільнення валу.
Торцеве ущільнення
температура рідини промивання
валу
EPDM
FFKM
FKM
FXM
HNBR
Ці значення застосовуються до води, як промивної рідини.
При використанні інших рідин зв'яжіться з Grundfos.
5.1.2 Точки випаровування рідини промивання
Ущільнення валу типу "tandem" може перекачувати рідини
температурою до 140 °C. З метою забезпечення належного
змащення поверхонь ущільнення, дуже важливо, щоб точка
випаровування рідини промивання була принаймні на
10-15 °С вище, ніж температура перекачуваної рідини.
Максимальна допустима
[°C]
+120
+140
+90
+140
+90
6. Монтаж
6.1 Подача рідини промивання
6.1.1 Торцеве ущільнення валу типу "tandem" з двома
окремими ущільненнями валу в камері
1
2
3

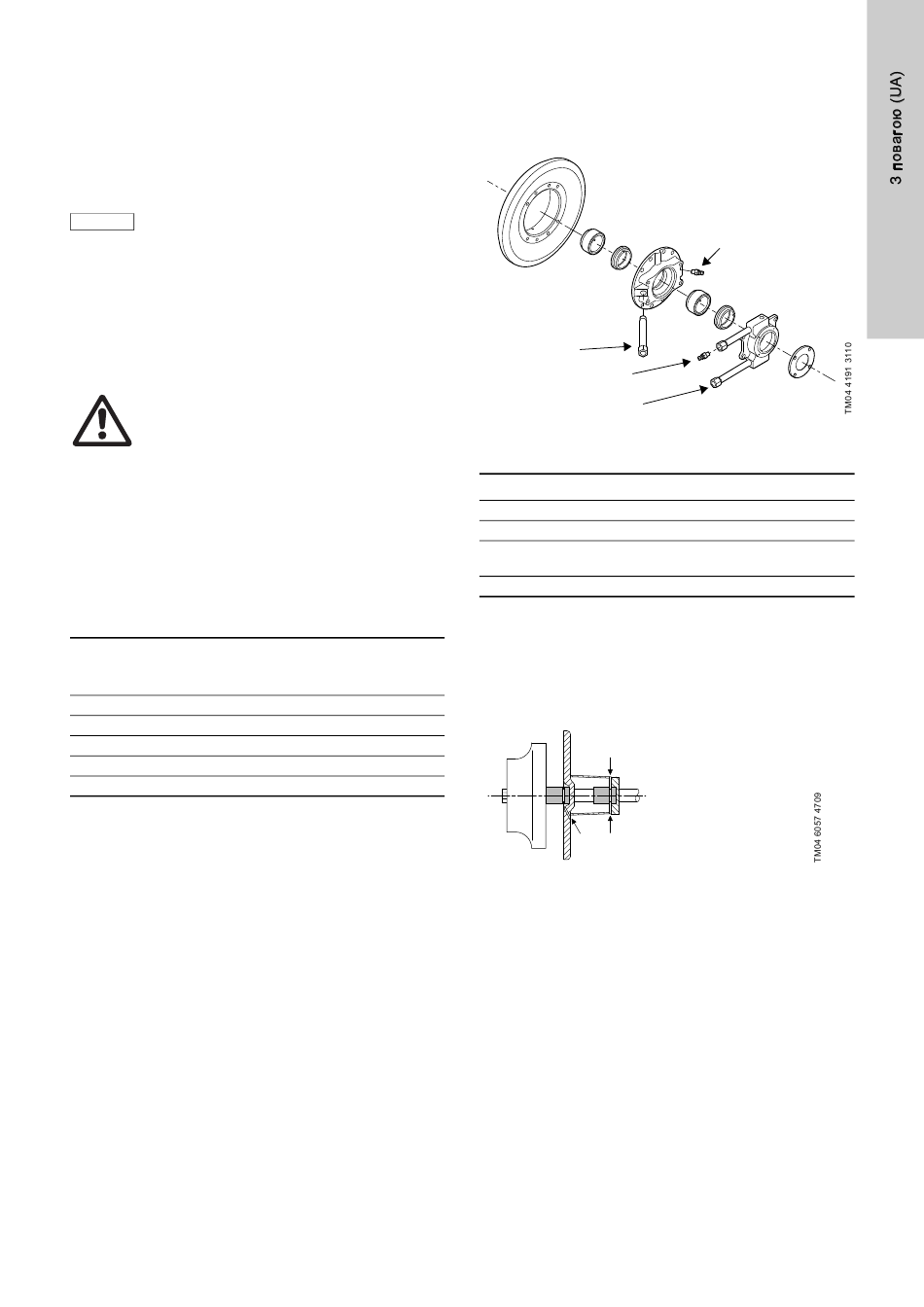

Рис. 2 Торцеве ущільнення валу типу "tandem" з двома
окремими ущільненнями валу в камері
Поз. Опис
A Відкрутіть гвинт для заливки рідини
1 Первинне ущільнення, трубне підключення -3/8"
Вторинне ущільнення, трубне підключення з
2
вентиляційним гвинтом -3/8"
3 Вторинне ущільнення, трубне підключення -3/8"
У цьому виконанні (торцеве ущільнення валу типу "tandem")
камера має три з'єднання. Дивіться рис. 2 та рис. 3.
Поз. 1 встановлюється зі сторони насоса, поз. 2 та 3
встановлюється в камеру. Всі з'єднання близькі до ущільнень
валу.
Під'єднання
2
3
1
Рис. 3 Напрямок потоку промивної рідини
Наглухо закрите виконання
(дивіться 6.2 Система промивки (циркуляції))
Використовуйте з'єднання 3 як вхідне, а з'єднання 2 для
вентиляції.
З'єднання 1 повинно бути закрите.
Виконання з протоком
(дивіться 6.2 Система промивки (циркуляції))
Використовуйте з'єднання 3 як вхідне, а підключення 2 як
вихідне. Промивна рідина змащує і охолоджує вторинне
ущільнення валу.
З'єднання 1 повинно бути закрите.
A
