1. Označavanje upozorenja
2. Opšte informacije
3. Opis proizvoda
4. Primene
5. Radni uslovi
5.1 Tačnost za ispiranje
6. Instalacija
6.1 Priključak tečnosti za ispiranje
6.2 Sistem za ispiranje
7. Puštanje u rad
8. Održavanje
9. Rad
9.1 Periodi neaktivnosti i zaštita od smrzavanja
10. Servis
10.1 Servisni kompleti i servisna uputstva
11. Uklanjanje
Upozorenje
Pre instalacije, pročitajte ova uputstva za
instalaciju i rad. Instalacija i rad treba da budu u
skladu sa lokalnim propisima i prihvaćenim
pravilima dobrog poslovanja.
1. Označavanje upozorenja
Upozorenje
Upozorenja u ovom uputstvu za montažu i rad sa
ovom oznakom predstavljaju mere sigurnosti,
čijim nepridržavanjem može doći do ozlede
osoblja, a u skladu su sa propisom oznaka datih
u propisu "Oznaka sigurnosti DIN 4844-W00".
Upozorenja u ovom uputstvu za montažu i rad sa
ovom oznakom predstavljaju mere sigurnosti
Pažnja
čijim nepridržavanjem može doći do oštećenja
mašine i njene funkcije.
Upozorenja ove oznake predstavljaju savete kojih
Savet se treba pridržavati radi obezbeđenja sigurnog
i pouzdanog rada uređaja.
2. Opšte informacije
Ova uputstva za instalaciju i rad su dodatak uputstvima za
operaciju i rad NK, NKG pumpi.
3. Opis proizvoda
Strana Ovaj tip dvostrukog zaptivača sastoji se od dva zaptivača vratila
montiranih u tandem spoj u odvojenoj komori zaptivača ili u
85
patronskom zaptivaču.
85
85
85
86
86
86
86
87
88
88
88
88
88
88
88 1

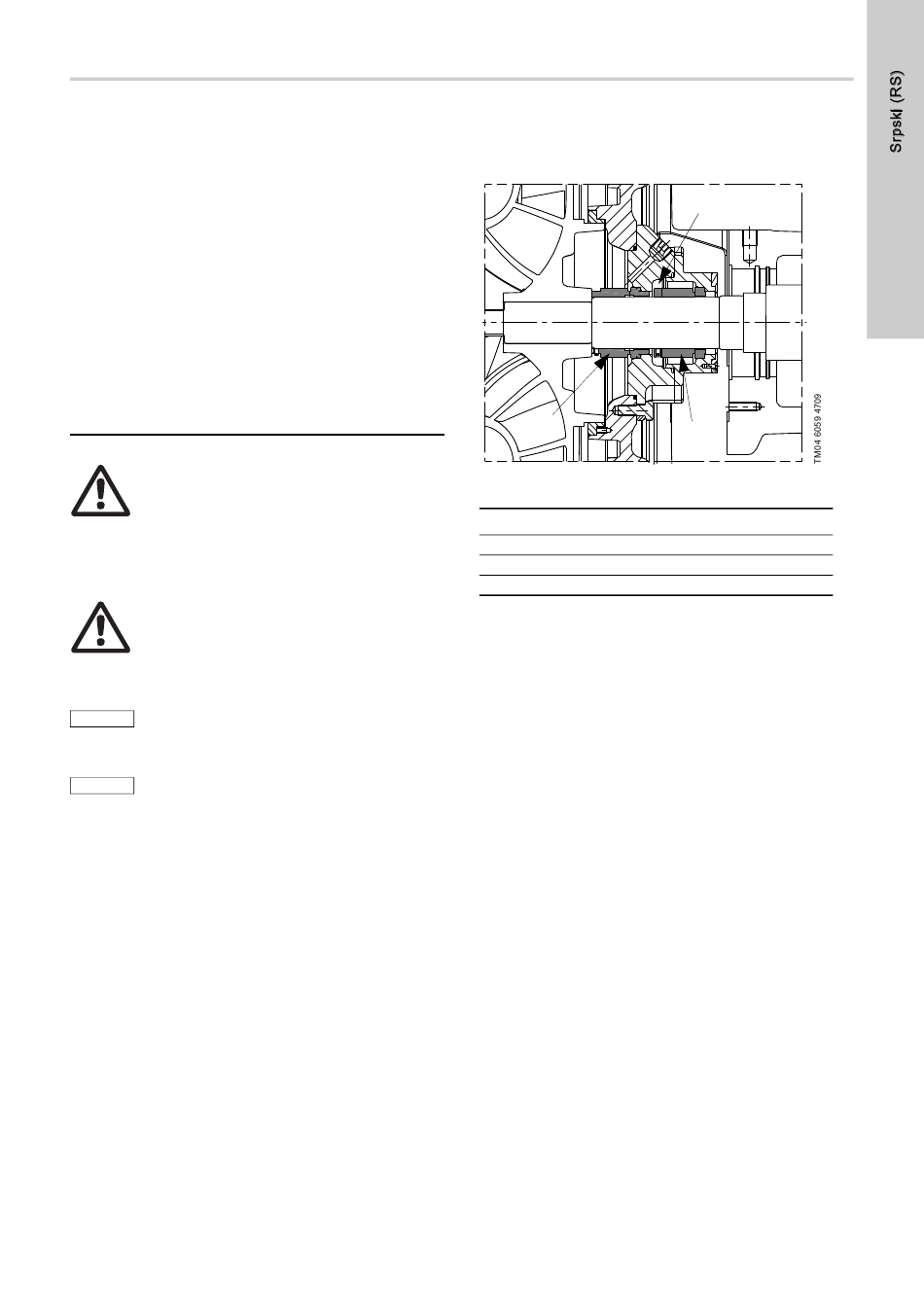

Slika 1 Tandem zaptivka se sastoji od dve zaptivke vratila
Poz. Opis
1 Primarna zaptivka vratila
2 Sekundarna zaptivka vratila
3 Komora zaptivke, sadrži tečnost za ispiranje
Pumpe sa tandem zaptivkom vratila zahtevaju sistem za ispiranje
koji omogućava pravilnu tečnost za ispiranje u komoru zaptivke.
Pritisak u komori zaptivke/patroni zaptivke mora da bude niži od
pritiska pumpane tečnosti. Zato će mala količina pumpane
tečnosti proći kroz primarnu zaptivku vratila i pomešaće se sa
tečnošću za ispiranje. Curenje pumpane tečnosti iz primarne
zaptivke biće isprane tečnošću za ispiranje.
Kako je primarna zaptivka u kontaktu sa tečnošću sa obe strane,
nema zone isparavanja u otvoru zaptivke. To sprečava
nagomilavanje naslaga kristala na površinama primarne zaptivke
vratila. Naslage bi mogle da dovedu do kvara primarne zaptivke
vratila.
Kada se radi sa vrućim tečnostima, tečnost za ispiranje dodatno
uklanja toplotu sa sistema i prilikom rada i mirovanja, i tako hladi
površine zaptivke vratila.
4. Primene
Tandem zaptivka je optimalna solucija u ovim slučajevima:
• Pumpa pumpa kristalizujuće tečnosti, npr. rastvor kaustične
sode. Sakupljenje kristala na atmosferskoj strani biće
izbegnuto.
• Podmazivanje i hlađenje zaptivke vratila je potrebno tokom
mirovanja.
• Neophodno je praćenje stepena curenja iz primarne zaptivke.
• Neophodna je zaštita od prodora vazduha sa atmosferske
strane (za tečnosti koje reaguju sa atmosferskim kiseonikom).
• Pumpa radi sa negativnim ulaznim pritiskom (vakum) od
0 - 0,69 bara u poređenju sa pritiskom komore za ispiranje.
U ovom slučaju će tečnost za ispiranje obezbediti podmazujući
film za primarnu zaptivku vratila.
Tandem zaptivka može da radi sa tečnostima temperature do
140 °C.
