Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας
ΠΕΡΙΕΧΟΜΕΝΑ
1. Σύμβολα που χρησιμοποιούνται στο παρόν
έντυπο
2. Γενικές πληροφορίες
3. Περιγραφή προϊόντος
4. Εφαρμογές
5. Συνθήκες λειτουργίας
5.1 Υγρό έκπλυσης
6. Εγκατάσταση
6.1 Σύνδεση υγρού έκπλυσης
6.2 Σύστημα έκπλυσης
7. Εκκίνηση
8. Συντήρηση
9. Λειτουργία
9.1 Περίοδοι αδράνειας και προστασία κατά του παγετού
10. Σέρβις
10.1 Σετ ανταλλακτικών και οδηγίες σέρβις
11. Απόρριψη
Προειδοποίηση
Πριν την εγκατάσταση, διαβάστε τις παρούσες
οδηγίες εγκατάστασης και λειτουργίας.
Λειτουργία και εγκατάσταση πρέπει να
συμφωνούν με τους τοπικούς κανονισμούς και
τους παραδεκτούς κανόνες καλής χρήσης.
1. Σύμβολα που χρησιμοποιούνται στο παρόν
έντυπο
Προειδοποίηση
Η μη συμμόρφωση με αυτές τις οδηγίες
ασφαλείας μπορεί να καταλήξει σε τραυματισμό!
Η μη συμμόρφωση με αυτές τις οδηγίες
Προσοχή ασφαλείας μπορεί να προκαλέσει δυσλειτουργία
ή βλάβη του προϊόντος!
Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά
Σημείωση
ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία.
2. Γενικές πληροφορίες
Οι παρούσες οδηγίες εγκατάστασης και λειτουργίας αποτελούν
συμπλήρωμα στις οδηγίες εγκατάστασης και λειτουργίας για τις
αντλίες ΝΚ, ΝΚG.
3. Περιγραφή προϊόντος
Αυτός ο τύπος διπλού στυπιοθλίπτη αποτελείται από δύο
στυπιοθλίπτες άξονα σε μία αλυσωτή διάταξη σε έναν ξεχωριστό
θάλαμο στυπιοθλίπτη ή σε μία ενιαία μονάδα στυπιοθλίπτη.
24
Σελίδα
24
24
24
24
25
25
25
25
26
27
27
1
27
27
27

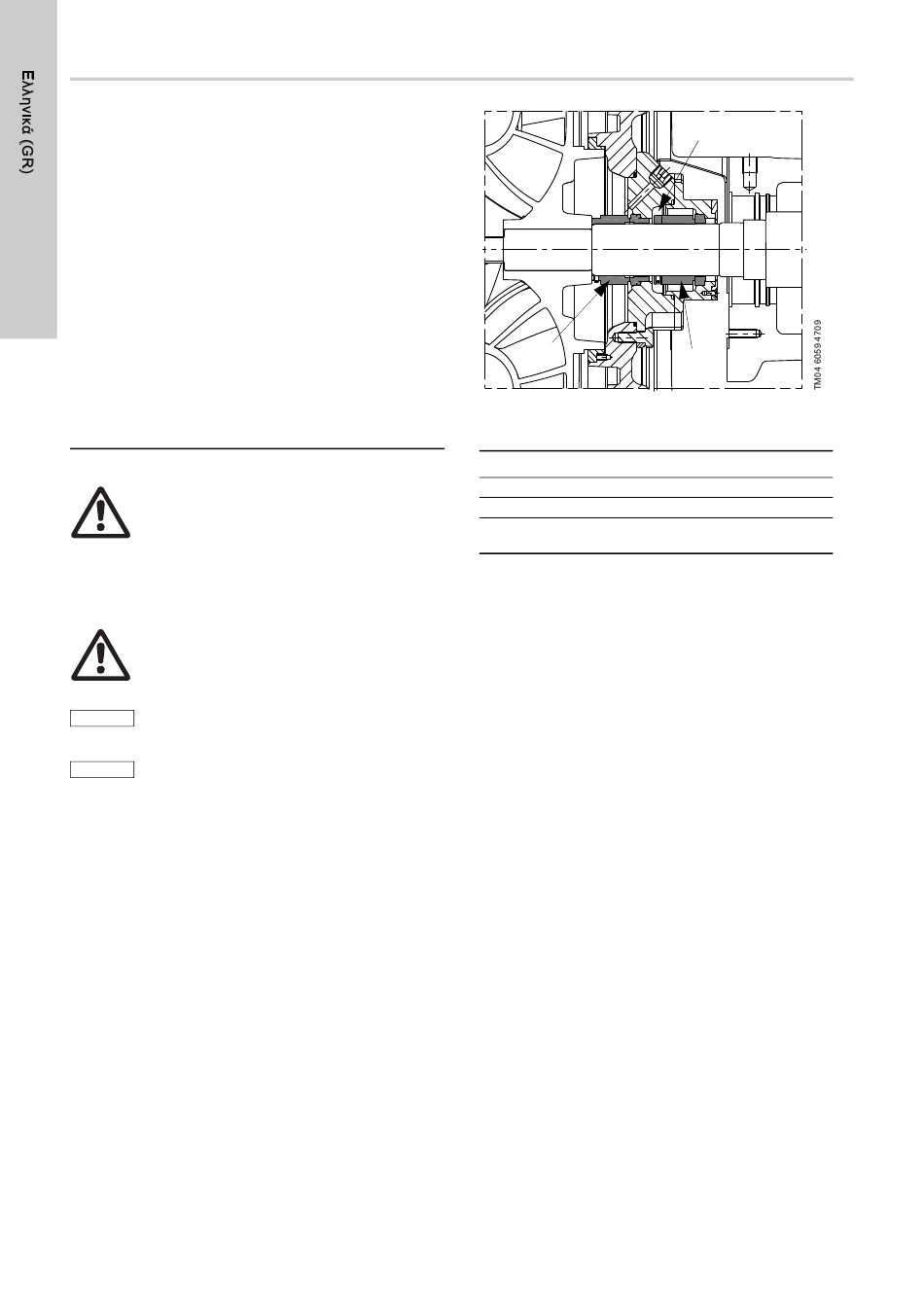

Σχ. 1 Αλυσωτή διάταξη στυπιοθλίπτη που αποτελείται από
27
δύο στυπιοθλίπτες άξονα
27
Θέση Περιγραφή
1 Πρωτεύοντας στυπιοθλίπτης άξονα
2 Δευτερεύοντας στυπιοθλίπτης άξονα
Θάλαμος στυπιοθλίπτη, που αποτελείτα από υγρό
3
έκπλυσης
Οι αντλίες με αλυσωτή διάταξη στυπιοθλίπτη άξονα απαιτούν ένα
σύστημα έκπλυσης που παρέχει το σωστό υγρό έκπλυσης στο
θάλαμο στυπιοθλίπτη.
Η πίεση στο θάλαμο στυπιοθλίπτη/ενιαία μονάδα στυπιοθλίπτη
πρέπει να είναι μικρότερη από την πίεση του αντλούμενου
υγρού. Κατά συνέπεια, μία μικρή ποσότητα του αντλούμενου
υγρού θα διαπεράσει στον πρωτεύοντα στυπιοθλίπτη άξονα και
θα αναμειχθεί με το υγρό έκπλυσης. Το αντλούμενο υγρό που
διαρρέει μέσω του πρωτεύοντα στυπιοθλίπτη θα απομακρυνθεί
με το υγρό έκπλυσης.
Καθώς ο πρωτεύοντας στυπιοθλίπτης άξονα έρχεται σε επαφή με
το υγρό και από τις δύο πλευρές του, δεν υπάρχει ζώνη εξάτμισης
στο διάκενο του στυπιοθλίπτη. Αυτό εμποδίζει τη δημιουργία
κρυσταλλωτικών επικαθίσεων στις επιφάνειες στυπιοθλίπτη του
πρωτεύοντα στυπιοθλίπτη άξονα. Διαφορετικά, οι επικαθίσεις
μπορεί να προκαλέσουν βλάβη στον πρωτεύοντα στυπιοθλίπτη
άξονα.
Στις εγκαταστάστεις ζεστού νερού, το υγρό έκπλυσης
απομακρύνει παράλληλα τη θερμότητα από το σύστημα τόσο
κατά τη διάρκεια της λειτουργίας όσο και όταν βρίσκεται εκτός
λειτουργίας με αποτέλεσμα να ψύχει τις επιφάνειες του
στυπιοθλίπτη του άξονα στυπιοθλίπτη.
4. Εφαρμογές
Ο στυπιοθλίπτης άξονα με αλυσωτή διάταξη αποτελεί την
καλύτερη δυνατή λύσει στις παρακάτω περιπτώσεις:
• Η αντλία αντλεί κρυσταλλωμένα υγρά, π.χ. διάλυμα καυστικής
σόδας. Θα αποφευχθεί η συσσώρευση κρυστάλλων στην
ατμοσφαιρική πλευρά.
• Η λίπανση και η ψύξη των στυπιοθλιπτών του άξονα είναι
απαραίτηση κατά τη διάρκεια της ακινητοποίησης.
• Απαιτείται η παρακολούθηση του ρυθμού διαρροής από τον
πρωτεύοντα στυπιοθλίπτη άξονα.
• Η παρεμπόδιση της εισόδου του αέρα από την ατμοσφαιρική
πλευρά είναι απαραίτητη (για υγρά που αντιδρούν με το
οξυγόνο της ατμόσφαιρας).
• Η αντλία λειτουργεί με αρνητική πίεση εισόδου (κενό) από
0 - 0,69 bar σε σύγκριση με την πίεση στο θάλαμο έκπλυσης.
Σε αυτήν την περίπτωση το υγρό έκπλυσης θα προμηθεύει τη
μεμβράνη λίπανσης για τον πρωτεύοντα στυπιοθλίπτη άξονα.
Η αλυσωτή διάταξη στυπιοθλίπτη μπορεί να αντιμετωπίσει
θερμοκρασία αντλούμενου υγρού μέχρι και 140 °C.
