6.2.3 Εξωτερικά συστήματα υγρού έκπλυσης
Τυποποιημένοι στυπιοθλίπτες άξονα: Το υγρό έκπλυσης
καθαρίζει το θάλαμο στυπιοθλίπτη και οδηγείται σε μία
αποχέτευση. Το υγρό έκπλυσης ψύχει και λιπαίνει
αποτελεσματικά τις επιφάνειες στυπιοθλίπτη.
Έξοδος 3/8"
Είσοδος 3/8"

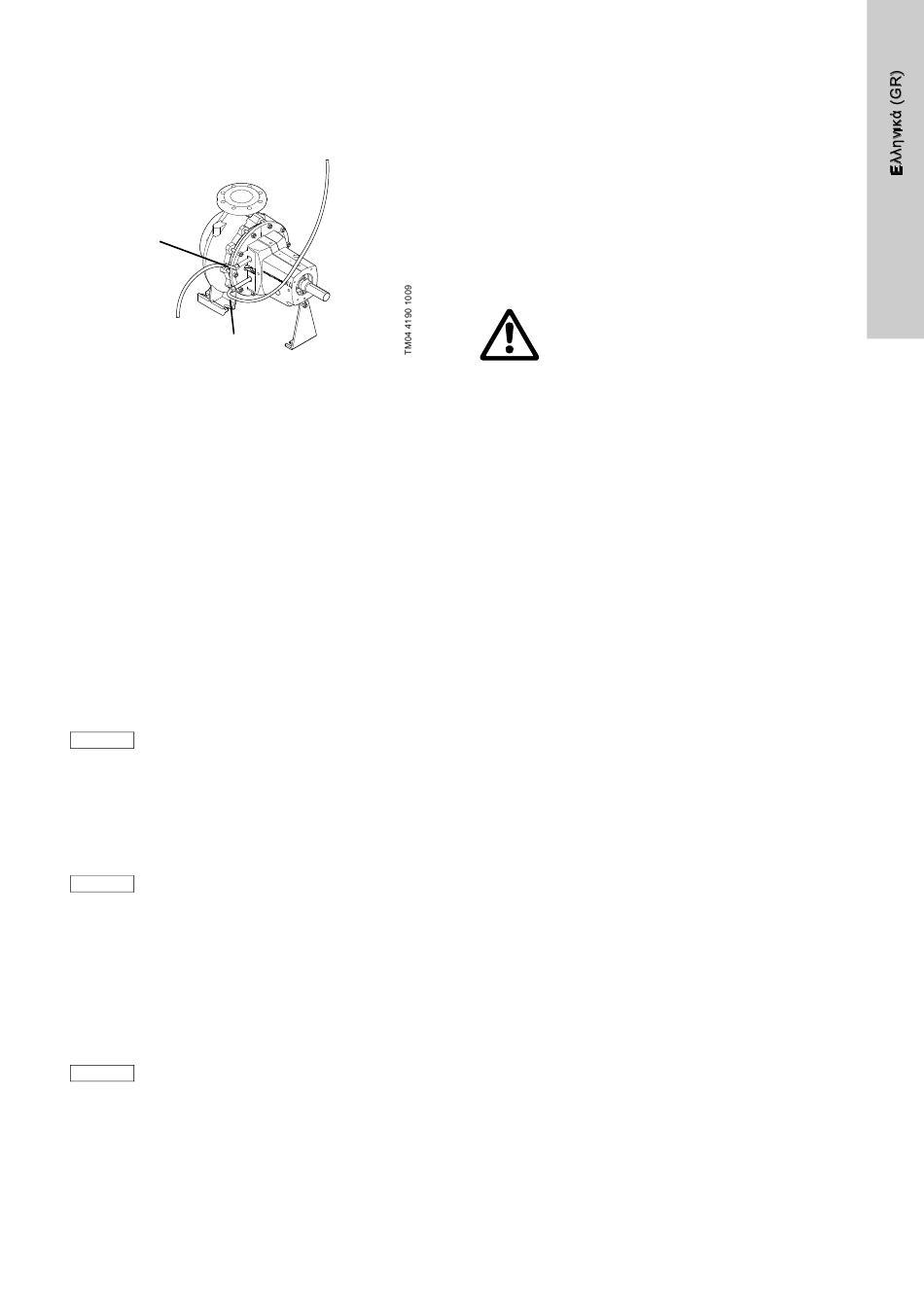

Σχ. 7 Αλυσωτή διάταξη στυπιοθλίπτη με υγρό έκπλυσης που
απομακρύνεται σε μία αποχέτευση
Το αντλούμενο υγρό που διαρρέει μέσω του πρωτεύοντα
στυπιοθλίπτη οδηγείται σε μία αποχέτευση από το υγρό
έκπλυσης.
Για εξωτερικά συστήματα υγρού έκπλυσης λάβετε υπόψη τις
παρακάτω συνθήκες:
• Ο ρυθμός παροχής του υγρού έκπλυσης πρέπει να ταιριάζει με
την εφαρμογή (συνιστώμενος ρυθμός παροχής 25-200 l/h. Μία
αύξηση θερμοκρασίας 20 °C του υγρού έκπλυσης μπορεί
επίσης να χρησιμοποιηθεί ως παράμετρος ελέγχου).
• Η πίεση του υγρού έκπλυσης πρέπει να είναι πάντα μικρότερη
από την πίεση του αντλούμενου υγρού.
Ενιαία μονάδα στυπιοθλίπτη: Ο υγρό έκπλυσης καθαρίζει την
ενιαία μονάδα στυπιοθλίπτη και οδηγείται σε μία αποχέτευση.
Εάν πέσει η πίεση εισόδου του υγρού έκπλυσης, η εσωτερική
λειτουργία άντλησης της ενιαίας μονάδας στυπιοθλίπτη παρέχει
επαρκή ψύξη του υγρού έκπλυσης ώστε να ψύξει και να λιπάνει
τις επιφάνειες στυπιοθλίπτη. Η ενιαία μονάδα στυπιοθλίπτη είναι
αυτόματης εξαέρωσης.
Η παροχή του υγρού έκπλυσης δεν πρέπει ποτέ
να είναι απευθείας συνδεδεμένη με το σύστημα
Σημείωση
δημόσιας παροχής νερού. Επιπλέον, πρέπει να
τηρούνται οι τοπικοί κανονισμοί.
7. Εκκίνηση
Βλέπε, επίσης, οδηγίες εγκατάστασης και λειτουργίας για την
τυποποιημένη αντλία.
Πριν από την εκκίνηση, ο θάλαμος στυπιοθλίπτη/
ενιαία μονάδα στυπιοθλίπτη και η αντλία πρέπει
Προσοχή
να έχουν γεμίσει πλήρως με υγρό και να έχουν
εξαερωθεί.
1. Συνδέστε την είσοδο και την έξοδο του θαλάμου στυπιοθλίπτη/
ενιαίας μονάδας στυπιοθλίπτη μέσω ενός κατάλληλου σωλήνα
ή μίας σύνδεσης εύκαμπτου σωλήνα. Βλέπε σχήματα 2 και 4.
2. Εκκινήστε την αντλία και ελέγξτε τη φορά περιστροφής.
Παρατηρήστε τη σωστή φορά περιστροφής στο καπάκι του
ανεμιστήρα του κινητήρα.
Ο θάλαμος στυπιοθλίπτη/ενιαία μονάδα
στυπιοθλίπτη πρέπει να είναι πάντα γεμάτος με
το υγρό έκπλυσης κατά τη διάρκεια της
Προσοχή
λειτουργίας.
Η ξηρή λειτουργία θα καταστρέψει το
στυπιοθλίπτη άξονα.
8. Συντήρηση
Βλέπε τις οδηγίες εγκατάστασης και λειτουργίας για τις αντλίες
ΝΚ, ΝΚG.
9. Λειτουργία
Για να εξασφαλίσετε την καλύτερη δυνατή λειτουργία και
απόδοση, βεβαιωθείτε ότι η παροχή του υγρού έκπλυσης είναι
πάντα επαρκής και φροντίστε η υπερυψωμένη δεξαμενή να
διαθέτει πάντα υγρό έκπλυσης.
Ανάλογα με το αντλούμενο υγρό, η ποιότητα του υγρού έκπλυσης
πρέπει να ελέγχεται σε τακτά διαστήματα ώστε να εξασφαλίζεται
η καλύτερη δυνατή λειτουργία.
9.1 Περίοδοι αδράνειας και προστασία κατά του
παγετού
Προειδοποίηση
Προσέξτε την κατεύθυνση των οπών εξαέρωσης
και εξασφαλίστε ότι το υγρό που διαφεύγει δεν θα
προκαλέσει τραυματισμό σε άτομα ή δεν θα
καταστρέψει τον κινητήρα ή άλλα εξαρτήματα.
Όταν διαχειρίζεστε καυτά ή επικίνδυνα υγρά,
πρέπει να δίνετε ιδιαίτερη προσοχή στον κίνδυνο
τραυματισμού ατόμων από το καυτό ή το
επικίνδυνο υγρό.
Πρέπει να τηρούνται οι τοπικοί κανονισμοί
ασφαλείας.
Αντλία
Σχετικά με τις γενικές οδηγίες, συμβουλευτείτε τις οδηγίες
εγκατάστασης και λειτουργίας των αντλιών NK, NKG.
Θάλαμος στυπιοθλίπτη
Ξεβιδώστε τις δύο συνδέσεις (θέση 2 και 3, σχήμα 2).
Η σύνδεση έκπλυσης-υγρού που βρίσκεται στο χαμηλότερο
σημείο λειτουργεί ως αποχέτευση.
Ενιαία μονάδα στυπιοθλίπτη
1. Ξεβιδώστε τις σύνδέσεις για το υγρό έκπλυσης (θέση 1 και 2,
σχήμα 4).
2. Αδειάστε την ενιαία μονάδα στυπιοθλίπτη. Αυτό μπορεί να
γίνει με δύο τρόπους:
• Απομακρύνετε το υπόλοιπο υγρό με τη βοήθεια ενός
αεροπίστολου ή παρεμφερούς διάταξης. Η πίεση δεν πρέπει
να υπερβαίνει την πίεση που προσδιορίζεται στην ενιαία
μονάδα στυπιοθλίπτη.
• Ξεπλύντε την ενιαία μονάδα στυπιοθλίπτη με διάλυμα
γλυκόλης-νερού, εάν ισχύει για την εφαρμογή. Η πίεση δεν
πρέπει να υπερβαίνει την πίεση που προσδιορίζεται στην
ενιαία μονάδα στυπιοθλίπτη.
10. Σέρβις
Κατά την παραγγελία ανταλλακτικών, αναφέρετε πάντα τα
στοιχεία της πινακίδας της αντλίας ώστε να εξασφαλίσετε ότι θα
σας παραδοθούν τα σωστά ανταλλακτικά.
Εάν ζητηθεί από την Grundfos να πραγματοποιήσει σέρβις στη
συγκεκριμένη αντλία, τότε πρέπει να της παρασχεθούν όλες οι
λεπτομέρειες σχετικά με το αντλούμενο υγρό, κ.λ.π. πριν
προσκομιστεί η αντλία για σέρβις. Διαφορετικά η Grundfos έχει το
δικαίωμα να μην δεχθεί την αντλία για σέρβις.
10.1 Σετ ανταλλακτικών και οδηγίες σέρβις
Βλέπε www.grundfos.com (WebCAPS), WinCAPS ή Service Kit
Catalogue.
11. Απόρριψη
Το προϊόν αυτό και τα εξαρτήματά του θα πρέπει να απορριφθούν
με ένα φιλικό προς το περιβάλλον τρόπο:
1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική υπηρεσία
συλλογής αποβλήτων.
2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη
εταιρεία Grundfos ή συνεργείο επισκευών.
Υπόκειται σε τροποποιήσεις.
