Nederlands (NL) Installatie- en bedieningsinstructies
INHOUD
1.

Symbolen die in dit document gebruikt worden

2.

Algemene informatie

3.

Productomschrijving

4. Toepassingen
5. Bedrijfscondities
5.1 Spoelvloeistof
6. Installatie
6.1 Aansluiting van de spoelvloeistof
6.2 Spoelsysteem
7. Opstarten
8. Onderhoud
9. Bediening
9.1 Vorstbescherming en periodes van
buitengebruikstelling
10. Service
10.1 Servicesets en service-instructies
11. Afvalverwijdering
Waarschuwing
Lees voor installatie deze installatie- en bedie-
ningsinstructies door. De installatie en bediening
dienen bovendien volgens de lokaal geldende
voorschriften en regels plaats te vinden.
1. Symbolen die in dit document gebruikt
worden
Waarschuwing
Als deze veiligheidsvoorschriften niet in acht
worden genomen, kan dit resulteren in
persoonlijk letsel!
Als deze veiligheidsvoorschriften niet in acht
Voorzichtig
worden genomen, kan dit resulteren in
technische fouten en schade aan de installatie!
Opmerkingen of instructies die het werk
N.B.
eenvoudiger maken en zorgen voor een veilige
werking.
2. Algemene informatie
Deze installatie- en bedieningsinstructies zijn een aanvulling op
de installatie- en bedieningsinstructies van NK, NKG pompen.
56
3. Productomschrijving
Pagina Dit type dubbele asafdichting bestaat uit twee asafdichtingen als
tandemopstelling gemonteerd in een aparte afdichtingskamer of
56
in een cartridge-afdichting.
56
56
56
57
57
57
57
58
59
59
59
59
59
59
1
59

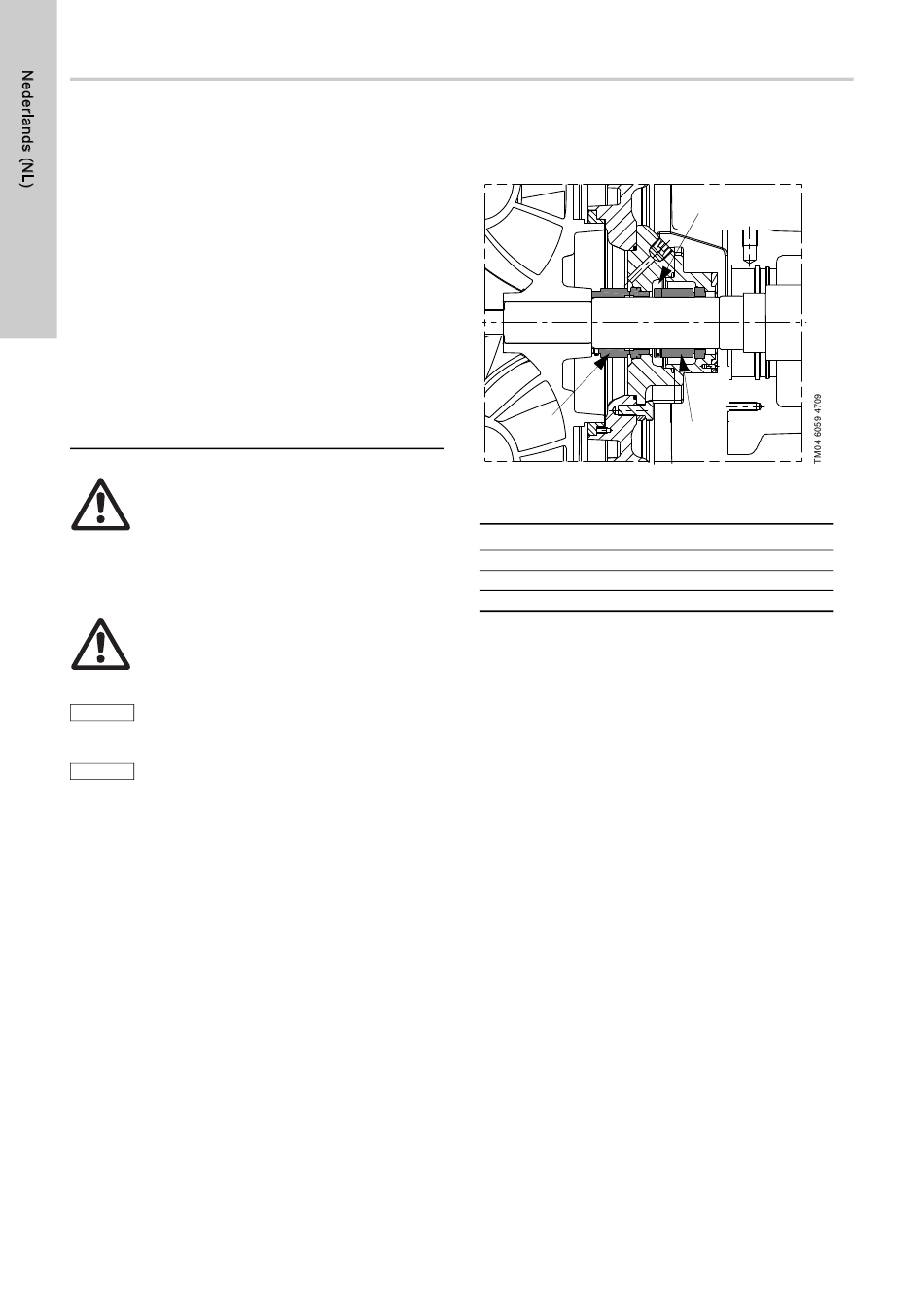

Afb. 1 Tandem afdichting bestaande uit twee aparte
asafdichtingen
Pos. Beschrijving
1 Primaire asafdichting
2 Secundaire asafdichting
3 Afdichtingskamer met spoelvloeistof
Voor pompen met een tandem asafdichting is een spoelsysteem
nodig dat de juiste spoelvloeistof aan de afdichtingskamer levert.
De druk in de afdichtingskamer/cartridge-afdichting moet lager
zijn dan de druk van de verpompte vloeistof. Daardoor sijpelt een
kleine hoeveelheid van de verpompte vloeistof door de primaire
asafdichting, en deze mengt met de spoelvloeistof. De verpompte
vloeistof die via de primaire afdichting weglekt, wordt
weggespoeld door de spoelvloeistof.
Omdat de primaire asadichting in contact is met vloeistof aan
beide zijden, is er geen verdampingszone in de afdichtende
ruimte. Dit voorkomt de ophoping van kristalliserende afzettingen
op de afdichtingsvlakken van de primaire asafdichting.
Deze afzettingen kunnen uiteindelijk leiden tot het defect raken
van de primaire asafdichting.
Bij hete toepassingen verwijdert de spoelvloeistof bovendien de
warmte uit het systeem, zowel tijdens bedrijf als tijdens stilstand,
en zo worden de afdichtingsvlakken van de asafdichting gekoeld.
4. Toepassingen
De tandem asafdichting is de optimale oplossing bij gebruik in de
volgende situaties:
• De pomp verpompt kristalliserende vloeistoffen (bijv.
natronloog). Ophoping van kristallen aan de atmosferische
zijde wordt vermeden.
• Smering en koeling van asafdichtingen is nodig tijdens
stilstand.
• Bewaking van de leksnelheid uit de primaire asafdichting is
nodig.
• Voorkoming van luchtindringing vanuit de atmosferische zijde
is nodig (voor vloeistoffen die reageren met atmosferische
zuurstof).
• De pomp werkt met een negatieve inlaatdruk (vacuüm) van
0 -0,69 bar ten opzichte van de druk in de spoelkamer.
In dit geval levert de spoelvloeistof de smerende laag voor de
primaire asafdichting.
De tandem afdichting is bestendig tegen verpompte vloeistoffen
met een temperatuur van maximaal 140 °C.
