5. Radni uvjeti

Radni uvjeti navedeni u montažnim i pogonskim uputama za NK,
NKG crpke također se odnose i za crpke s tandemskim spojem
brtve vratila.
5.1 Tekućina za ispiranje
Tekućina za ispiranje mora biti čista.
Tekućinu za ispiranje potrebno je odabrati
Upozorenje
sukladno primjeni i ne smije kemijski utjecati na
materijal crpke i brtve vratila.
Tekućina za ispiranje mora imati visoku točku ključanja, dobra
svojstva podmazivanja i prijenosa topline.
Protok tekućine za ispiranje također mora odgovarati primjeni
(preporučeni protok 25-200 l/h).
Upozorenje
Nikada ne spajajte napajanje tekućine za
ispiranje direktno na javni vodoopskrbni sustav.
Potrebno je pridržavati se lokalnih propisa.
Moguće je spojiti komoru brtve/patronsku brtvu na odvojeni
spremnik za tekućinu za ispiranje. U takvim slučajevima,
potrebno je pridržavati se montažnih i pogonskih uputa
proizvođača.
5.1.1 Maksimalni tlak i temperatura tekućine za ispiranje
Tlak tekućine za ispiranje uvijek mora biti niži od tlaka dizane
tekućine.
Maksimalna dozvoljena temperatura tekućine za ispiranje ovisi o
gumenom materijalu sekundarne brtve vratila.
Max. dozvoljena temperatura
Brtva vratila
EPDM
FFKM
FKM
FXM
HNBR
Ove se vrijednosti odnose na vodu kao tekućinu za ispiranje.
Ukoliko se koriste druge tekućine za ispiranje, kontaktirajte
Grundfos za max. dozvoljenu temperaturu tekućine za ispiranje.
5.1.2 Točka isparavanja tekućine za ispiranje
Tandemski spoj brtve vratila može raditi s dizanom tekućinom
temperature do 140 °C. Kako bi se osiguralo odgovarajuće
podmazivanje tekućinom u zazoru brtve, iznimno je važno da je
točka isparavanja tekućine za ispiranje najmanje 10-15 °C viša
od temperature dizane tekućine.
tekućine za ispiranje
[°C]
+120
+140
+90
+140
+90
6. Instalacija
6.1 Priključak tekućine za ispiranje
6.1.1 Tandemski spoj brtvi s dvije odvojene brtve vratila u
komori brtve
1
2
3

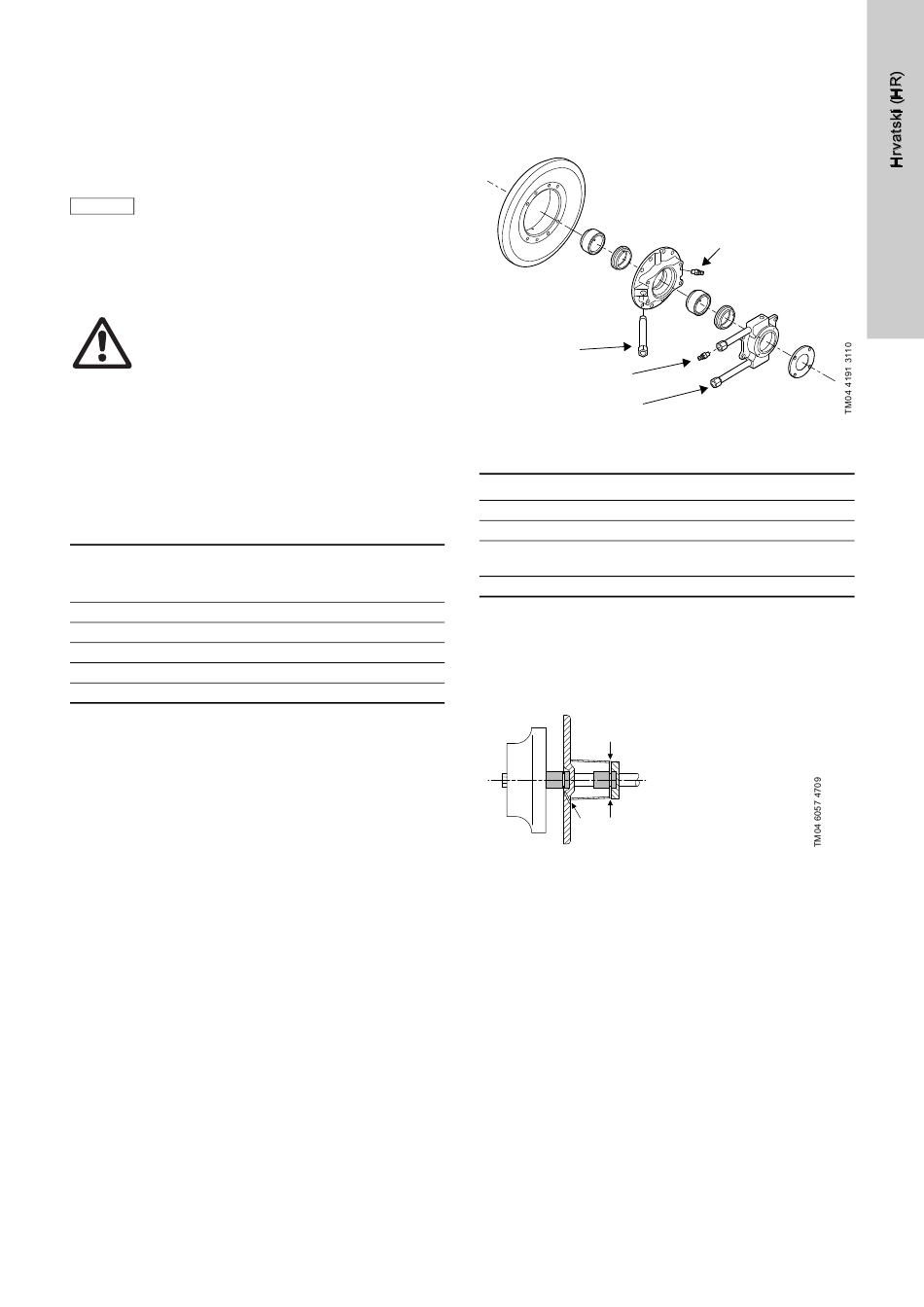

Slika 2 Tandemski spoj brtvi s dvije odvojene brtve vratila u
komori brtve
Poz. Opis
A Vijak za odzračivanje za dizanu tekućinu
1 Cijevni priključak -3/8" primarne brtve vratila
Cijevni priključak -3/8" sekundarne brtve vratila s
2
vijkom za odzračivanje komore brtve
3 Cijevni priključak -3/8" sekundarne brtve vratila
U ovom tandemskom spoju brtve vratila, komora brtve ima tri
priključka. Pogledajte sl. 2 i sl. 3. Poz. 1 vodi do strane brtve
vratila s dizanom tekućinom, a poz. 2 i 3 vodi do komore brtve.
Svi priključci su blizu brtvenim površinama brtvi vratila.
Priključci
2
3
1
Slika 3 Smjer protoka tekućine za ispiranje
Rješenja sa zatvorenim krajem
(Pogledajte 6.2 Sustav za ispiranje)
Preporučujemo da koristite priključak 3 kao ulaz, a priključak 2 za
odzračivanje.
Priključak 1 mora biti zatvoren.
Rješenja s cirkulacijom
(Pogledajte 6.2 Sustav za ispiranje)
Koristite priključak 3 kao ulaz, a priključak 2 kao izlaz.
Tekućina za ispiranje hladi i podmazuje sekundarnu brtvu vratila.
Priključak 1 mora biti zatvoren.
A
