2. Splošne informacije
Ta navodila za montažo in obratovanje so dodatek k navodilom
za montažo in obratovanje za NK, NKG črpalke.
3. Opis proizvoda
Stran Ta tip dvojnega tesnila je sestavljen iz dveh tesnil osi nameščenih
v tandemu v ločenih komorah tesnila ali v kartušnem tesnilu.
81
81
81
81
82
82
82
82
83
84
84
84
84
84
84
1
84

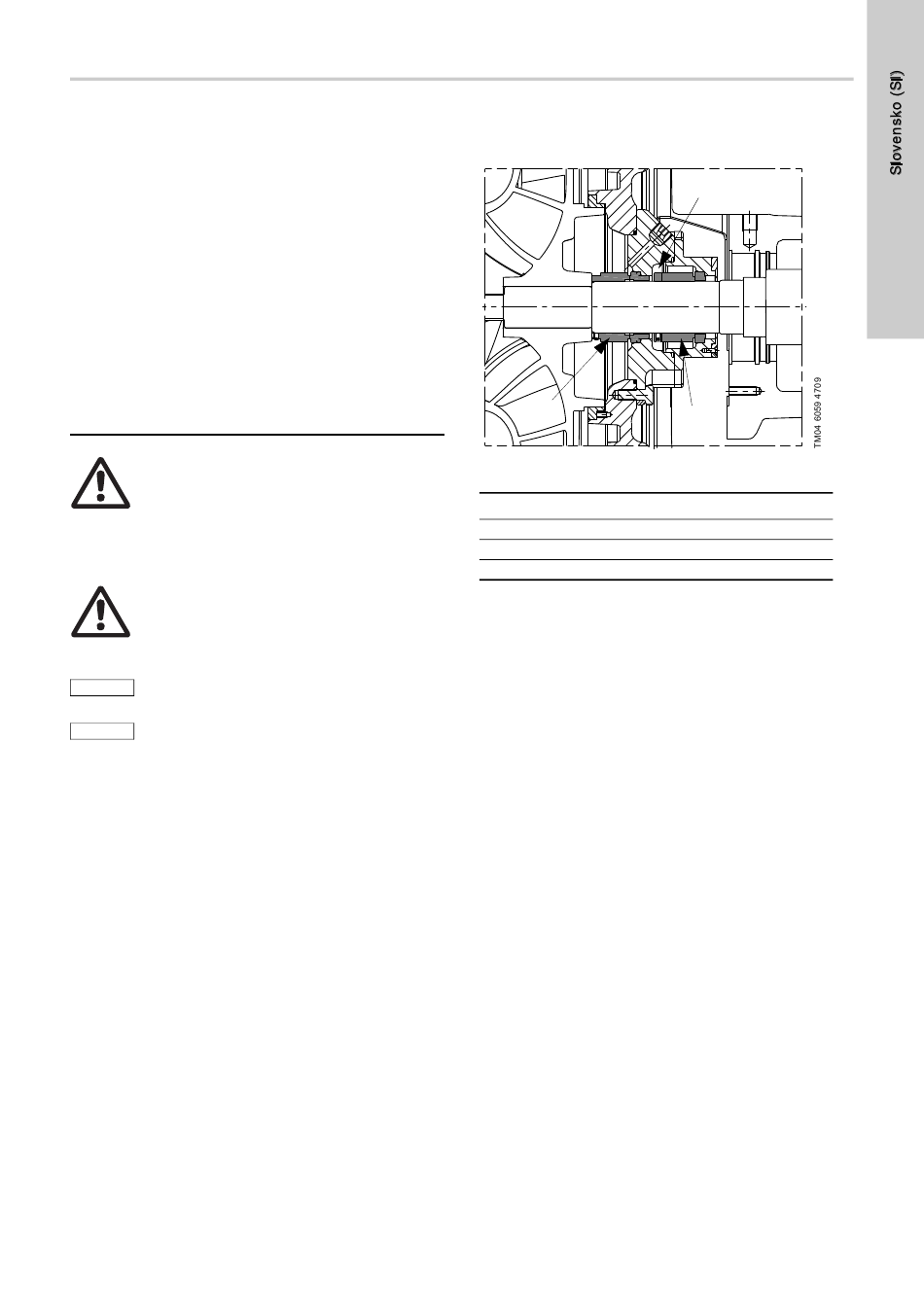

Slika 1 Tandemska namestitev dveh tesnil osi
Poz. Opis
1 Primarno tesnilo osi
2 Sekundarno tesnilo osi
3 Komora tesnila s splakovalno tekočino
Črpalke s tandemsko namestitvijo tesnila osi zahtevajo
splakovalni sistem za zagotavljanje ustrezne splakovalne
tekočine v komori tesnila.
Tlak v komori tesnila/kartušnem tesnilu mora biti nižji od tlaka
prečrpavane tekočine. Posledično bo majhna količina
prečrpavane tekočine pronicala skozi primarno tesnilo in se
pomešala s splakovalno tekočino. Prečrpavana tekočina, ki
prodre preko primarnega tesnila, bo odplaknjena s splakovalno
tekočino.
Ker je primarno tesnilo z obeh strani v stiku s tekočino, v regi
tesnila ni uparjanja. To preprečuje nalaganje kristaliziranih
depozitov na površino primarnih tesnil osi. Depoziti bi sicer lahko
vodili v okvare primarnega tesnila osi.
Pri aplikacijah z visokimi temperaturami splakovalna tekočina
poleg tega odvaja tudi toploto iz sistema in sicer tako med
obratovanjem, kot tudi med mirovanjem ter hladi površino tesnila
osi.
4. Uporaba
Dvojno tesnilo osi v tandemski namestitvi je optimalna rešitev v
naslednjih primerih:
• Črpalka črpa kristalizirajoče tekočine na primer raztopino
kavstične sode. Nalaganje kristalov na strani, ki je v stiku z
zrakom, bo preprečeno.
• Mazanje in hlajenje tesnil osi je v času mirovanja nujno.
• Nadzor stopnje puščanja na primarnem tesnilu osi se zahteva.
• Nujno je preprečevanje vstopa zraka s strani, ki je v stiku z
zrakom (pri tekočinah, ki reagirajo s kisikom iz zraka).
• Črpalka deluje z negativnim vhodnim tlakom (vakuum) od
0 - 0,69 bar v primerjavi s tlakom v splakovalni komori.
V tem primeru bo splakovalna tekočina ustvarila mazalni film
za primarno tesnilo osi.
Tandemska namestitev tesnila je primerna za temperaturo črpane
tekočine do 140 °C.
