6.2.3 Sistemas externos de líquidos de limpeza
Empanques padrão: O líquido de limpeza limpa à pressão a
câmara do empanque e é conduzido para um dreno. O líquido de
limpeza arrefece e lubrifica eficazmente as faces do vedante.
Saída 3/8"
Entrada 3/8"

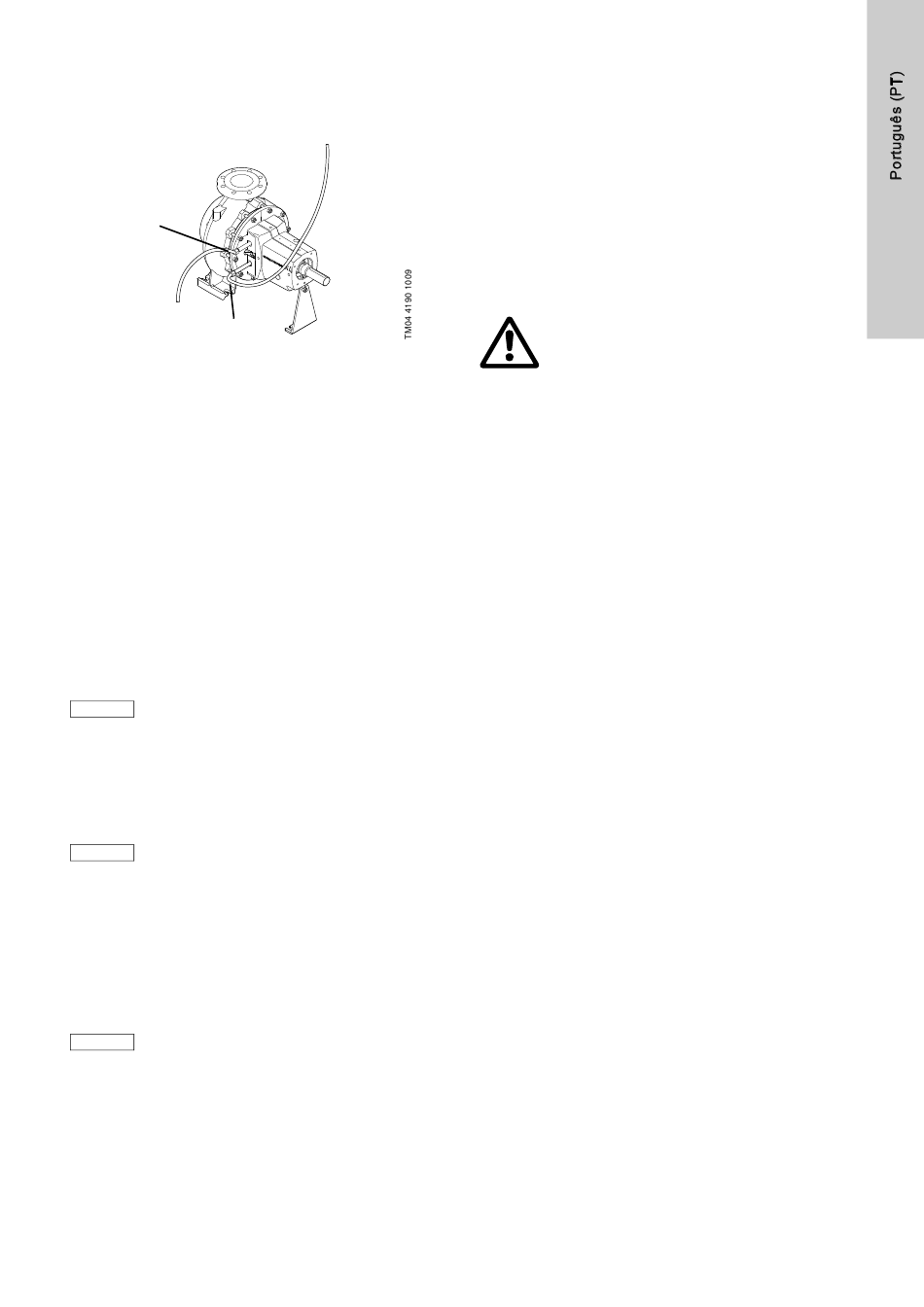

Fig. 7 Instalação tandem do empanque com líquido de
limpeza a ser conduzido para um dreno
O líquido bombeado que verte através do empanque principal é
conduzido para o dreno pelo líquido de limpeza.
Para os sistemas externos de líquidos de limpeza tenha em
atenção estas condições:
• o caudal do líquido de limpeza deve estar em conformidade
com a aplicação (caudal recomendado de 25-200 l/h. um
aumento da temperatura de 20 °C do líquido de limpeza pode
igualmente ser utilizado como um parâmetro de controlo).
• A pressão do líquido de limpeza tem de ser sempe inferior à
pressão do líquido bombeado.
Cartucho vedante: O líquido de limpeza limpa à pressão o
cartucho vedante e é conduzido para um dreno. Se a pressão
externa de entrada do líquido de limpeza descer, a função interna
de bombeamento do cartucho vedante proporciona uma
circulação suficiente do líquido de limpeza para arrefecer e
lubrificar as faces do vedante. O cartucho vedante purga-se
automaticamente.
O abastecimento do líquido de limpeza nunca
deve ser ligado directamente ao sistema público
Nota
de abastecimento de água. As regulamentações
locais têm de ser cumpridas.
7. Arranque
Consulte também as instruções de instalação e funcionamento
para a bomba standard.
Antes de proceder ao arranque, a câmara do
empanque/cartucho vedante e a bomba têm de
Atenção
estar completamente abastecidos com líquido e
purgados.
1. Ligue a entrada e saída da câmara do empanque/cartucho
vedante através de uma tubagem ou ligação de tubos
adequada. Consulte as figuras 2 e 4.
2. Proceda ao arranque da bomba e verifique o sentido de
rotação.
Verifique o sentido de rotação correcto na tampa do ventilador
do motor.
A câmara do empanque/cartucho vedante têm de
estar sempre abastecidos com líquido de limpeza
Atenção
durante o funcionamento.
O funcionamento em seco destruirá o empanque.
8. Manutenção
Consulte as instruções de instalação e funcionamento para
bombas NK, NKG.
9. Funcionamento
Para assegurar um funcionamento e desempenho ideais
certifique-se de que o fluxo do líquido de limpeza é sempre
suficiente e verifique se o depósito elevado nunca fica sem
líquido de limpeza.
Dependendo do líquido bombeado, a qualidade do líquido de
limpeza tem de ser regularmente verificada para assegurar um
funcionamento ideal.
9.1 Períodos de inactividade e protecção
anticongelamento
Aviso
Tenha atenção à orientação dos orifícios de
purga e tome as devidas precauções para
assegurar que o líquido que saia não cause
lesões, nem danifique o motor ou outros
componentes.
No manuseamento de líquidos quentes ou
perigosos, preste especial atenção ao risco de
danos causados por jactos de líquido a escaldar
ou líquidos perigosos.
As normas de segurança locais têm de ser
cumpridas.
Bomba
Para directrizes gerais, consulte as instruções de instalação e
funcionamento para bombas NK, NKG.
Câmara do empanque
Desaperte as duas ligações (pos. 2 e 3, fig. 2).
A ligação inferior do líquido de limpeza funciona como dreno.
Cartucho vedante
1. Desaperte as ligações para o líquido de limpeza
(pos. 1 e 2, fig. 4).
2. Esvazie o cartucho vedante. Isto pode ser feito de duas
formas:
• Elimine o líquido restante através de uma pistola de ar ou
dispositivo semelhante. A pressão não deve exceder a
pressão nominal do cartucho vedante.
• Purgue o cartucho vedante através de uma solução glicol-
água, se aplicável para esta aplicação. A pressão não deve
exceder a pressão nominal do cartucho vedante.
10. Serviço
Quando encomendar peças sobressalentes, indique sempre os
dados da chapa de características da bomba para assegurar que
são fornecidas as peças correctas.
Se for solicitada à Grundfos a reparação da bomba, a Grundfos
tem de ser informada de forma pormenorizada sobre o líquido
bombeado, etc., antes desta ser devolvida para reparação.
Caso contrário, a Grundfos pode recusar-se a aceitar a bomba
para reparação.
10.1 Kits de reparação e manuais de serviço
Consulte www.grundfos.com (WebCAPS), WinCAPS ou o
Catálogo Kit de Reparação.
11. Eliminação
Este produto ou as suas peças devem ser eliminadas de forma
ambientalmente segura:
1. Utilize o serviço de recolha de desperdícios público ou pri-
vado.
2. Se tal não for possível, contacte a Grundfos mais próxima de
si ou oficina de reparação.
Sujeito a alterações.
