6.2.3 Sistemi esterni di liquido di flussaggio
Tenuta meccanica standard: Il fluido di flussaggio raggiunge la
camera della tenuta, dopodiché viene condotto allo scarico.
Il liquido di flussaggio raffredda e lubrifica efficacemente le facce
della tenuta.
Uscita 3/8"
Ingresso 3/8"

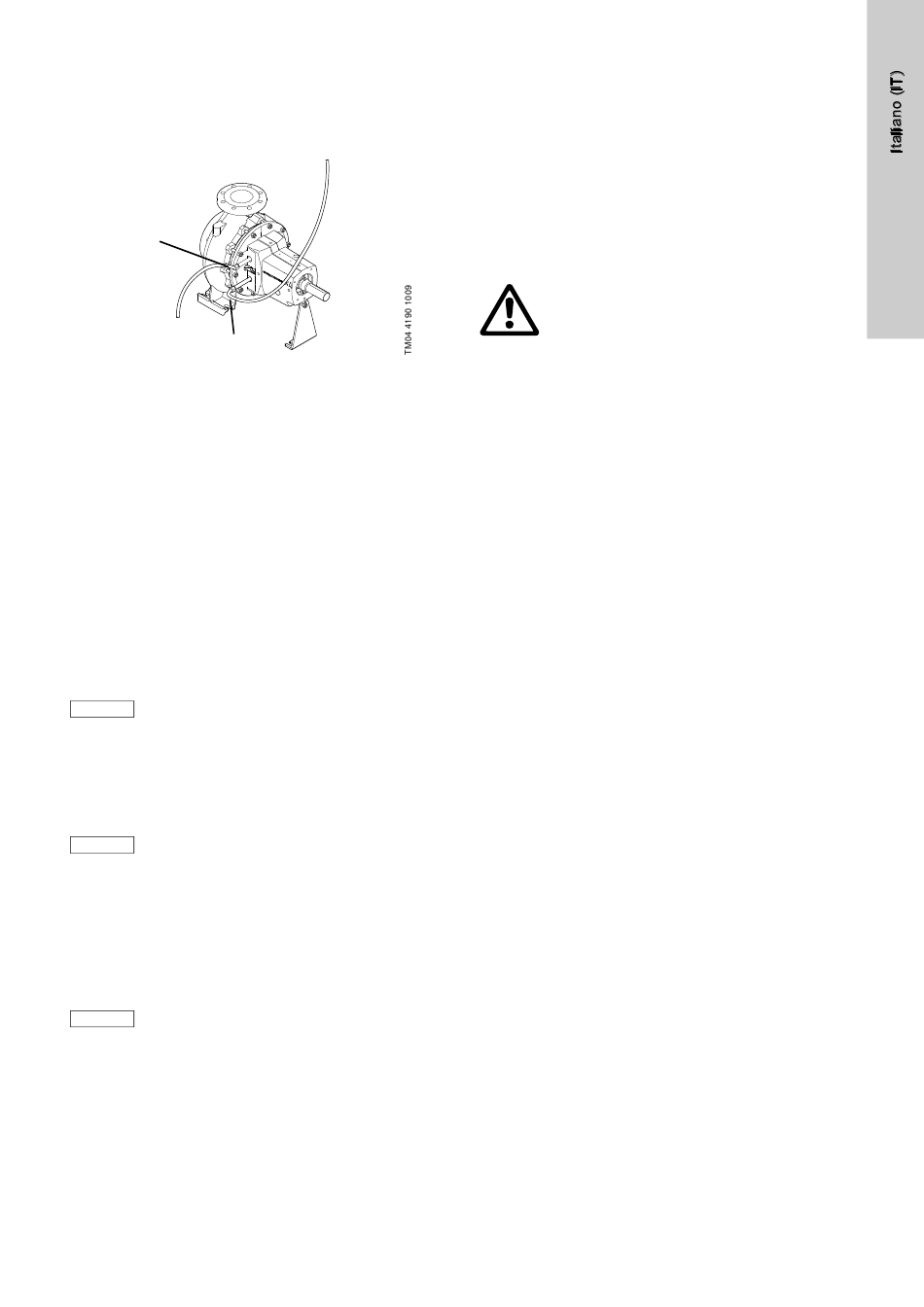

Fig. 7 Tenuta tandem con liquido di flussaggio a perdere
(anello aperto)
Il liquido pompato che trafila dalla tenuta meccanica viene
asportato dal liquido di flussaggio e condotto allo scarico.
Per sistemi di flussaggio esterni, notare queste condizioni:
• La portata del liquido di flussaggio deve adeguarsi al tipo di
applicazione (portata raccomandata 25-200 l/h). Un aumento
di temperatura di 20 °C del fluido di flussaggio potrebbe anche
essere usato come parametro di controllo).
• La pressione del liquido di flussaggio deve essere sempre
inferiore alla pressione del liquido pompato.
Tenuta meccanica a cartuccia: Il fluido di flussaggio raggiunge
la tenuta a cartuccia, dopodiché viene condotto allo scarico. Se la
pressione esterna del liquido di flussaggio cala, la funzione di
pompaggio interno della tenuta a cartuccia fornisce una
circolazione sufficiente per assicurare lubrificazione e
raffreddamento alle facce della tenuta. La tenuta a cartuccia è
auto-sfiatante.
Non collegare mai l'alimentazione del liquido di
flussaggio direttamente alla rete di approvvigio-
Nota
namento idrico pubblico (acquedotto).
Attenersi alle norme locali vigenti.
7. Avviamento
Consultare anche le istruzioni di installazione e funzionamento
della pompa standard.
Prima dell'avviamento, la camera pressurizzata/
Attenzione
tenuta a cartuccia e la pompa devono essere
riempite completamente con il liquido e sfiatate.
1. Collegare l'ingresso e l'uscita della camera/tenuta a cartuccia
utilizzando un appropriato tubo rigido o flessibile.
Vedi figure 2 e 4.
2. Avviare la pompa e controllare il senso di rotazione.
Osservare il senso di rotazione corretto sul coperchio della
ventola del motore.
La camera delle tenute/tenuta a cartuccia devono
essere sempre riempite con il fluido di flussaggio
Attenzione
durante il funzionamento.
La marcia a secco provoca danni permanenti alla
tenuta meccanica.
8. Manutenzione
Consultare le istruzioni di installazione e funzionamento delle
pompe NK, NKG.
9. Funzionamento
Per garantire funzionamento e prestazioni ottimali, assicurarsi
che la portata del liquido di flussaggio sia sempre sufficiente e
verificare che il serbatoio posto sopra la pompa sia sempre
rifornito del liquido di flussaggio.
A seconda del tipo di liquido pompato, la qualità del liquido di
flussaggio deve essere verificata ad intervalli regolari al fine di
garantire un funzionamento ottimale.
9.1 Periodi di inattività e protezione dal gelo
Avviso
Prestare attenzione alla direzione dei fori di sfiato
per assicurarsi che la fuoriuscita di liquido non
possa causare lesioni a persone o danni al
motore o altri componenti.
Maneggiando liquidi molto caldi o pericolosi si
deve prestare particolare attenzione al rischio di
lesioni personali provocate dal contatto con
acqua calda o liquidi pericolosi.
Attenersi alle vigenti norme locali sulla sicurezza.
Pompa
Consultare le istruzioni d'installazione e funzionamento delle
pompe NK, NKG.
Camera tenute meccaniche
Svitare le due connessioni (pos. 2 e 3, fig. 2).
L'attacco inferiore del liquido di flussaggio funge da drenaggio.
Tenuta a cartuccia
1. Allentare gli attacchi per il liquido di flussaggio (pos. 1 e 2,
fig. 4).
2. Svuotare la tenuta a cartuccia. Questa operazione può essere
svolta in due diversi modi:
• Soffiare via il liquido restante utilizzando un soffiatore ad aria
compressa o uno strumento analogo. La pressione non deve
superare la pressione di esercizio consentita per la tenuta a
cartuccia.
• Sciacquare la tenuta a cartuccia utilizzando una soluzione
acqua-glicole, se adatta per l'applicazione in oggetto.
La pressione non deve superare la pressione di esercizio
consentita per la tenuta a cartuccia.
10. Service
Quando si ordinano le parti di ricambio, fornire sempre i dati della
targhetta di identificazione della pompa, per garantire che
vengano inviati i componenti corretti.
Se la riparazione della pompa viene richiesta a Grundfos, occorre
contattare l'azienda per comunicare i dettagli sul liquido pompato
ecc. prima di spedire la pompa per la riparazione. In caso
contrario Grundfos può rifiutarsi di accettare la pompa.
10.1 Kit di riparazione e istruzioni per la riparazione
Vedere www.grundfos.com (WebCAPS), WinCAPS o il
Service Kit Catalogue.

11. Smaltimento

Lo smaltimento di questo prodotto o di parte di esso deve essere
effettuato in modo consono:
1. Usare i sistemi locali, pubblici o privati, di raccolta dei rifiuti.
2. Nel caso in cui non fosse possibile, contattare Grundfos o
l'officina di assistenza autorizzata più vicina.
Soggetto a modifiche.
