5. Radni uslovi

Radni uslovi koji su navedeni u uputstvima za instalaciju i rad za
NK, NKG pumpe odnose se i na pumpe sa tandem zaptivkom
vratila.
5.1 Tačnost za ispiranje
Tečnost za ispiranje mora da bude čista.
Tečnost za ispiranje mora da se odabere u skladu
Pažnja
sa primenom i ne sme hemijski da reaguje na
materijal pumpe i zaptivke vratila.
Tečnost za ispiranje mora da ima visoku tačku ključanja, dobru
moć podmazivanja i prenosa toplote.
Protok tečnosti za ispiranje takođe mora da bude u skladu sa
primenom (preporučen protok je 25-200 l/h).
Upozorenje
Nikada ne povezujte napajanje tečnosti za
ispiranje direktno na vodovod. Pridržavajte se
lokalnih propisa.
Moguće je povezati komoru zaptivke/patronu vratila na odvojen
rezervoar tečnosti za ispiranje. U takvim slučajevima uputstva za
instalaciju i rad treba da se uzmu u obzir.
5.1.1 Maksimalni pritisak i temperatura tečnosti za ispiranje
Pritisak tečnosti za ispiranje uvek mora da je niži od pritska
pumpane tečnosti.
Maksimalna dozvoljena temperatura tečnosti za ispiranje zavisi
od gumenog materijala sekundarne zaptivke vratila.
Maks. dozvoljena temperatura
Zaptivka vratila
EPDM
FFKM
FKM
FXM
HNBR
Ove vrednosti se odnose na vodu kao tečnost za ispiranje.
Ako se koriste neke druge tečnosti za ispiranje, kontaktirajte
Grundfos za maks. dozvoljenu temperaturu tečnosti za ispiranje.
5.1.2 Tačka isparavanja tečnosti za ispiranje
Tandem zaptivka vratila može da radi sa tečnošću temerature do
140 °C. Kako biste osigurali pravilno podmazivanje tečnošću
otvora zaptivke, važno je da je tačka isparavanja tečnosti za
ispiranje najmanje za 10-15 °C viša od temperature pumpane
tečnosti.
86
tečnosti za ispiranje
[°C]
+120
+140
+90
+140
+90
6. Instalacija
6.1 Priključak tečnosti za ispiranje
6.1.1 Tandem spoj zaptivke sa dve odvojene zaptivke vratila
u komori zaptivača
1
2
3

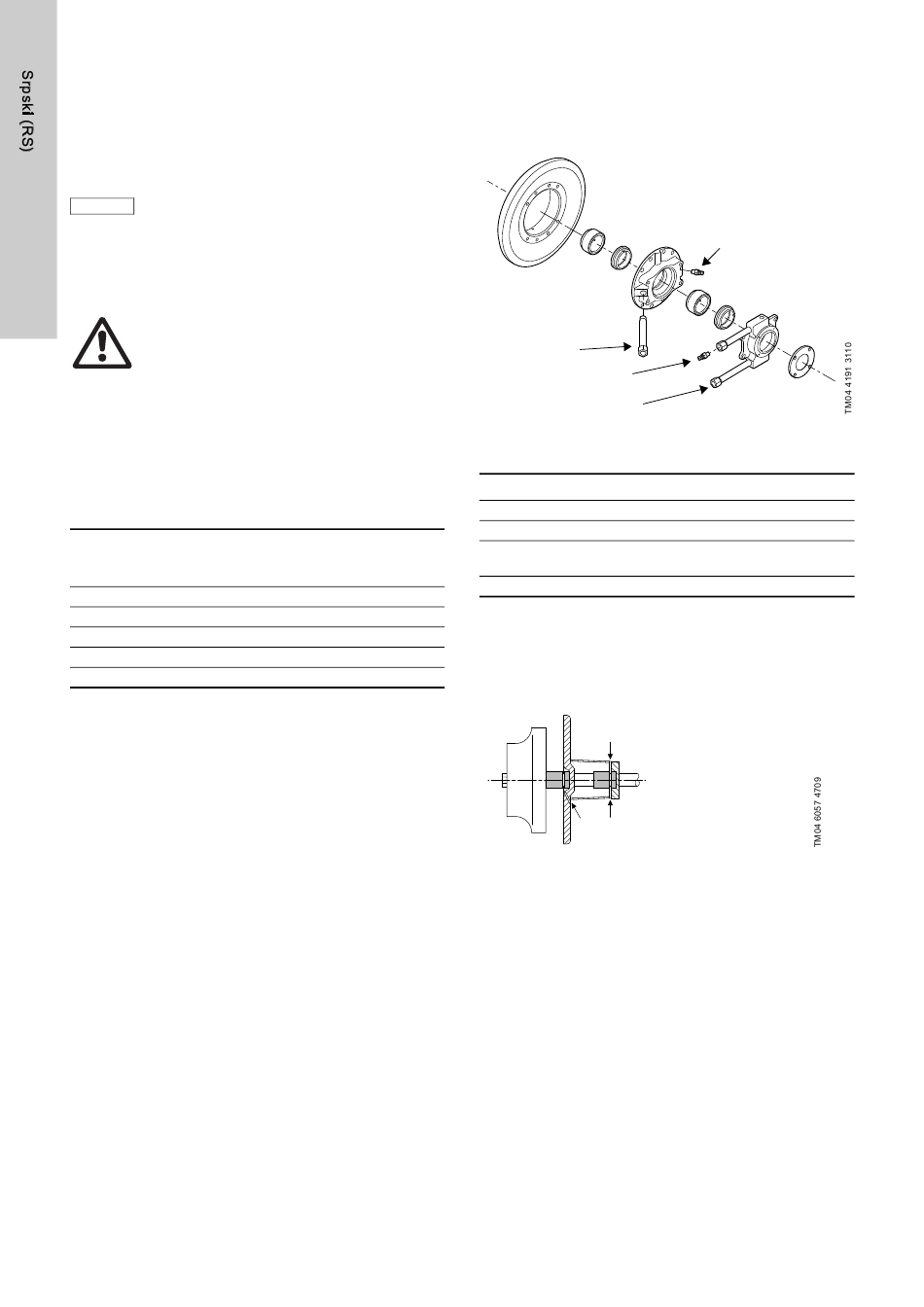

Slika 2

Tandem spoj zaptivke sa dve odvojene zaptivke
vratila u komori zaptivača
Poz. Opis
A Zavrtanj za odzračivanje pumpane tečnosti
1 Spoj cevi primarne zaptivke vratila -3/8"
Spoj cevi sekundarne zaptivke vratila za zavrtnjem za
2
odzračivanje komore zaptivke -3/8"
3 Spoj cevi sekundarne zaptivke vratila -3/8"
U tandem zaptivki vratila, komora zaptivke ima tri veze.
Pogledajte sl. 2 i sl. 3. Poz. 1 vodi do strane pumpane tečnosti
zaptivke vratila, i poz. 2 i 3 do komore zaptivke. Sve veze su uz
površine zaptivke vratila.
Spojevi
2
3
1
Slika 3 Pravac protoka tečnosti za ispiranje
Rešenja sa zatvorenim krajem
(Pogledajte 6.2 Sistem za ispiranje)
Koristite samo vezu 3 kao ulaz i 2 za odzračivanje.
Veza 1 mora da bude priključena.
Rešenja s cirkulacijom
(Pogledajte 6.2 Sistem za ispiranje)
Koristita vezu 3 kao ulaz i 2 kao izlaz. Tečnost za ispiranje
podmazuje i hladi sekundarnu zaptivku vratila.
Veza 1 mora da bude priključena.
A
