5. Darba apstākļi
Sūkņu NK, NKG uzstādīšanas un ekspluatācijas instrukcijās
norādītie darba apstākļi ir piemērojami arī sūkņiem, kuriem ir
tandēma vārpstas blīvējums.
5.1 Skalošanas šķidrums
Skalošanas šķidrumam jābūt tīram.
Skalošanas šķidrums jāizvēlas, ņemot vērā
Uzmanību
lietojumu, un tas nedrīkst ķīmiski ietekmēt sūkņa
un vārpstas blīvējuma materiālus.
Skalošanas šķidrumam jābūt augstai viršanas temperatūrai,
labām eļļošanas un siltumvadīšanas īpašībām.
Skalošanas šķidruma plūsmai jāatbilst arī lietojumam
(ieteicamais plūsmas ātrums ir 25-200 l/h).
Brīdinājums
Skalošanas šķidruma pievadcauruli nedrīkst
savienot tieši ar komunālās ūdensapgādes
sistēmu. Jāievēro vietējie noteikumi.
Blīvējuma kameru/ieliktņa blīvējumu ir iespējams savienot ar
atsevišķu skalošanas šķidruma tvertni. Šādos gadījumos jāņem
vērā ražotāja uzstādīšanas un ekspluatācijas instrukcijas.
5.1.1 Skalošanas šķidruma maksimālais spiediens un
temperatūra
Skalošanas šķidruma spiedienam vienmēr jābūt zemākam par
sūknējamā šķidruma spiedienu.
Skalošanas šķidruma maksimālā pieļaujamā temperatūra ir
atkarīga no sekundārā vārpstas blīvējuma gumijas materiāla.
Skalošanas šķidruma maks.
Vārpstas blīvējums
EPDM
FFKM
FKM
FXM
HNBR
Šīs vērtības piemērojamas, ja skalošanas šķidrums ir ūdens. Ja
lieto citus skalošanas šķidrumus, jāsazinās ar GRUNDFOS, lai
noskaidrotu skalošanas šķidruma maks. pieļaujamo temperatūru.
5.1.2 Skalošanas šķidruma iztvaikošanas temperatūra
Tandēma vārpstas blīvējuma izkārtojums spēj izturēt līdz 140 °C
lielu sūknējamā šķidruma temperatūru. Lai nodrošinātu pareizu
šķidro eļļošanu blīvējuma spraugā, ir ļoti svarīgi, lai skalošanas
šķidruma iztvaikošanas temperatūra būtu vismaz par 10-15 °C
augstāka nekā sūknējamā šķidruma temperatūra.
pieļaujamā temperatūra
[°C]
+120
+140
+90
+140
+90
6. Uzstādīšana
6.1 Skalošanas šķidruma savienojums
6.1.1 Tandēma blīvējuma izkārtojums ar diviem atsevišķiem
vārpstas blīvējumiem blīvējuma kamerā
1
2
3

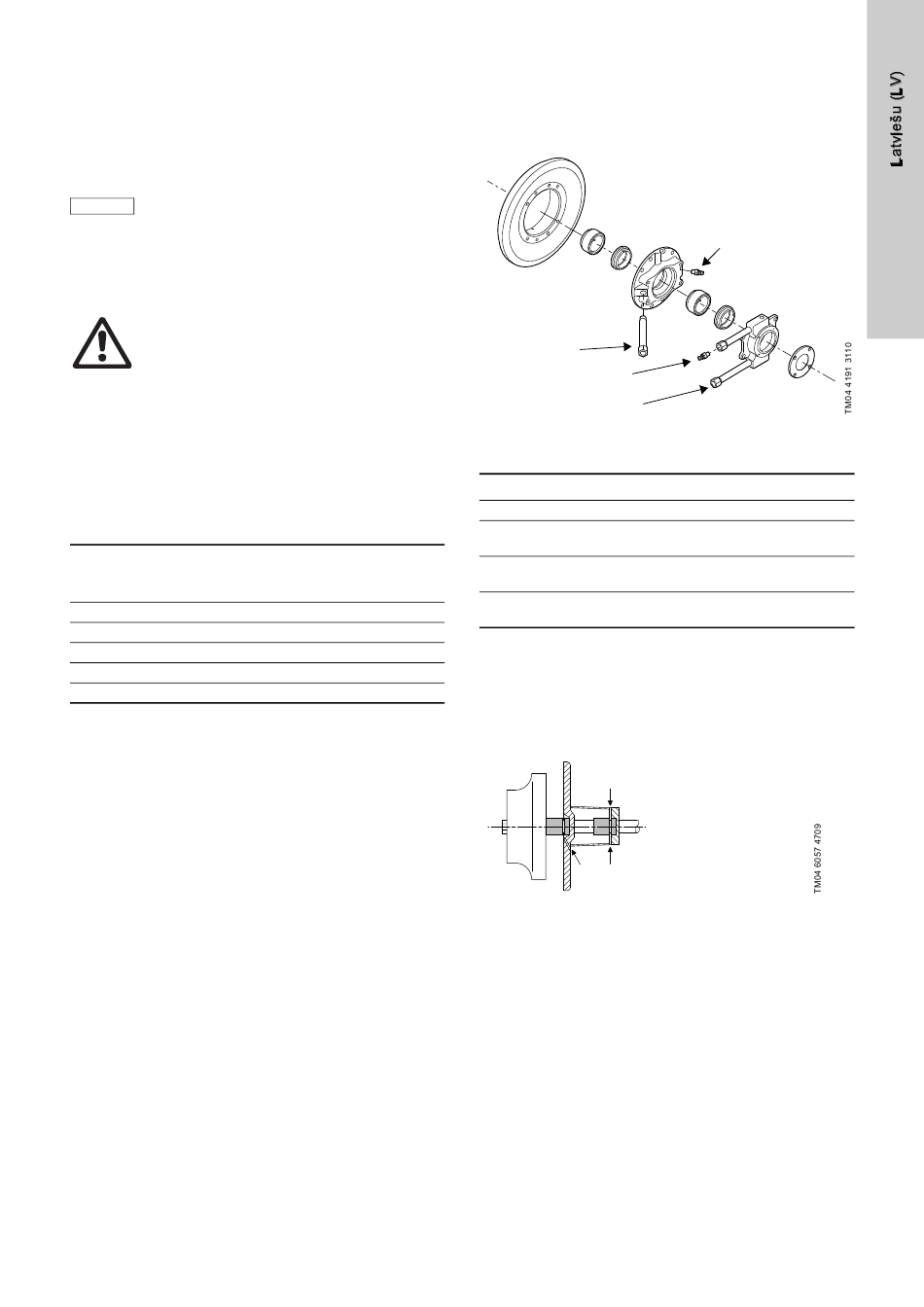

2. ilustr. Tandēma blīvējuma izkārtojums ar diviem
atsevišķiem vārpstas blīvējumiem blīvējuma kamerā
Poz. Apraksts
A Sūknējamā šķidruma atgaisošanas skrūve
Primārā vārpstas blīvējuma caurules savienojums
1
- 3/8"
Sekundārā vārpstas blīvējuma caurules savienojums
2
ar blīvējuma kameras atgaisošanas skrūvi -3/8"
Sekundārā vārpstas blīvējuma caurules savienojums
3
- 3/8"
Šajā vārpstas tandēma blīvējuma izkārtojumā blīvējuma kamerai
ir trīs savienojumi. Sk. 2. un 3. ilustrācijā. Poz. 1 ved uz vārpstas
blīvējuma sūknējamā šķidruma pusi, savukārt poz. 2 un 3 ved uz
blīvējuma kameru. Visi savienojumi ir tuvu vārpstas blīvējumu
blīvējošām virsmām.
Savienojumi
2
3
1
3. ilustr. Skalošanas šķidruma plūsmas virziens
Slēgta gala risinājumi (sk. 6.2 Skalošanas sistēma)
Lietojams tikai savienojums 3 kā ieeja un 2 – ventilācijai.
Savienojums 1 jānoslēdz.
Cirkulācijas risinājumi (sk. 6.2 Skalošanas sistēma)
Savienojums 3 lietojams kā ieeja un savienojums 2 – kā izeja.
Skalošanas šķidrums eļļo un dzesē sekundāro vārpstas
blīvējumu.
Savienojums 1 jānoslēdz.
A
45
