Slovenčina (SK) Návod na montáž a prevádzku

OBSAH
1.

Označenie dôležitosti pokynov

2.

Všeobecné informácie

3.

Popis výrobku

4. Použitie
5. Prevádzkové podmienky
5.1 Preplachovacia kvapalina
6. Inštalácia
6.1 Prípojka preplachovacej kvapaliny
6.2 Preplachovacia sústava
7. Uvedenie do prevádzky
8. Obsluha
9. Prevádzka (operation)
9.1 Odstavenie čerpadla a ochrana proti zamrznutiu
10. Servis
10.1 Servisné súpravy a servisné návody
11. Likvidácia výrobku po skončení jeho životnosti
Upozornenie
Pred inštaláciou si prečítajte montážny
a prevádzkový návod. Montáž a prevádzka musia
spĺňat' miestne predpisy týkajúce sa bezpečnosti
práce a tiež interné pracovné predpisy
prevádzkovateľa.
1. Označenie dôležitosti pokynov
Upozornenie
Bezpečnostné pokyny obsiahnuté v týchto
prevádzkových predpisoch, ktorých
nedodržiavanie môže mat' za následok ohrozenie
osôb, sú označené všeobecným symbolom pre
nebezpečenstvo DIN 4844-W00.
Toto označenie nájdete u tých bezpečnostných
pokynov, ktorých nerešpektovanie môže
Pozor
znamenat' nebezpečenstvo pre stroj a zachovanie
jeho funkčnosti.
Pod týmto označením sú uvedené rady alebo
Dôležité pokyny, ktoré majú uľahčit' prácu a zaist'ovat'
bezpečnú prevádzku.
2. Všeobecné informácie
Tento montážny a prevádzkový návod tvorí dodatok k montážnym
a prevádzkovým návodom čerpadiel NK, NKG.
3. Popis výrobku
Tento typ dvojitej mechanickej upchávky tvoria dve hriadeľové
upchávky v tandemovom usporiadaní umiestené v samostatnej
ucpávkovej komore alebo v upchávke typu cartridge.
Strana
77
77
77
77
78
78
78
78
79
80
80
1
80
80
80
80

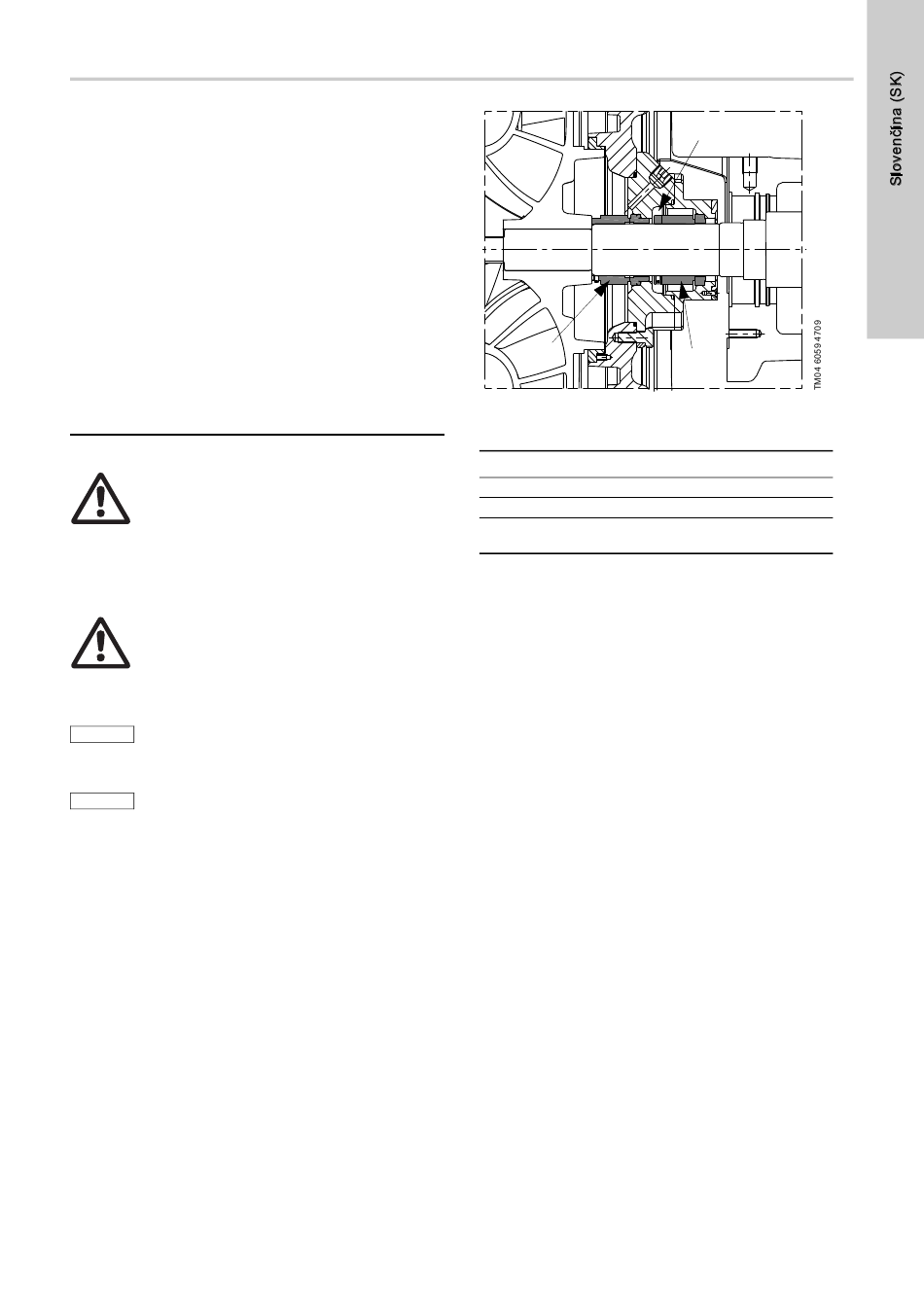

Obr. 1 Tandemové usporiadanie upchávky s dvomi
80 hriadeľovými upchávkami.
Poz. Popis
1 Primárna upchávka hriadeľa
2 Sekundárna upchávka hriadeľa
Upchávková komora obsahujúca preplachovaciu
3
kvapalinu
Čerpadlá s tandemovým usporiadaním upchávky hriadeľa
vyžadujú preplachovací systém poskytujúci správnu
preplachovaciu kvapalinu upchávkovej komore.
Tlak v upchávkovej komore/upchávke typu cartridge musí byť
nižší, než je tlak čerpanej kvapaliny. V dôsledku toho malé
množstvo čerpanej kvapaliny bude presakovať primárnu
upchávkou hriadeľa a bude sa miešať s preplachovacou
kvapalinou. Primárnou upchávkou, bude unikajúca čerpaná
kvapalina splachovaná preplachovacou kvapalinou.
Pretože primárna upchávka hriadeľa je v kontakte s čerpanou
kvapalinou na oboch stranách, nevznikne odparovacia zóna v
medzere upchávky. To zabraňuje tvorbe kryštalizujúcich usadenín
na tesniacich plochách primárnej upchávky hriadeľa. V opačnom
prípade nánosy môžu poškodiť alebo zničiť primárnu hriadeľovú
upchávku.
V horúcich aplikáciách preplachovacia kvapalina počas
prevádzky a aj za nečinnosti odstraňuje teplo zo systému a tak
ochladzuje tesniace plochy upchávky hriadeľa.
4. Použitie
Tandemová upchávka hriadeľa je optimálnym riešením v týchto
prípadoch:
• Čerpadlo čerpá kryštalizujúce kvapaliny, napr. roztok lúhu
sodného. Vyhne sa tým vytváraniu kryštálov na atmosférickej
strane.
• Mazanie a chladenie hriadeľovej upchávky treba zabezpečiť aj
počas nečinnosti.
• Je nutné zabezpečiť monitorovanie miery úniku z primárnej
upchávky hriadeľa.
• Prevencia proti vniknutiu vzduchu z atmosférickej strany je
nevyhnutná (pre kvapaliny, ktoré reagujú s atmosférickým
kyslíkom).
• Čerpadlo je v prevádzke s negatívnym vstupným tlakom
(vákuum) 0 - 0,69 bar v porovnaní s tlakom v preplachovacej
komore.
V tomto prípade preplachovacia kvapalina poskytuje mazaciu
vrstvu pre primárnu upchávku hriadeľa.
Tandemové usporiadanie upchávky môže pracovať s čerpanou
kvapalinou do teploty 140 °C.
3
2
77
