5. Driftsbetingelser

De driftsbetingelser som er angivet i monterings- og
driftsinstruktionen for NK-, NKG-pumper gælder også for pumper
med akseltætning monteret i tandem.
5.1 Skyllevæske
Skyllevæsken skal være ren.
Skyllevæsken skal passe til pumpens anvendelse
Forsigtig
og må ikke kemisk angribe de materialer der
indgår i pumpen og akseltætningen.
Skyllevæsken skal have et højt kogepunkt samt gode smøre- og
varmeoverførselsegenskaber.
Skyllevæskeflowet skal også svare til anvendelsen (anbefalet
flow 25-200 l/h).
Advarsel
Tilslut aldrig skyllevæskeforsyningen direkte til
den offentlige vandforsyning. Følg lokale
forskrifter.
Det er muligt at tilslutte tætningskammeret/patrontætningen til en
separat skyllevæskebeholder. I sådanne tilfælde skal man følge
fabrikantens monterings- og driftsinstruktioner.
5.1.1 Maks. skyllevæsketryk og -temperatur
Skyllevæskens tryk skal altid være lavere end pumpemediets
tryk.
Skyllevæskens maksimalt tilladelige temperatur afhænger af
gummimaterialet i akseltætningen.
Skyllevæskens maksimalt tilladelige
Akseltætning
EPDM
FFKM
FKM
FXM
HNBR
Disse værdier gælder for vand som skyllevæske. Hvis der bruges
andre skyllevæsker, kontakt Grundfos for at få oplyst
skyllevæskens maksimalt tilladelige temperatur.
5.1.2 Skyllevæskens fordampningspunkt
Tandemtætningen kan klare en pumpemedietemperatur på op til
140 °C. For at sikre tilstrækkelig væskesmøring i
tætningsspalten, er det meget vigtigt at skyllevæskens
fordampningspunkt er mindst 10-15 °C højere end
pumpemedietemperaturen.
temperatur
[°C]
+120
+140
+90
+140
+90

6. Installation

6.1 Skyllevæsketilslutning
6.1.1 Tandemtætning bestående af to separate tætninger i et
tætningskammer
1
2
3

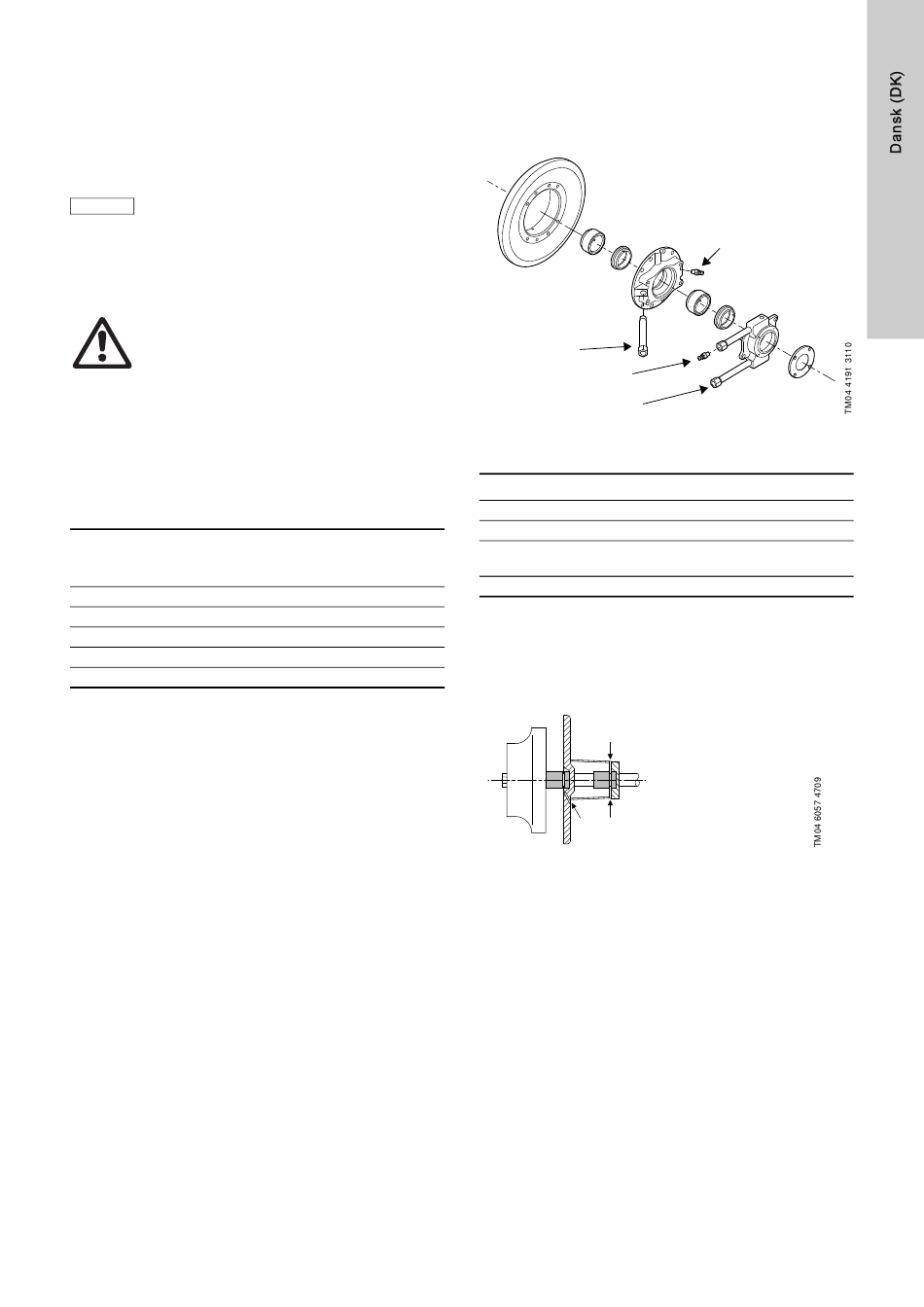

Fig. 2 Tandemtætning bestående af to separate tætninger i
et tætningskammer
Pos. Beskrivelse
A Udluftningsskrue til pumpemedie
1 Rørtilslutning for primær tætning, 3/8"
Rørtilslutning for sekundær tætning med
2
udluftningsskrue til udluftning af tætningskammer, 3/8"
3 Rørtilslutning for sekundær tætning, 3/8"
I denne tandemtætning har tætningskammeret tre tilslutninger.
Se fig. 2 og 3. Pos. 1 fører til pumpemediesiden af
akseltætningen, og pos. 2 og 3 fører til tætningskammeret.
Alle tilslutninger er tæt på akseltætningernes tætningsflader.
Tilslutninger
2
3
1
Fig. 3 Skyllevæskens strømningsretning
Løsninger uden gennemstrømning (se afsnit 6.2 Skylleanlæg)
Brug kun tilslutning 3 som tilgang og 2 som afgang.
Tilslutning 1 skal være lukket med prop.
Løsninger med cirkulation (se afsnit 6.2 Skylleanlæg)
Brug tilslutning 3 som tilgang og 2 som afgang. Skyllevæsken
smører og køler den sekundære tætning.
Tilslutning 1 skal være lukket med prop.
A
