6.2.3 Sistemas con fluido de limpieza externo
Cierres mecánicos estándar: El líquido de limpieza limpia la
cámara del cierre y va al desagüe. El fluido de limpieza refrigera
y lubrica eficazmente las superificies del cierre.
Salida 3/8"
Entrada 3/8"

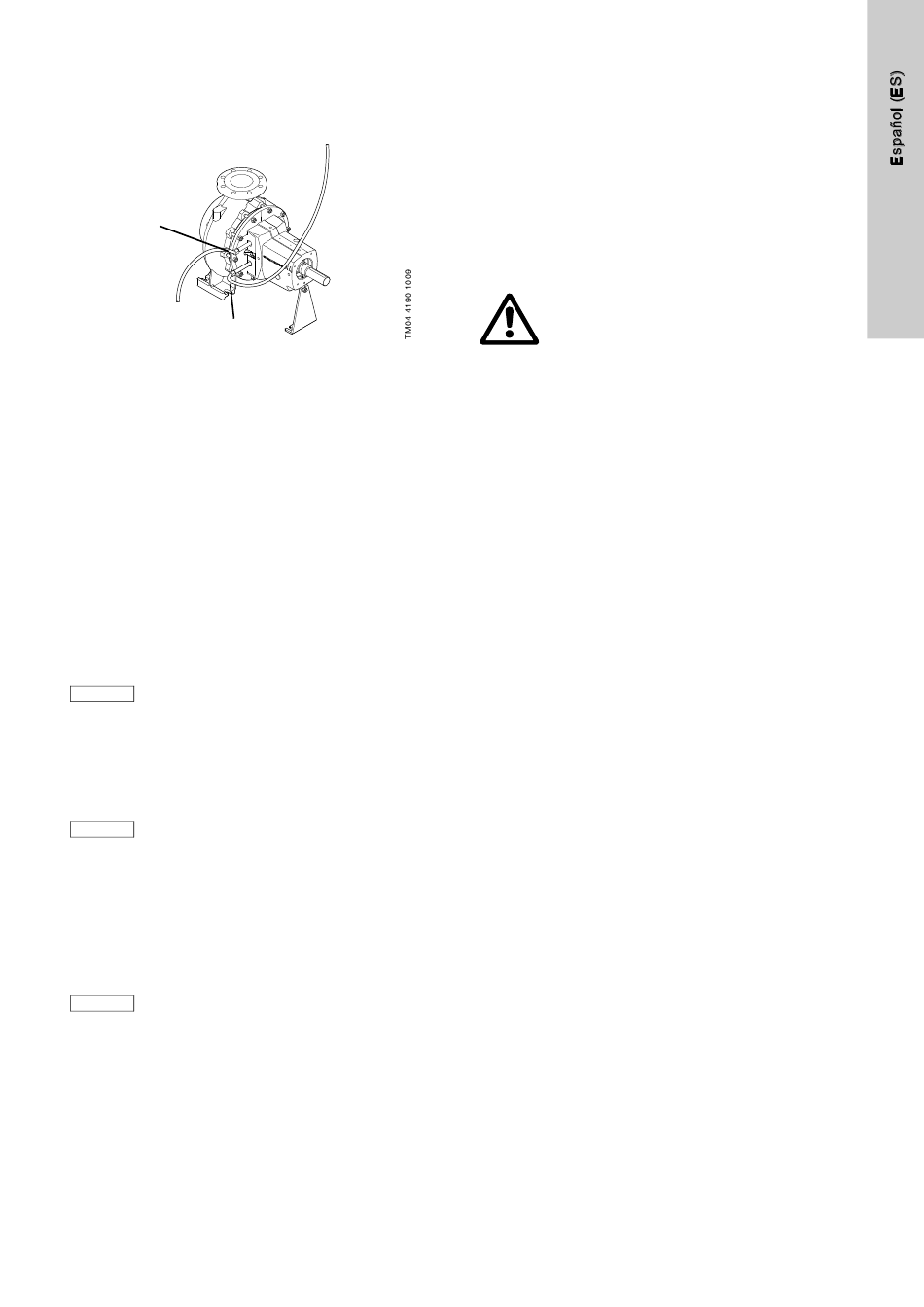

Fig. 7 El cierre en tándem con el líquido de limpieza se
desecha en un desagüe
La fuga del líquido bombeado a través del cierre primario es
arrastrado hasta el desagüe mediante el líquido de limpieza.
Para sistemas de líquido de limpieza externo tener en cuenta
estas condiciones:
• El caudal nominal del líquido de limpieza debe coincidir con la
aplicación (caudal nominal recomendado 25-200 l/h. un
incremento de temperatura de 20 °C del líquido de limpieza
también puede utilizarse como un parámetro de control).
• La presión máxima del líquido de limpieza debe ser siempre
inferior a la presión del líquido bombeado.
Cierre de cartucho: El fluido de limpieza limpia el cierre de
cartucho y va al desagüe. Si cae la presión de la entrada del
líquido de limpieza externo, la función de bombeo interno del
cierre de cartucho proporciona circulación suficiente del líquido
de limpieza para refrigerar y lubricar las caras del cierre. El cierre
de cartucho se purga por sí mismo.
El suministro del líquido de limpieza nunca debe
conectarse directamente al sistema público de
Nota
suministro de agua. Hay que cumplir con las
normativas locales.

7. Puesta en marcha

Consultar además las instrucciones de instalación y
funcionamiento de la bomba estándar.
Antes de la puesta en marcha, la cámara del
Precaución
cierre/cartucho de cierre y la bomba deben
llenarse completamente con líquido y purgarse.
1. Conectar la entrada y la salida de la cámara del cierre/cierre
de cartucho mediante una tubería o manguera de conexión
adecuada. Ver figuras 2 y 4.
2. Arrancar la bomba y comprobar el sentido de giro.
Comprobar el sentido de giro correcto en la tapa del ventilador
del motor.
El cierre de cartucho/cámara del cierre siempre
debe rellenarse con líquido de limpieza durante
Precaución
el funcionamiento.
El funcionamiento en seco destruye el cierre del
eje.
8. Mantenimiento
Ver las instrucciones de instalación y funcionamiento para las
bombas NK, NKG.
9. Funcionamiento
Para asegurar un rendimiento y funcionamiento óptimo,
asegurarse que el flujo del líquido de limpieza es siempre
suficiente, y comprobar que el tanque elevado nunca funciona sin
líquido de limpieza.
Dependiendo del líquido bombeado, la calidad del fluido de
limpieza debe comprobarse a intervalos regulares para asegurar
un funcionamiento óptimo.
9.1 Periodos de inactividad y protección contra
heladas
Aviso
Prestar atención a la dirección del orificio de
purga y asegurarse de que las fugas de agua no
causen lesiones a personas ni daños al motor u
otros componentes.
Cuando se manejan líquidos calientes o
peligrosos, prestar especial atención al riesgo de
daños personales.
Debe cumplirse la normativa local de seguridad.
Bomba
Para obtener información general, ver las instrucciones de
instalación y mantenimiento de las bombas NK, NKG.
Cámara del cierre
Desatornillar las dos conexiones (pos. 2 y 3, fig. 2).
La conexión inferior del líquido funciona como desagüe.
Cierre de cartucho
1. Desatornillar las conexiones del líquido de limpieza
(pos. 1 y 2, fig. 4).
2. Vaciar el cierre de cartucho. Puede hacerse de dos formas:
• Soplar el líquido por medio de una pistola de aire o similar. La
presión no debe exceder el valor máximo de presión para el
cierre de cartucho.
• Limpiar el cierre de cartucho mediante una solución de agua-
glicol, si es recomendable para la aplicación. La presión no
debe exceder el valor máximo de presión para el cierre de
cartucho.
10. Servicio
Cuando se soliciten repuestos, indicar siempre el número de
serie de la bomba con el fin de que le suministren los repuestos
adecuados.
Si se solicita a Grundfos que realice el mantenimiento de la
bomba, deberán proporcionársele detalles sobre el líquido
bombeado, etc. antes de enviar la bomba al servicio de
mantenimiento. De lo contrario, Grundfos puede negarse a
aceptarla.
10.1 Repuestos y kits de mantenimiento
Ver www.grundfos.es (WebCAPS), WinCAPS o Catálago de kit
de reparación.
11. Eliminación
La eliminación de este producto o partes de él debe realizarse de
forma respetuosa con el medio ambiente:
1. Utilizar el servicio local, público o privado, de recogida de
residuos.
2. Si esto no es posible, contactar con la compañía o servicio
técnico Grundfos más cercano.
Nos reservamos el derecho a modificaciones.
